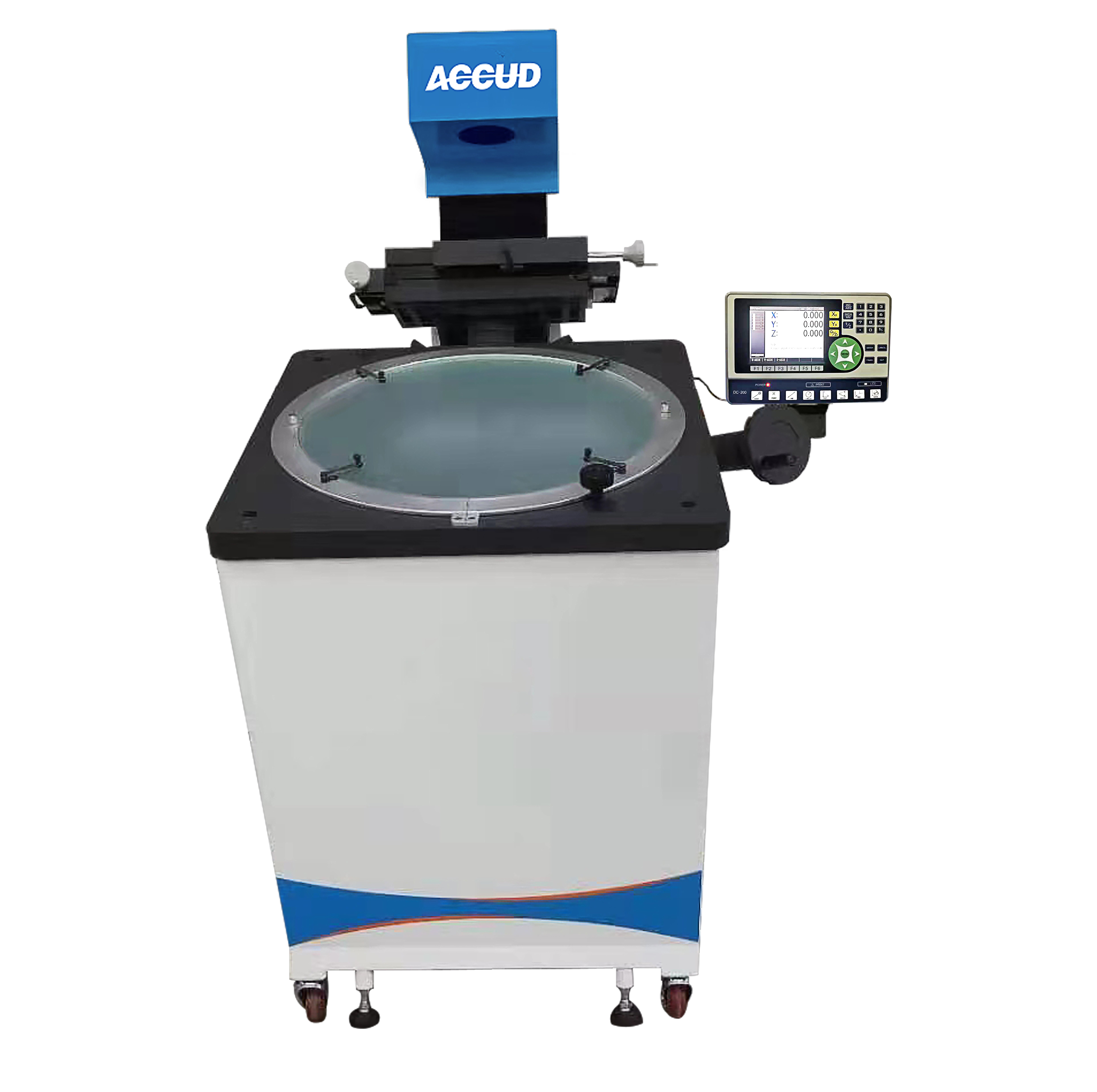

ACCUD PP6020 profilový projektor 200x100mm

Popis produktu

Profilový projektor

Technická specifikace:

• X-Y základna: 200×100mm
• Velikost kovového podstavce: 404×265mm
• Průměr obrazovky: Ø600mm
• Lineární rozlišení stupnice: 1µm
• Přesnost: (4+L/25)µm Lis délka měření v mm
• Rozsah zaměření: 75mm
• Objektiv: Zvětšení - 5X (Optional), 10X (Standard) , 20X (Optional), 50X (Optional), 100X (Optional)
                 Zobrazení pole - Ø120mm, Ø60mm, Ø30mm, Ø12mm, Ø6mm
                 Zaměření - 242.8mm, 143.2mm, 85.5mm, 92mm, 48.5mm
                 Přesnost zvětšení: 0.08%
• Max. nosnost: 5kg
• Stupnice otáčení: rozsah: 0°~360°, rozlišení: 1' or 0.01°
• Osvětlení: osvětlení obrysů:24V/150W halogenová lampa, nastavitelný jas

• Zobrazení údajů na displeji: X-Y posun, otáčecí obrazovka
• Výstup: RS232 and USB
• Rozměry (L×W×H): 1200×1140×1940mm
• Váha: 360kg
• Funkce:
  • Měření pozice bodu
  • Měření pozice přímek
  • Měření středu kružnice se třemi body
  • Měření vzdálenosti mezi dvěma objekty
  • Měření úhlu mezi dvěma liniemi nebo čtyřmi body
  • Posun souřadnic
  • Automatické měření objektu podle vybraného bodu

Dodávané příslušenství:

• Hlavní jednotka: 1kus
• 10X objektiv: 1kus
• Klip překryvného grafu: 4kusy
• Nožní spínač: 1kus
• Protiprachový kryt: 1kus

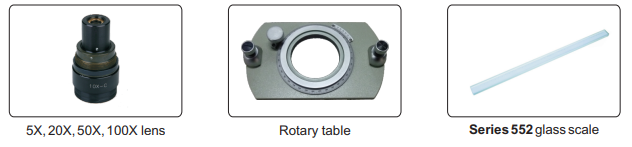

Volitelné příslušenství:

• 5X objektiv: PP6020-LENS5X
• 20X objektiv: PP6020-LENS20X
• 50X objektiv: PP6020-LENS50X
• 100X objektiv: PP6020-LENS100X
• Otočný stůl: PP6020-TABLE
• Skleněné pravítko: Series 552

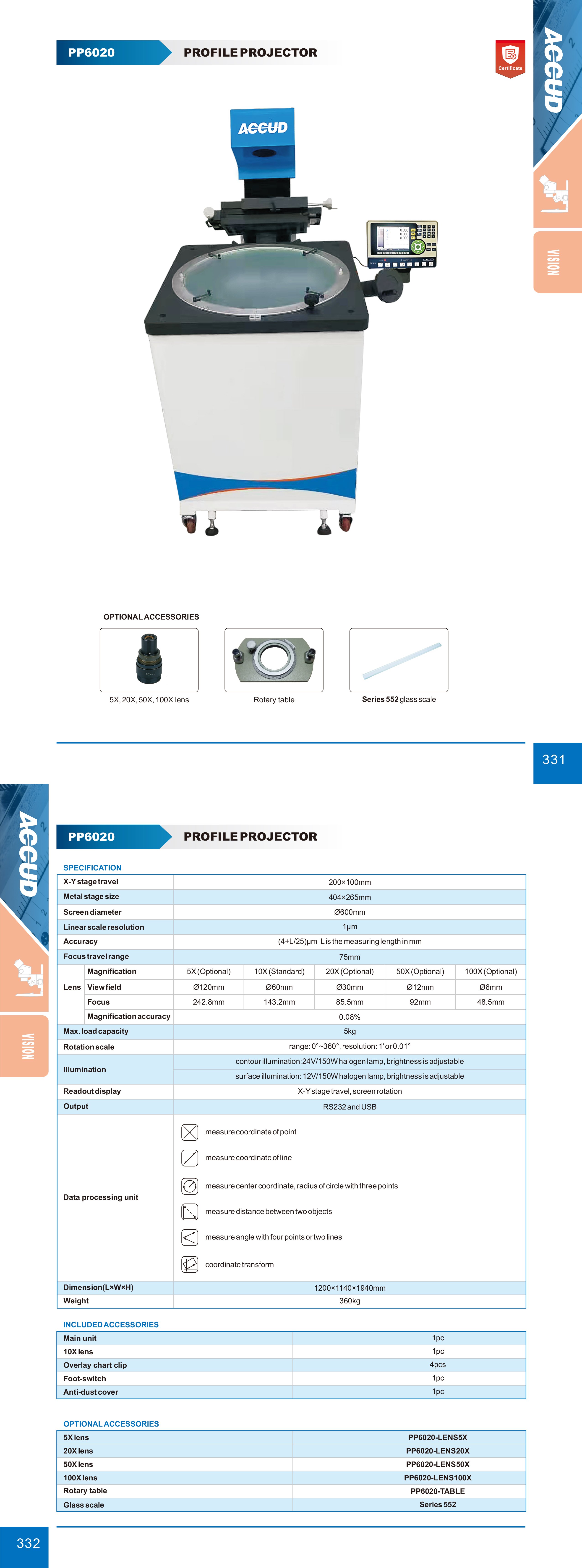

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.

Nevíte si rady při výběru vhodného měřidla ? Kontaktujte naše obchodní zástupce ! Pro přechod na sekci kontakty klikněte ZDE
Tato položka je možnost typu INSIZE: ISP-A6000</span >
