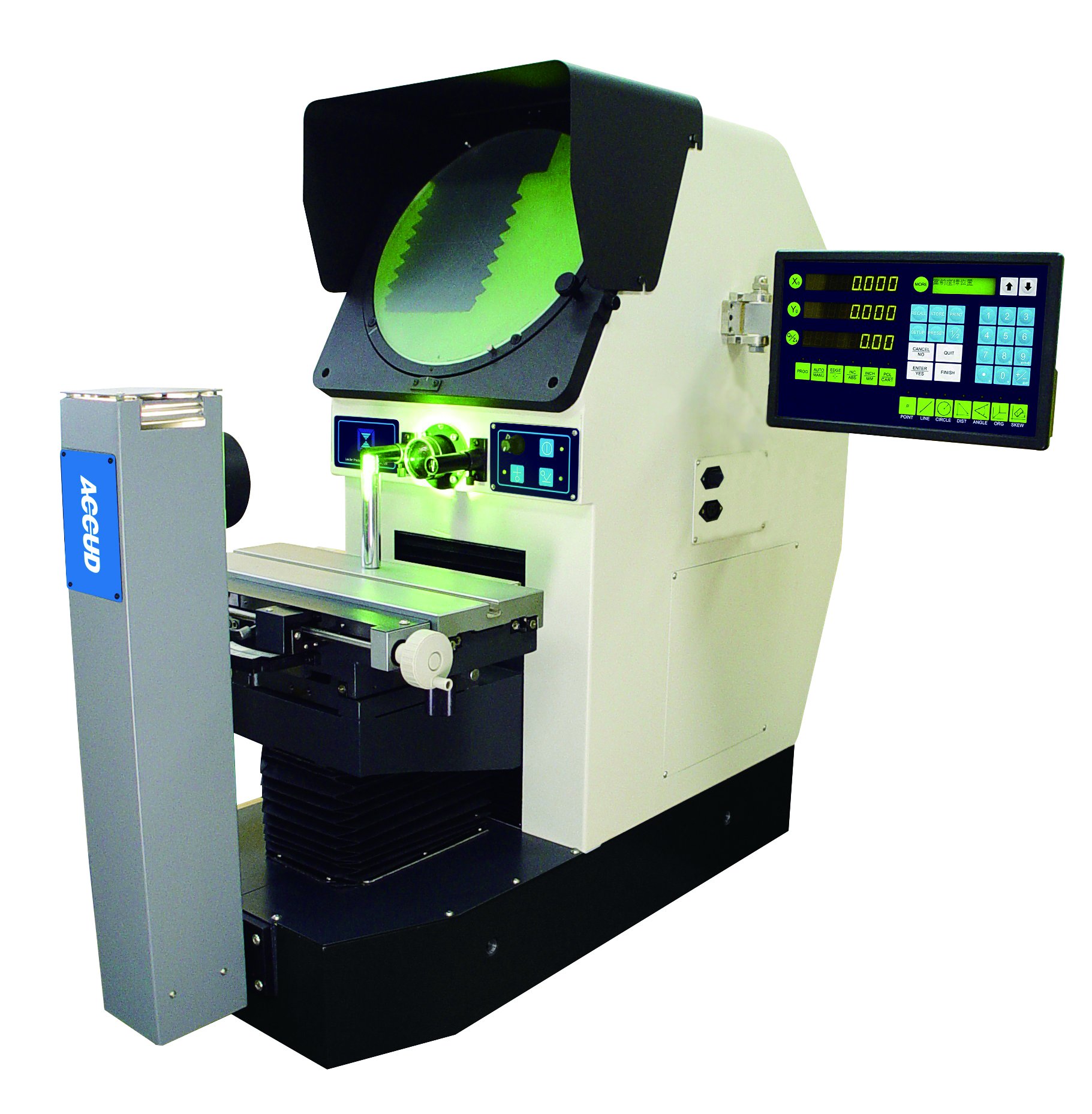

ACCUD PP3020W horizontální profilový projektor 200x100mm

Popis produktu

Horizontální profilový projektor

Technická specifikace:

• X-Y základna: 200×100mm
• Velikost kovového podstavce: 400×150mm
• Průměr obrazovky: Ø300mm
• Lineární rozlišení stupnice: 1µm
• Přesnost: (4+L/25)µm Lis délka měření v mm
• Rozsah dráhy zaostření: 75mm
• Zaměření: 77.7mm (10X lens)
• Maximální nosnost: 50kg
• Rozsah otáčení obrobku: ±15°
• Stupnice otáčení: rozsah: 0°~360°, rozlišení: 1' nebo 0.01°, přesnost: 6'
• Přesnost zvětšení: ±0.08%
• Osvětlení: obrysové osvětlení: 24V/150W halogenová lampa, nastavitelný jas

                          povrchové osvětlení: 12V/150W halogenová lampa, nastavitelný jas

• Zobrazení údajů na displeji: X-Y základna, otáčení obrazovky
• Výstup: RS232 and USB
• Čtecí funkce: měření souřadnice bodu, měření souřadnice přímky, měření souřadnice středu, měření poloměru kružnice se třemi body, měření vzdálenosti mezi dvěma objekty, měření úhlu se čtyřmi body nebo dvěma přímkami, souřadnicová transformace
• Rozměr (L×W×H): 1090×830×1010mm
• Váha: 160kg

Dodávané příslušenství:

• Hlavní jednotka: 1kus
• 10X objektiv: 1kus
• Klip překryvného grafu: 4kusy
• Nožní spínač: 1kus
• Protiprachový kryt: 1kus

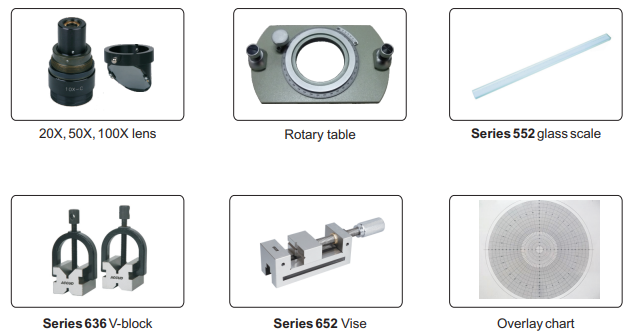

Volitelné příslušenství:

• 20X objektiv: PP3020W-LENS20X
• 50X objektiv: PP3020W-LENS50X
• 100X objektiv: PP3020W-LENS100X
• Otočný stůl: PP3020W-TABLE
• Překryvný graf: PP3015-CHART
• Svěráky: série 652
• V-blok: série 636
• Skleněné pravítko: série 552

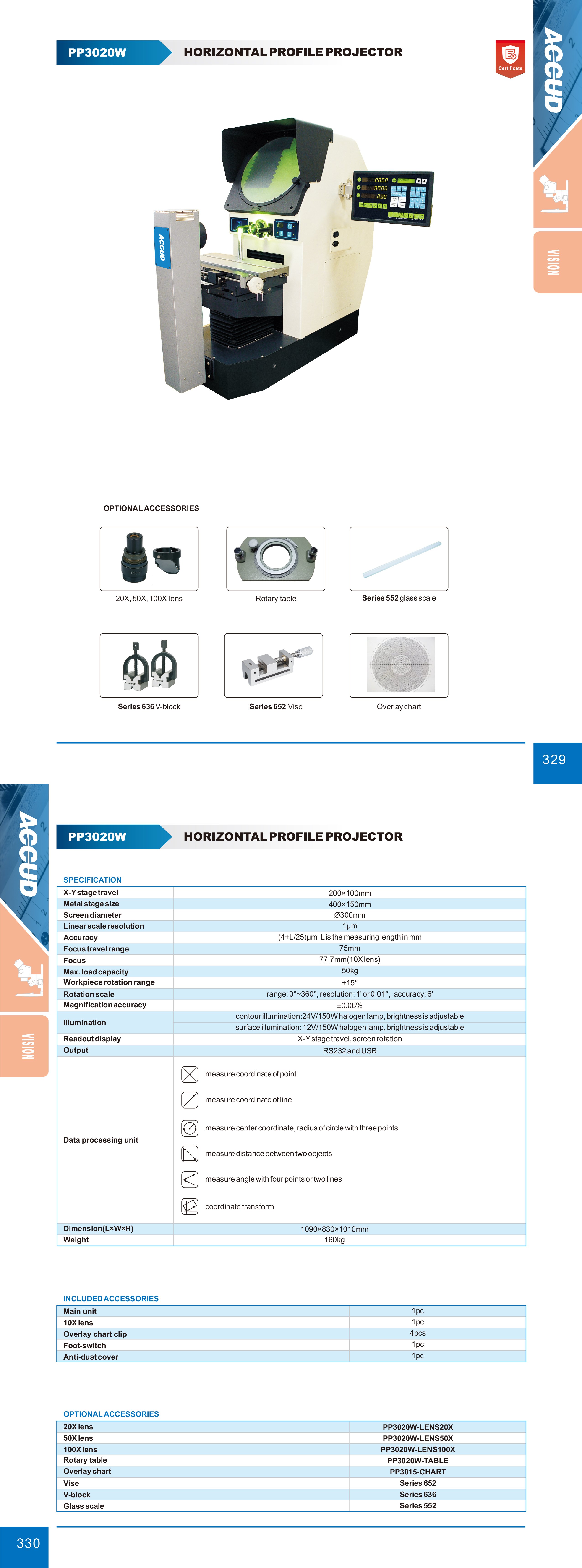

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.

Nevíte si rady při výběru vhodného měřidla ? Kontaktujte naše obchodní zástupce ! Pro přechod na sekci kontakty klikněte ZDET
Tato položka je varianta typu INSIZE: ISP-W3020</span >
