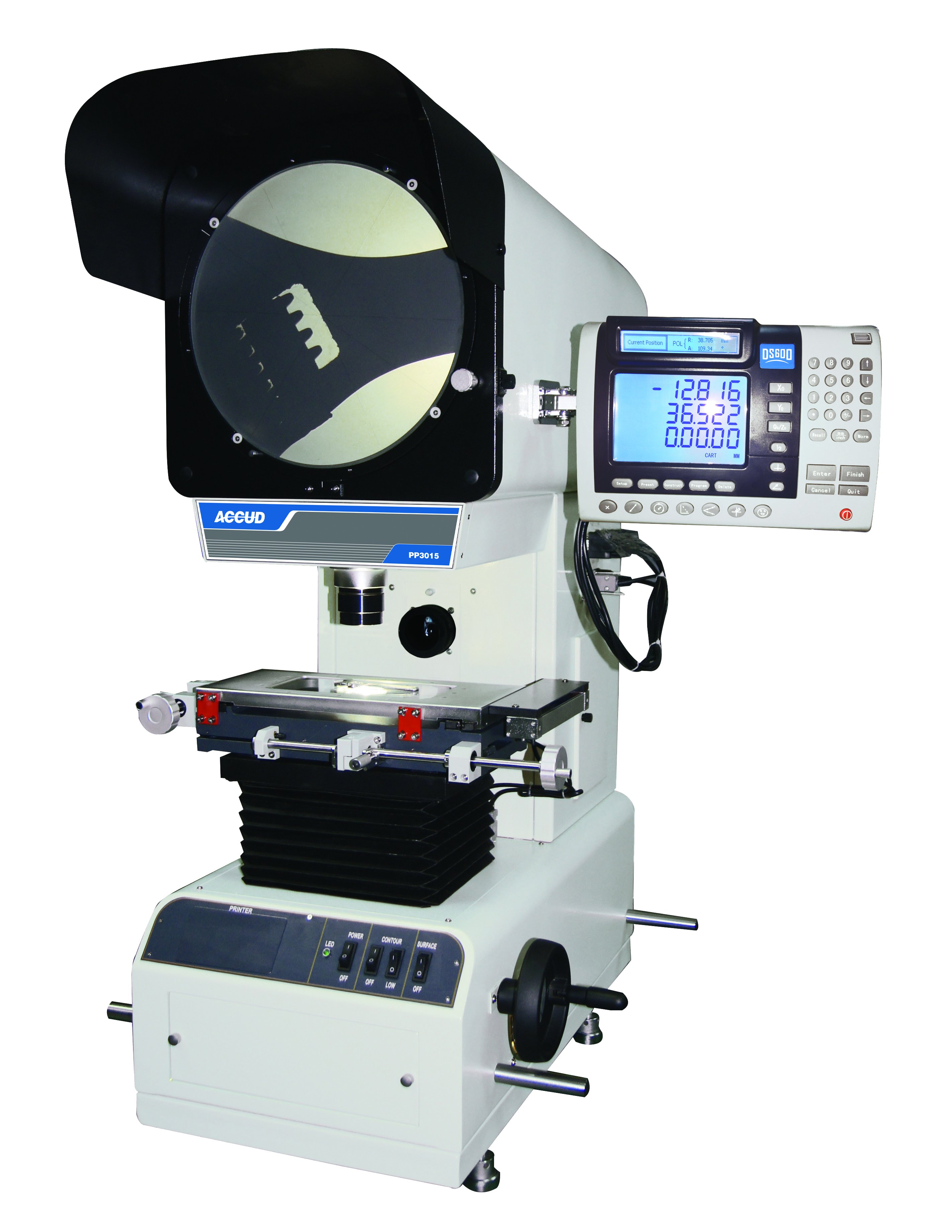

ACCUD PP3015 profilový projektor 150x50mm

Popis produktu

Profilový projektor s velkou obrazovkou čtecího zařízení.

Technická specifikace:

• X-Y základna: 150×50mm
• Velikost kovového podstavce: 340×152mm
• Velikost skleněného podstavce: 195×95mm
• Průměr obrazovky: Ø300mm
• Obrázek: obrácený
• Lineární rozlišení stupnice: 1µm
• Přesnost: (4+L/25)µm Lis délka měření v mm
• Rozsah pohybu Z (zaostření): 80mm
• Maximální nosnost: 4kg
• Stupnice rotace: rozsah: 0°~360°, rozlišení: 1' or 0.01°, přesnost: 6'
• Přesnost zvětšení: ±0.1%
• Osvětlení: obrysové osvětlení: 12V/100W halogenová lampa, 2 kroky (vysoký/nízký) nastavení jasu

                          povrchové osvětlení: 24V/150W halogenová lampa

• Zobrazení údajů na displeji: X-Y základna, otáčení obrazovky
• Výstup: RS232 a USB
• Funkce čtení: měření souřadnice bodu, měření souřadnice přímky, měření středové souřadnice, poloměr kruhu se třemi body, měření vzdálenosti mezi dvěma objekty, měření úhlu pomocí čtyř bodů nebo dvou přímek, transformace souřadnic
• Rozměr (L×W×H): 480×780×1150mm
• Váha: 135kg

Dodávané příslušenství:

• Hlavní jednotka: 1kus
• 10x objektiv s poloodrazovým zrcadlem: 1kus
• Klip překryvného grafu: 4kusy
• Vodováha: 1kus
• Protiprachový kryt: 1kus

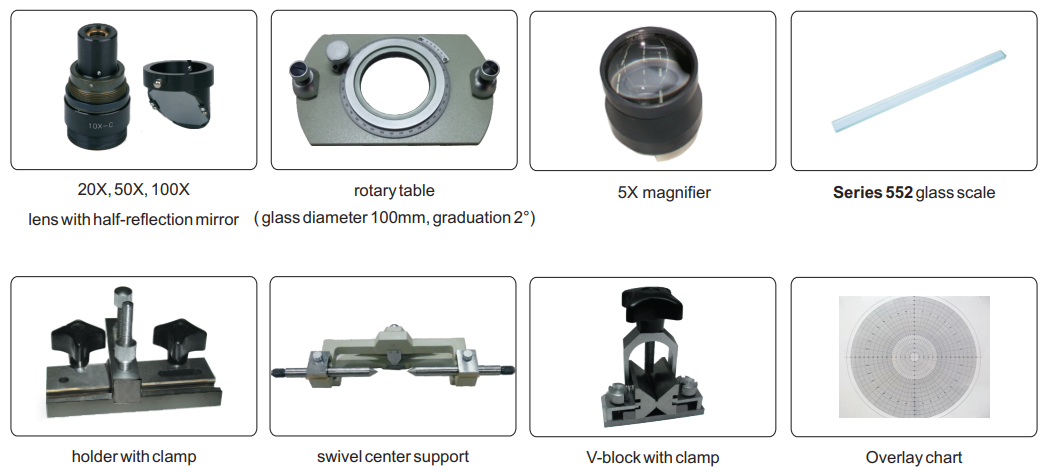

Volitelné příslušenství:

• 20X objektiv s poloodrazovým zrcadlem: PP3000-LENS20X
• 50X objektiv s poloodrazovým zrcadlem: PP3000-LENS50X
• 100X objektiv s poloodrazovým zrcadlem: PP3000-LENS100X
• Otočný stůl: PP3000-TABLE
• 5X lupa: PP3000-MAGNIFIER
• Držák se svorkou: PP3000-HOLDER
• Otočná středová podpěra: PP3000-SUPPORT
• V-blok se svorkou: PP3000-VBLOCK
• Kalibrační měřítko: série 552 - GLASS SCALE
• Překryvný graf: PP3015-CHART

Instalace:

Návod:

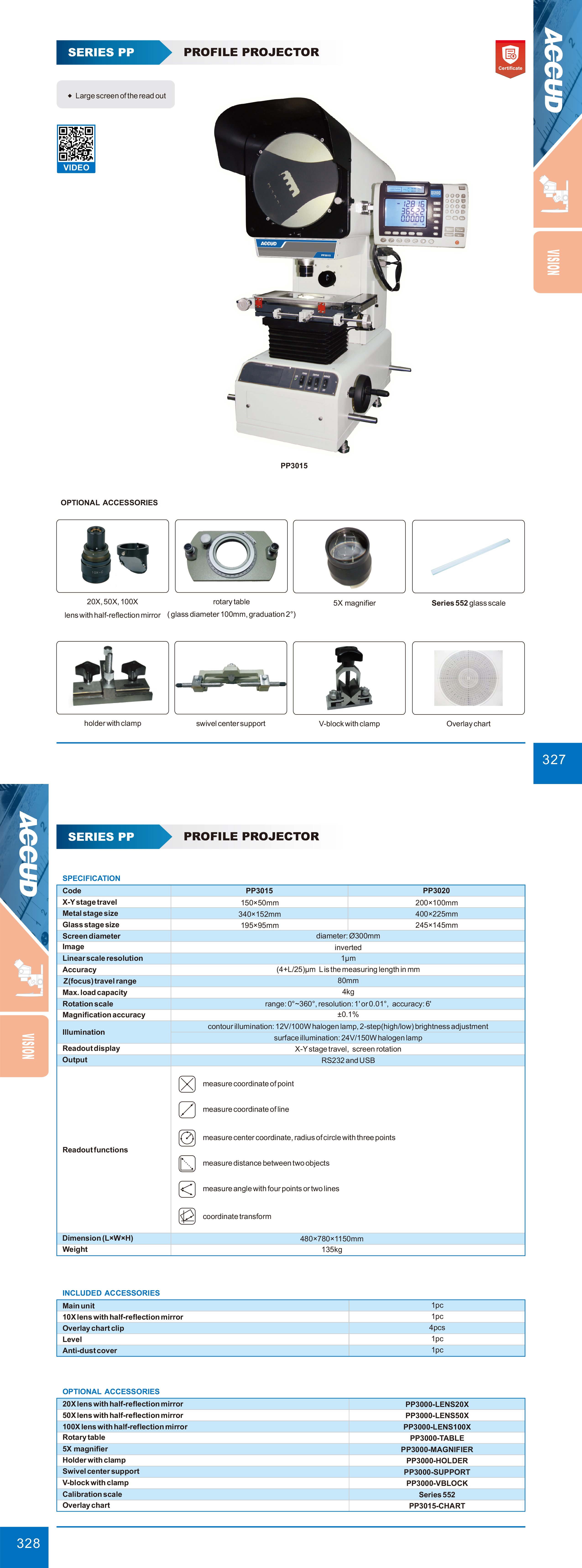

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.

Nevíte si rady při výběru vhodného měřidla ? Kontaktujte naše obchodní zástupce ! Pro přechod na sekci kontakty klikněte ZDETato položka je možnost typu INSIZE: ISP-Z3015
