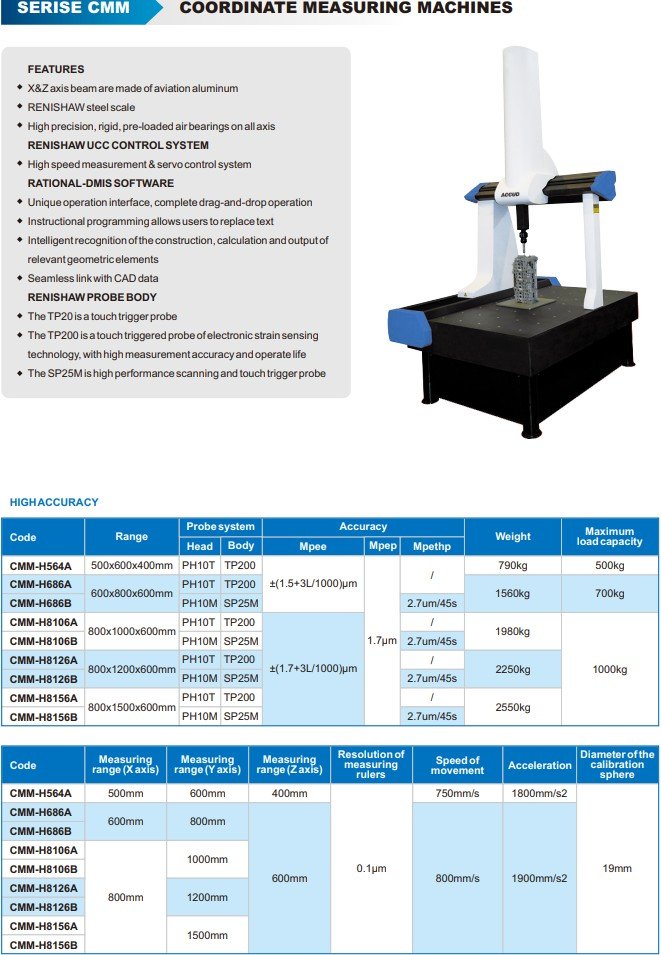

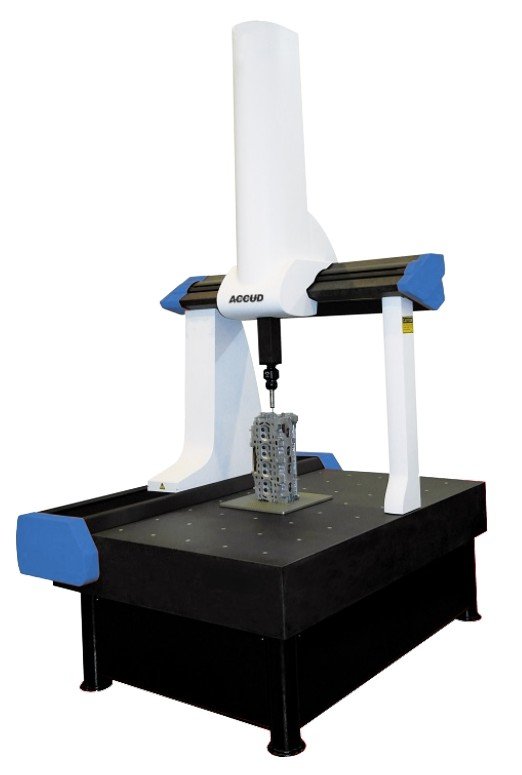

ACCUD CMM-S8106A souřadnicový měřící přístroj, 800x1000x600mm

Popis produktu

Tento měřicí systém kombinuje vysokou přesnost, spolehlivost a moderní technologie. Nosníky os X a Z jsou vyrobeny z leteckého hliníku a všechny osy jsou vybaveny vzduchovými ložisky, což zajišťuje tuhost a stabilitu při měření. Ocelové měřicí pravítko RENISHAW garantuje vysokou přesnost a dlouhou životnost.

Řídicí systém RENISHAW UCC umožňuje rychlé měření a plynulou kontrolu pohybů. Software RATIONAL-DMIS nabízí intuitivní uživatelské rozhraní s funkcí „táhni a pusť“, instruktivní programování, inteligentní rozpoznávání geometrických prvků a bezproblémové propojení s CAD daty.

Systém sond RENISHAW PROBE BODY zahrnuje:

• TP20 – dotykovou spouštěcí sondu
• TP200 – dotykovou spouštěcí sondu s elektronikou pro měření deformace, s vysokou přesností a dlouhou životností
• SP25M – vysoce výkonnou skenovací a dotykovou spouštěcí sondu

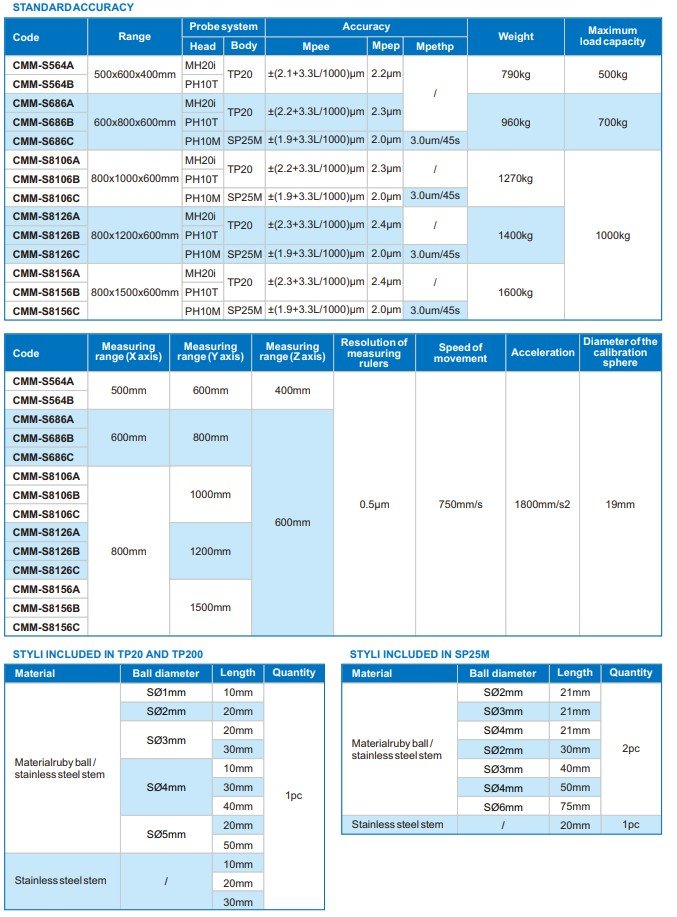

Technická specifikace:

• Rozsah: 800x1000x600mm
• Měřicí systém: hlava - MH20i , tělo - TP20
• Přesnost: Mpee - ±(2.2+3.3L/1000)μm , Mpep - 2.3μm, Mpethp - /
• Váha: 1270kg
• Maximální nosnost: 1000kg
• Měřicí rozsah (osa X): 800mm
• Měřicí rozsah (osa Y): 1000mm
• Měřicí rozsah (osa Z): 600mm
• Rozlišení měřicích pravítek: 0.5μm
• Rychlost pohybu: 750mm/s
• Zrychlení: 1800mm/s2
• Průměr kalibrační koule: 19mm

Dotykové hroty obsažené v TP20 a TP200:

• Materiál: rubínová kulička / nerezová tyčinka: SØ1mm (10mm), SØ2mm (20mm), SØ3mm (20mm,30mm), SØ4mm (10mm, 30mm, 40mm), SØ5mm (20mm,50mm) → 1ks
• Nerezová tyčinka: 10mm, 20mm, 30mm → 1ks

Dotykové hroty obsažené v SP25M:

• Materiál: rubínová kulička / nerezová tyčinka: SØ2mm - 21mm, SØ3mm - 21mm, SØ4mm - 21mm, SØ2mm - 30mm, SØ3mm - 40mm, SØ4mm - 50mm, SØ6mm - 75mm → 2ks
• Nerezová tyčinka: 20mm → 1ks

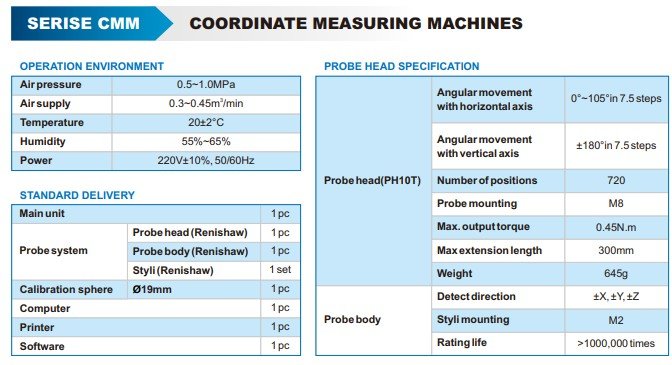

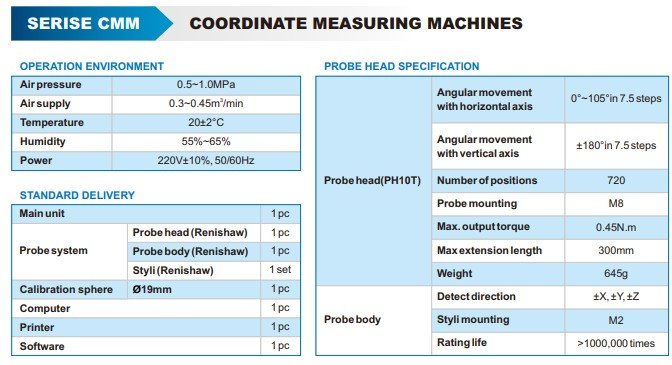

Podmínky provozu:

• Tlak vzduchu: 0.5~1.0MPa
• Dodávka vzduchu: 0.3~0.45m /min
• Teplota: 20±2°C
• Vlhkost: 55%~65%
• Napájení: 220V±10%, 50/60Hz

Technické údaje hlavy sondy:

• Hlava sondy(PH10T):

• Tělo sondy:

Součástí dodávky:

• Hlavní jednotka: 1ks
• Systém sond (Renishaw): hlava sondy -1ks, tělo sondy - 1ks, dotykové hroty - 1set
• Kalibrační koule Ø19 mm: 1ks
• Počítač: 1ks
• Tiskárna: 1ks
• Software: 1ks

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
