magnetický upínač na frézování MASTERMILL 70 - (580 x 1020 x 68 mm)

Kdy zvolit elektropermanentní magnetický upínač Mastermill 70: Hledáte-li výkonný magnetický upínač vhodný pro náročné frézování a vrtání středních až větších obrobků, zaměřte se na Mastermill 70SQ. V porovnání se základní řadou Mastermill 50SQ nabízí větší magnetické póly… Více

Na objednávku do 45 dnů

Objednací číslo: MM705801020

Cena na dotaz

Popis produktu


Kdy zvolit elektropermanentní magnetický upínač Mastermill 70:

Hledáte-li výkonný magnetický upínač vhodný pro náročné frézování a vrtání středních až větších obrobků, zaměřte se na Mastermill 70SQ.
V porovnání se základní řadou Mastermill 50SQ nabízí větší magnetické póly o velikosti 70x70 mm

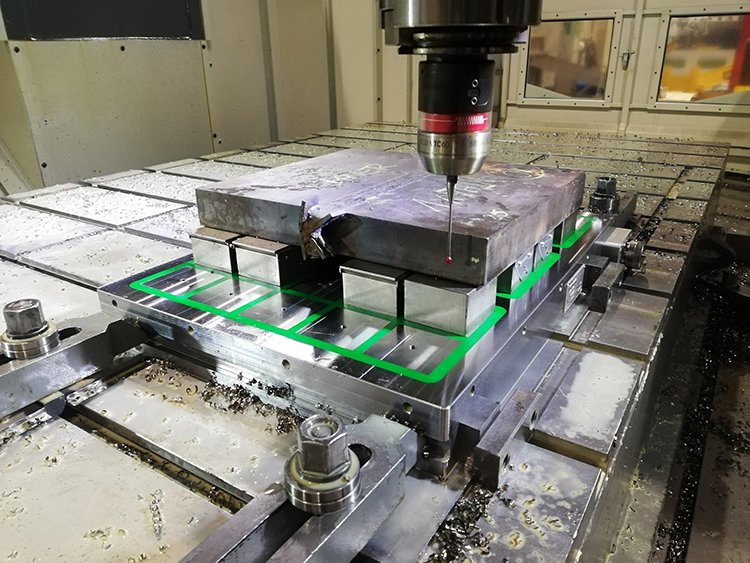

vyšší výkon při použití pólových nástavců pro upínání nerovných dílců či obrábění z 5 stran na jedno upnutí.
Pro dosažení optimální upínací síly je nutná tloušťka obrobku min. 17 mm.
Díky horní pólové desce v provedení ocel/nerez je tato řada upínačů vhodná i pro obrábění nasucho nebo s minimem chladící kapaliny.

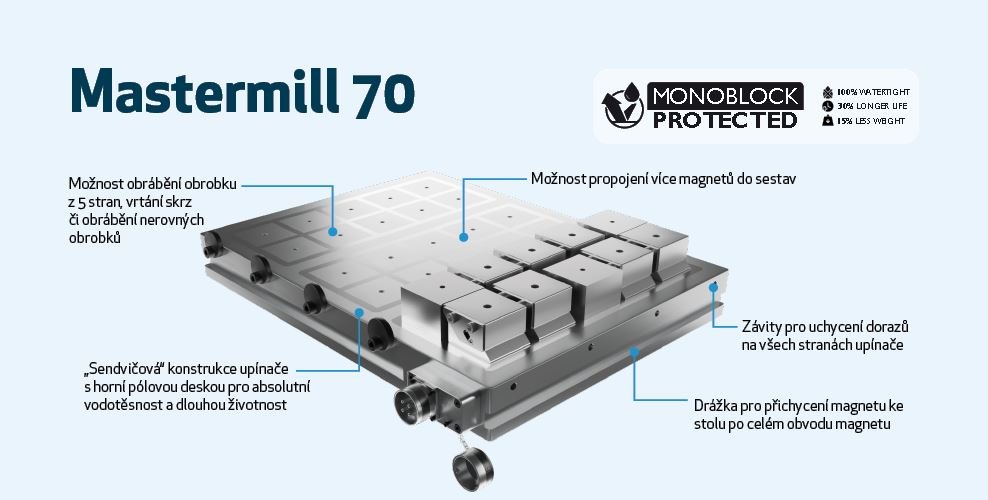

Výhody :

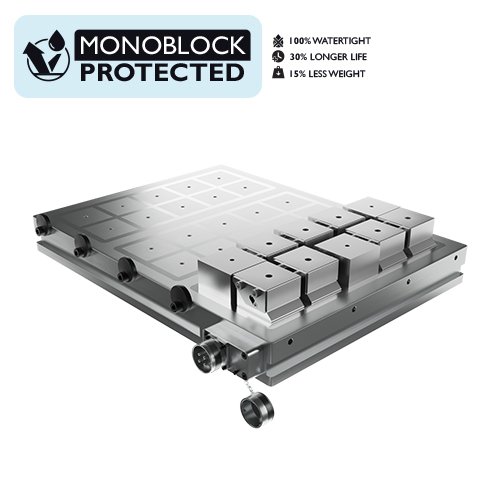

  • Sendvičová“ konstrukce upínače s horní pólovou deskou pro absolutní vodotěsnost a dlouhou životnost
  • Možnost obrábění obrobku z 5 stran, vrtání skrz či obrábění nerovných obrobků
  • Dorazy je možno libovolně přemístit na kteroukoli stranu
  • Drážka pro přichycení magnetu ke stolu po celém obvodu magnetu
  • Místo pro upínací otvory šroubů pro přichycení upínače skrz
  • 6 m dlouhý opancéřovaný napájecí kabel
  • Možnost propojení více magnetů do sestav
  • Možnost výroby nestandardních upínačů Mastermill na míru

    Podrobný popis :

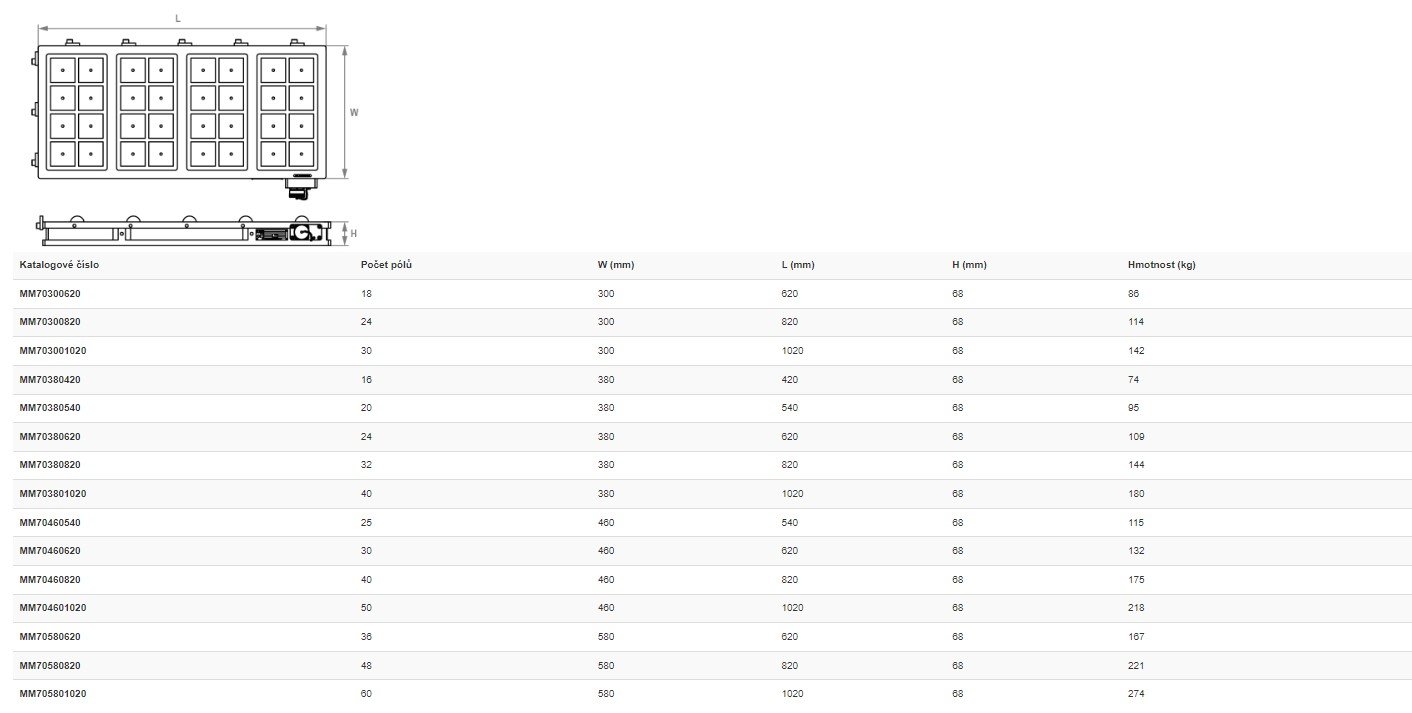

    Mastermill 70SQ je elektropermanentní magnetická upínací deska s velikostí pólů 70 x 70 mm, konstrukcí s celkovou výškou 68 mm a nominální upínací silou 170 N/cm2.
    Po obvodu magnetu je praktické odsazení pro upínky, na magnetu je také dostatek místa pro průchozí upínací otvory.
    Standartní provedení obsahuje rychloupínací „bajonetový“ konektor, dorazy ze 2 stran a 6 metrů dlouhý opancéřovaným přívodním kabelem.
    Všechny magnetické póly jsou opatřeny závity M8 pro snadnou montáž pólových nástavců.

    Důležité parametry :

  • Aplikace: Frézování
  • Technologie: Elektropermanentní
  • Upínací síla: 170 N/cm2
  • Min. velikost obrobku: 150 x 150 x 17 mm
  • Pólování: Čtvercové – kombinace ocel/nerez pro vysokou odolnost a dlouhou životnost
  • Limit přebroušení: 6 mm
  • Velikost pólů: 70 x 70 mm
  • Výška upínače 68 mm
  • Záruka: 2 roky

    Použití:

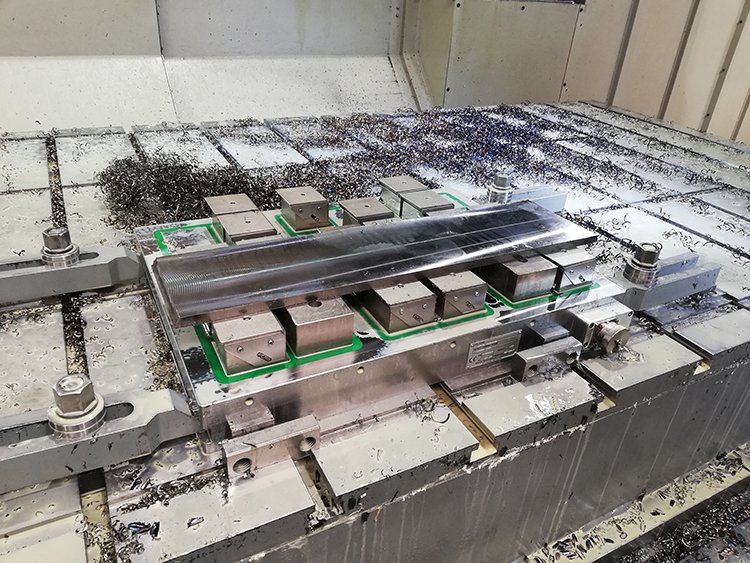

  • Obrábění nerovných a rozměrnějších dílců až z 5 stran

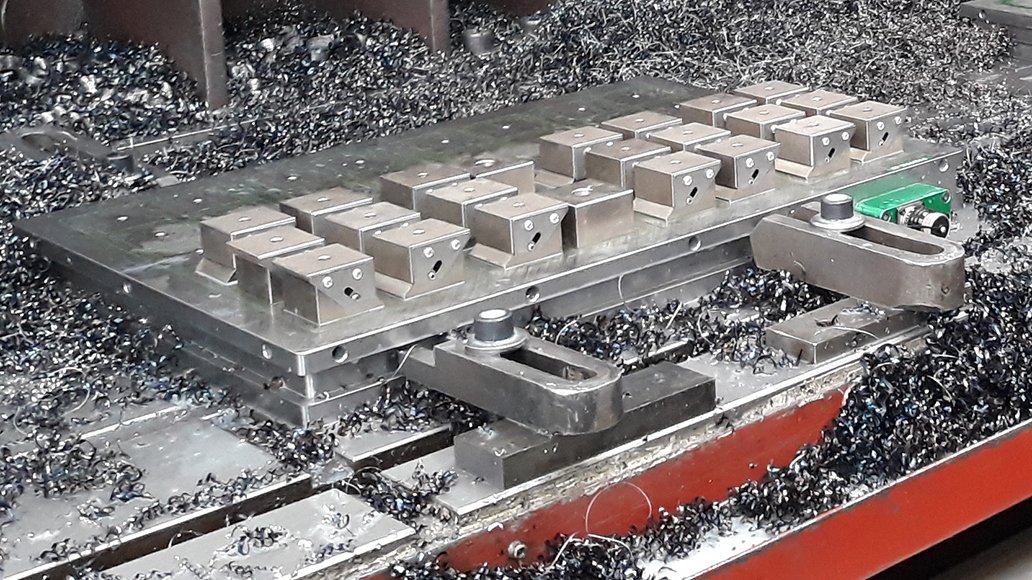

  • Upínání široké škály velikostí obrobků při frézování
  • Upínání pro vrtání velkých forem, odlitků, bloků, konstrukcí apod.
  • Hrubé broušení velkých dílců

    Součást balení:

  • Upínač
  • Boční dorazy
  • Pancéřovaný napájecí kabel
  • Certifikát
  • Návod k obsluze a údržbě magnetu

    Doplňující informace:

    Zákazník si může nadstandardně zvolit:
  • jiné umístění vývodu na magnetu
  • pevný el. vývod s rozpojováním u řídící jednotky
  • otvory pro přichycení skrz magnet ke stolu
  • kameny ze spodní strany upínače pro přesné usazení na stůl (centrování s osou stolu)
  • vícesekční provedení upínače (možnost rozdělit upínací plochu na nezávislé segmenty)
