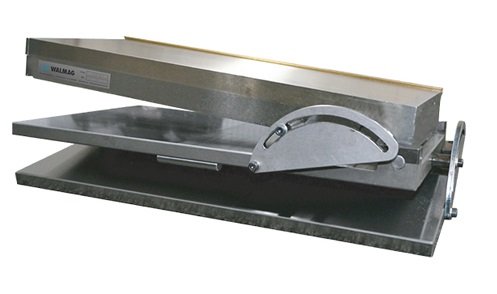

křížový sinusový stůl FIXAR pro přesné úhlové broušení a EDM - (150 x 350 x 123)

Kdy zvolit křížový sinusový stůl Fixar: Křížový sinusový stůl Fixar s permanentním upínačem Neomicro je konstruovaný pro přesné úhlové broušení. Při upnutí obrobku získáte výbornou variabilitu obrábění, protože Fixar dovoluje naklápění v podélné a příčné ose zároveň. … Více

Na objednávku do 45 dnů

Objednací číslo: SINEC150350

Cena na dotaz

Popis produktu


Kdy zvolit křížový sinusový stůl Fixar:

Křížový sinusový stůl Fixar s permanentním upínačem Neomicro je konstruovaný pro přesné úhlové broušení.
Při upnutí obrobku získáte výbornou variabilitu obrábění, protože Fixar dovoluje naklápění v podélné a příčné ose zároveň.

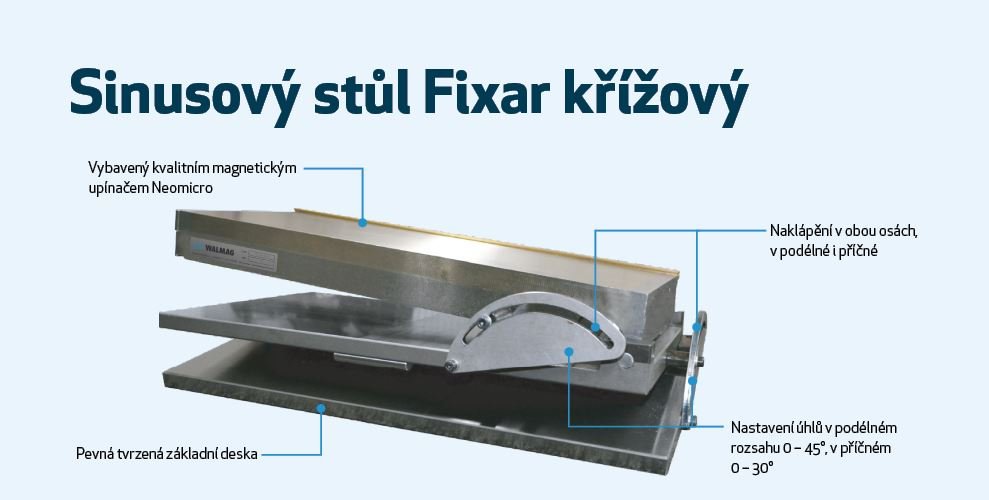

Výhody :

  • Naklápění možné o obou osách, podélné i příčné
  • Nastavení úhlů v podélném rozsahu 0 – 45°, v příčném 0 – 30°
  • Jedinečná konstrukce ložiska
  • Pevná tvrzená základní deska
  • Vynikající přesnost +/- 5 úhlových vteřin i po delší době používání
  • Rovnoběžnost (souběžnost): +/- 5 mikronů na 100 mm
  • Vybavený kvalitním magnetickým upínačem Neomicro s jemným uspořádáním pólů (volitelně lze stůl vybavit i jiným upínačem, například typu Neomill nebo Electrofine)

    Podrobný popis :

    Křížový sinusový stůl Fixar je vysoce přesné zařízení, které je navržené pro upnutí obrobku během precizního úhlového broušení, elektroerozivního obrábění a měření.
    Zvyšuje efektivitu práce při obrábění, protože nabízí možnost naklánět upnutý obrobek v obou osách s vysokou přesností.
    Úhly jednoduše nastavíte pomocí koncových měrek na základě principu sinus.
    Unikátní konstrukce ložiska společně s tvrzenou základní deskou a bočním vedením poskytují mimořádnou přesnost i po delší době používání.
    Součástí křížového sinusového stolu je magnetický upínač Neomicro, který je stabilní a má pevnou konstrukci s velkou upínací silou bez deformace obrobku až 100 N/cm2.

    Důležité parametry :

  • Aplikace: Broušení
  • Technologie: Permanentní
  • Upínací síla: 100 N/cm2
  • Min. velikost obrobku: 4 x 4 x 1 mm
  • Pólování: Příčné
  • Limit přebroušení: 7 mm
  • Pólová rozteč: T1,9 1,4+0,5 mm (ocel/mosaz)
  • Záruka: 2 roky

    Použití :

  • Přesné úhlové broušení na plocho
  • Elektroerozivní broušení – EDM
  • Měření

    Součást balení:

  • Sinusový stůl
  • Imbusové klíče
  • Tabulka pro rychlé nastavení úhlů
  • Návod k obsluze

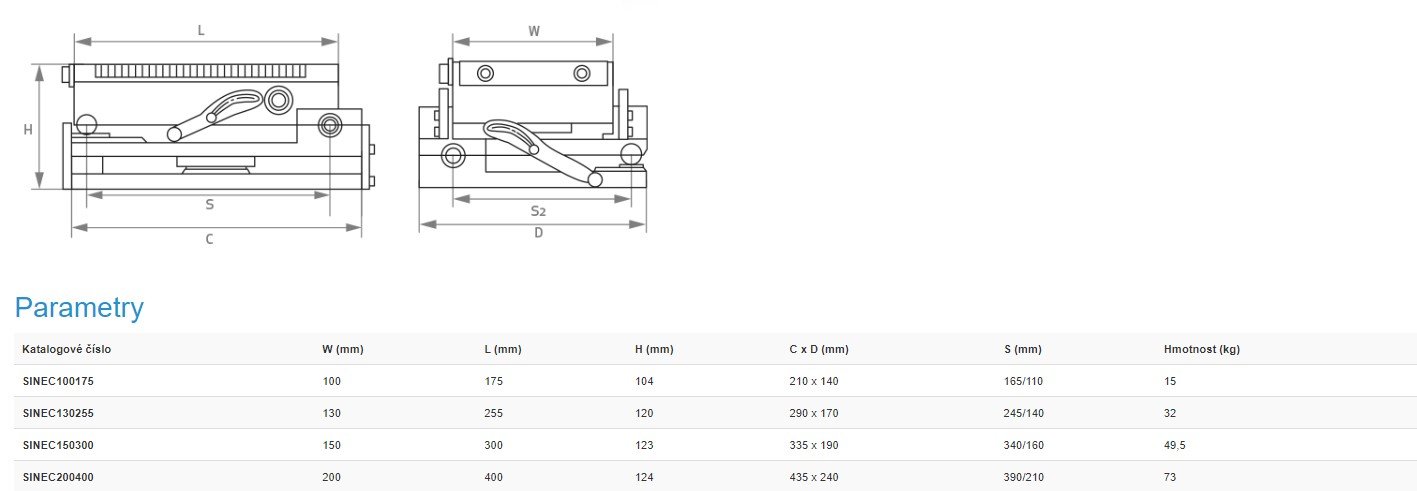

  • Parametry

    Skladem Ne
