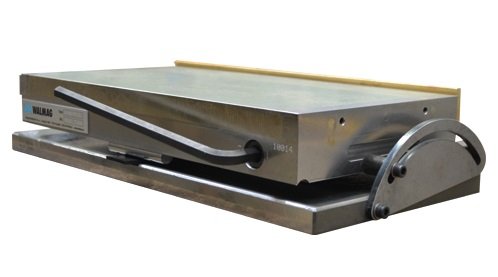

jednoduchý sinusový stůl FIXAR pro přesné úhlové broušení a EDM - (70 x 140 x 67)

Kdy zvolit jednoduchý sinusový stůl Fixar: Jednoduchý sinusový stůl Fixar s permanentní deskou Neomicro je vhodný pro přesné úhlové broušení, elektroerozivní obrábění a měření. Vybrat si můžete model s nastavením úhlů v podélné ose, nebo s nastavením úhlů v příčné ose. … Více

Na objednávku do 45 dnů

Objednací číslo: SINES70140

Cena na dotaz

Popis produktu


Kdy zvolit jednoduchý sinusový stůl Fixar:

Jednoduchý sinusový stůl Fixar s permanentní deskou Neomicro je vhodný pro přesné úhlové broušení, elektroerozivní obrábění a měření.
Vybrat si můžete model s nastavením úhlů v podélné ose, nebo s nastavením úhlů v příčné ose.

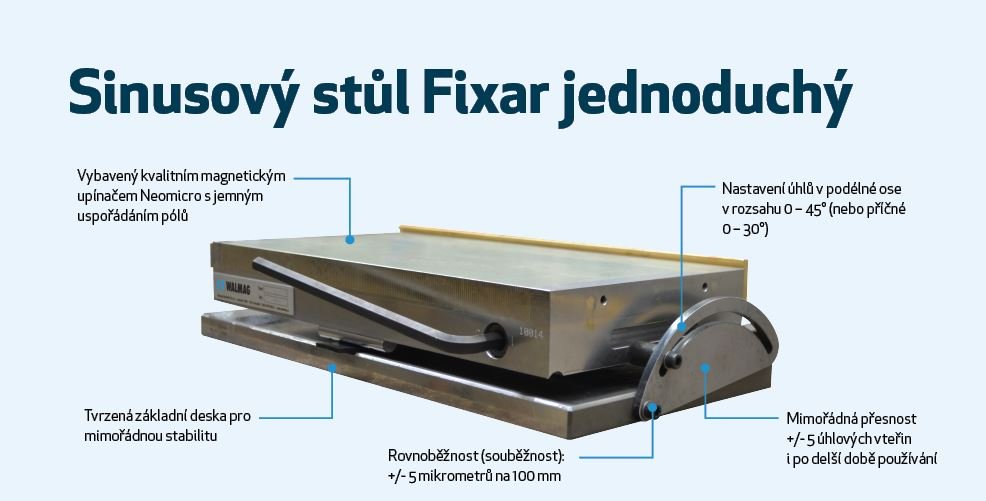

Výhody :

  • Nastavení úhlů v podélné v rozsahu 0 – 45° (nebo příčné 0 – 30°)
  • Tvrzená základní deska pro mimořádnou stabilitu
  • Mimořádná přesnost +/- 5 úhlových vteřin i po delší době používání
  • Rovnoběžnost (souběžnost): +/- 5 mikronů na 100 mm
  • Vybavený kvalitním magnetickým upínačem Neomicro s jemným uspořádáním pólů (volitelně lze stůl vybavit i jiným upínačem, například typu Neomill nebo Electrofine)

    Podrobný popis :

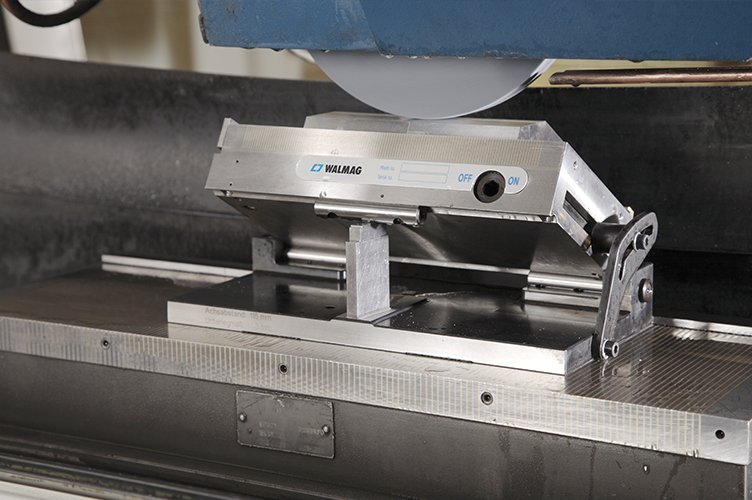

    Jednoduchý sinusový stůl Fixar je vysoce přesný přístroj, který je určený pro spolehlivé upnutí obrobku při precizním úhlovém broušení, elektroerozivním obrábění a pro měřící účely.
    Dovoluje nastavení úhlů přes měřidlo v rozsahu 0 – 45° s vysokou přesností.
    Nastavení úhlu provedete pomocí koncových měrek na základě principu sinus.
    Unikátní konstrukce ložiska společně s tvrzenou základní deskou a bočním vedením umožňují extsrémní přesnost i po delší době používání.
    Sinusový stůl je standardně vybavený permanentním magnetickým upínačem Neomicro, který je jednoduchý, nenáročný na údržbu a má prakticky neomezenou životnost.
    Důležité parametry :

  • Aplikace: Broušení
  • Technologie: Permanentní
  • Upínací síla: 100 N/cm2
  • Min. velikost obrobku: 4 x 4 x 1 mm
  • Pólování: Příčné
  • Limit přebroušení: 7 mm
  • Pólová rozteč: T1,9 1,4+0,5 mm (ocel/mosaz)
  • Záruka: 2 roky

    Použití :

  • Přesné úhlové broušení na plocho
  • Elektroerozivní broušení – EDM
  • Měření

    Součást balení:

  • Sinusový stůl
  • Imbusové klíče
  • Tabulka pro rychlé nastavení úhlů
  • Návod k obsluze

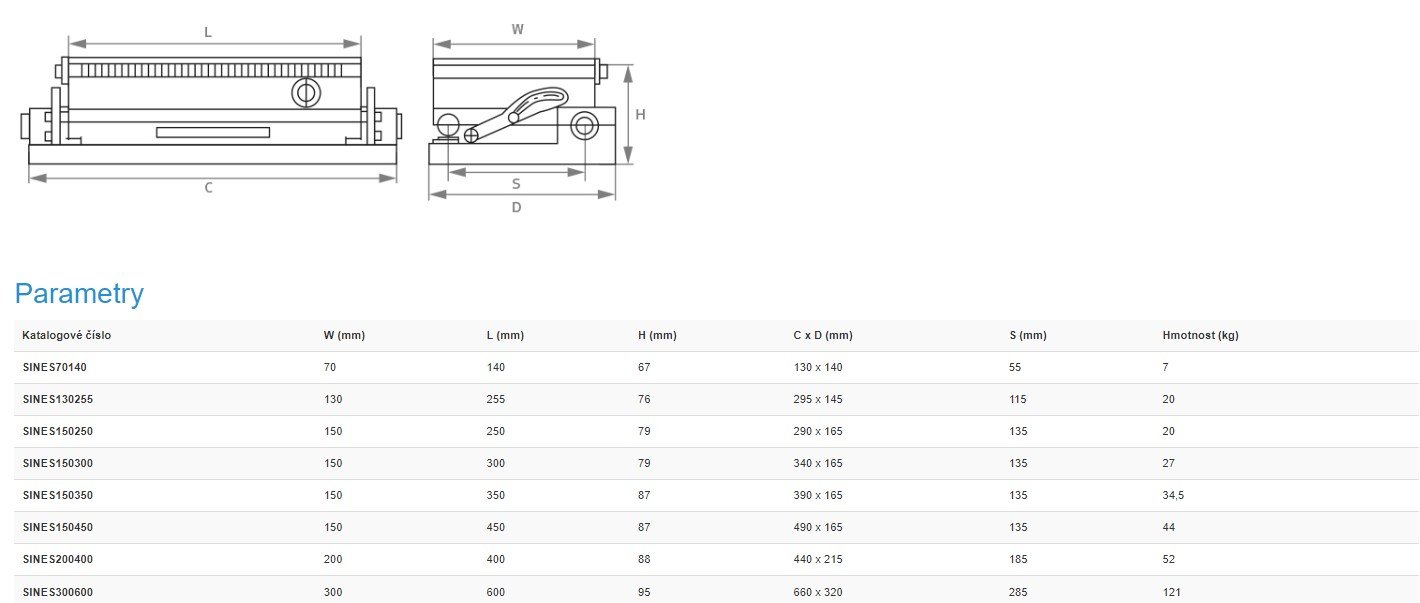

  • Parametry

    Skladem Ne
