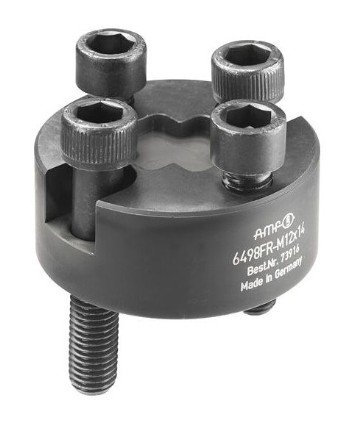

Základní deska, kulatá AMF 73916, M12x14

Popis produktu

Základní deska, kulatá se dodává kompletní s upevňovacími šrouby.
Upevňuje se šrouby pevnostní třídy 10.9.
Plochá T-matice č. 6322A-18 (71597) umožňuje přesné připojení boční svorky k základní desce. Základní deska může být přesně umístěna na stůl stroje pomocí plochých T-matic 6322A nebo 6322B.

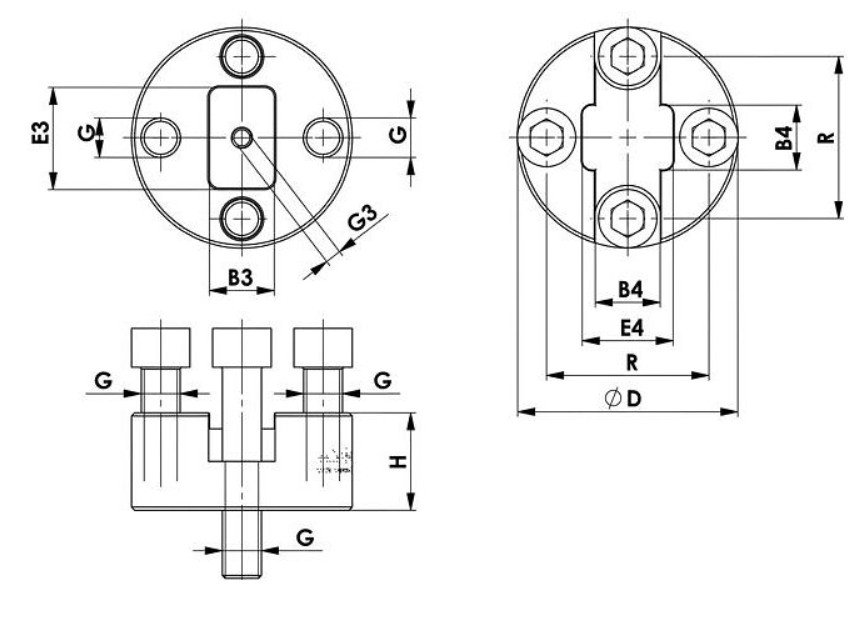

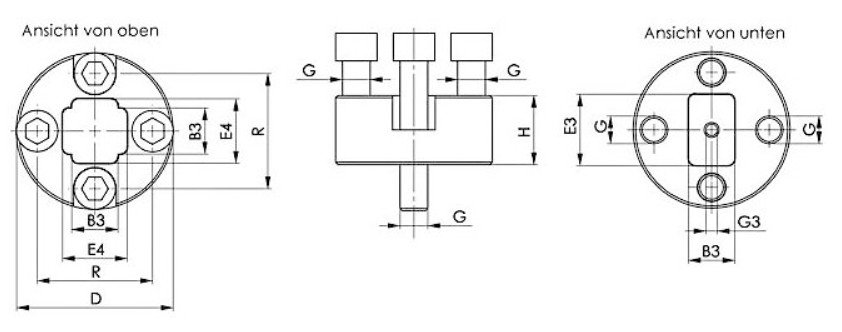

Technická specifikace:

• Velikost: M12x14
• Drážka: 14
• H ±0,1: 30
• B3: 20
• B4: 18
• D +2: 68
• E3: 31,0
• E4: 28,0
• G: M12
• G3: M6
• R: 50
• Váha (g): 930

Výhody:

• Zvýšení upínací plochy obrobku

Použití:

Používá se spolu s boční svorkou č. 6498 pro upínání přes drážku stolu i podél ní. Velikost M16x18 je vhodná pro použití na mřížkové desce M16.
