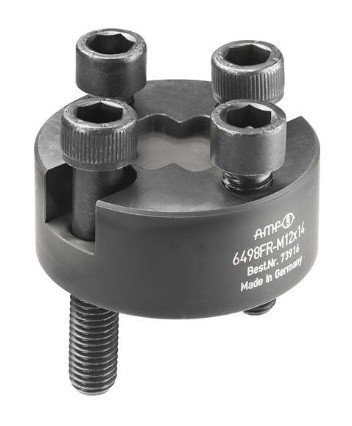

Základní deska, kulatá AMF 374371, M20x22

Popis produktu

Základní deska, kulatá se dodává kompletní s upevňovacími šrouby.
Upevňuje se šrouby pevnostní třídy 10.9.
Plochá T-matice č. 6322A-18 (71597) umožňuje přesné připojení boční svorky k základní desce. Základní deska může být přesně umístěna na stůl stroje pomocí plochých T-matic 6322A nebo 6322B.

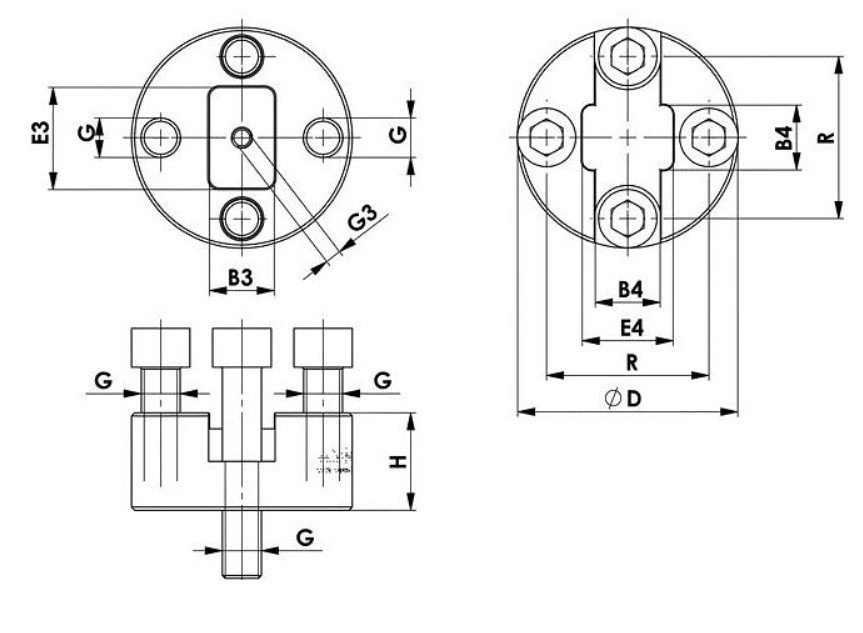

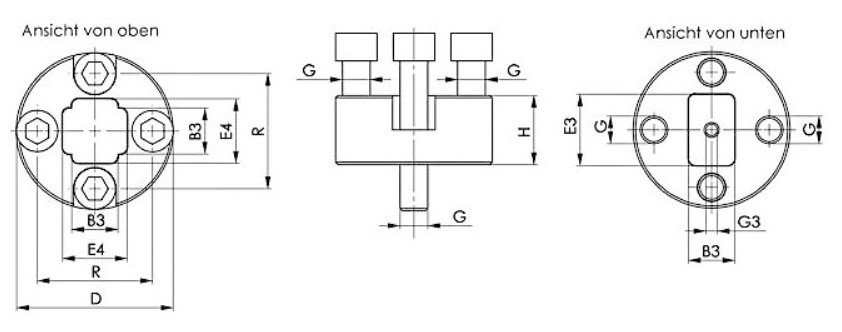

Technická specifikace:

• Velikost: M20x22
• Drážka: 22
• H ±0,1: 60
• B3: 20
• B4: 22
• D +2: 108
• E3: 38,5
• E4: 38,5
• G: M20
• G3: M6
• R: 75
• Váha (g): 4680

Výhody:

• Zvýšení upínací plochy obrobku

Použití:

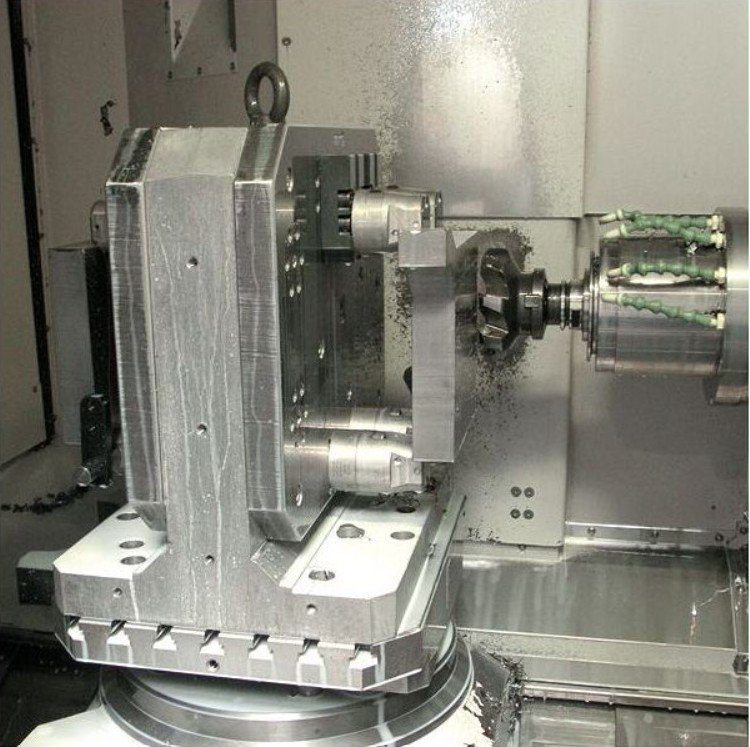

Používá se spolu s boční svorkou č. 6498 pro upínání přes drážku stolu i podél ní. Velikost M16x18 je vhodná pro použití na mřížkové desce M16.
