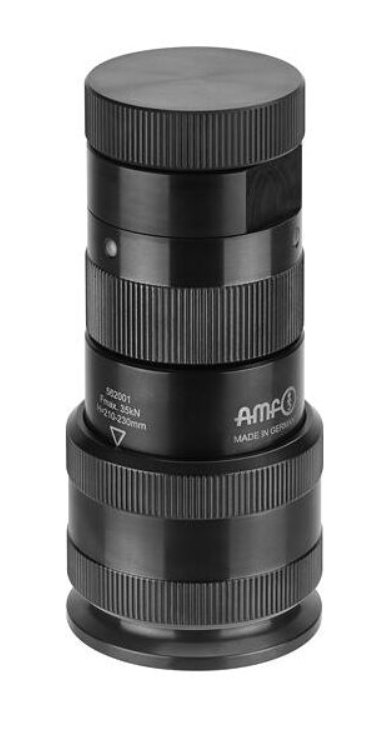

Výškový nivelační blok s jemným závitem a patkovým prvkem 6425FB, AMF 562001
Výškový nivelační blok s jemným závitem a patkovým prvkem 6425FB je vyroben ze zušlechtěné černěné oceli. Díky plazmově nitridovanému a černěnému vřetenu s hladkým ložiskem nabí… Více
Objednací číslo: 562001
Popis produktu

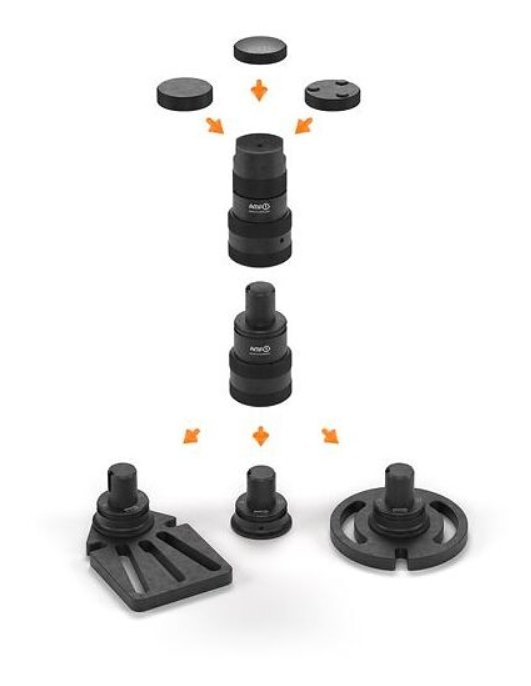

Výškový nivelační blok s jemným závitem a patkovým prvkem 6425FB je vyroben ze zušlechtěné černěné oceli. Díky plazmově nitridovanému a černěnému vřetenu s hladkým ložiskem nabízí vysokou odolnost a přesnost. Konstrukce umožňuje použití s ložisky s funkcí naklopení ±3° do maximální výšky 330 mm (typy 6425AB, 6425AG, 6425AP) nebo s pevným ložiskem až do výšky 1626 mm (6425AGF). Ložiska jsou fixována pomocí magnetů a lze je snadno vyměnit – k dispozici jsou hladká, kulová i hrotová provedení.

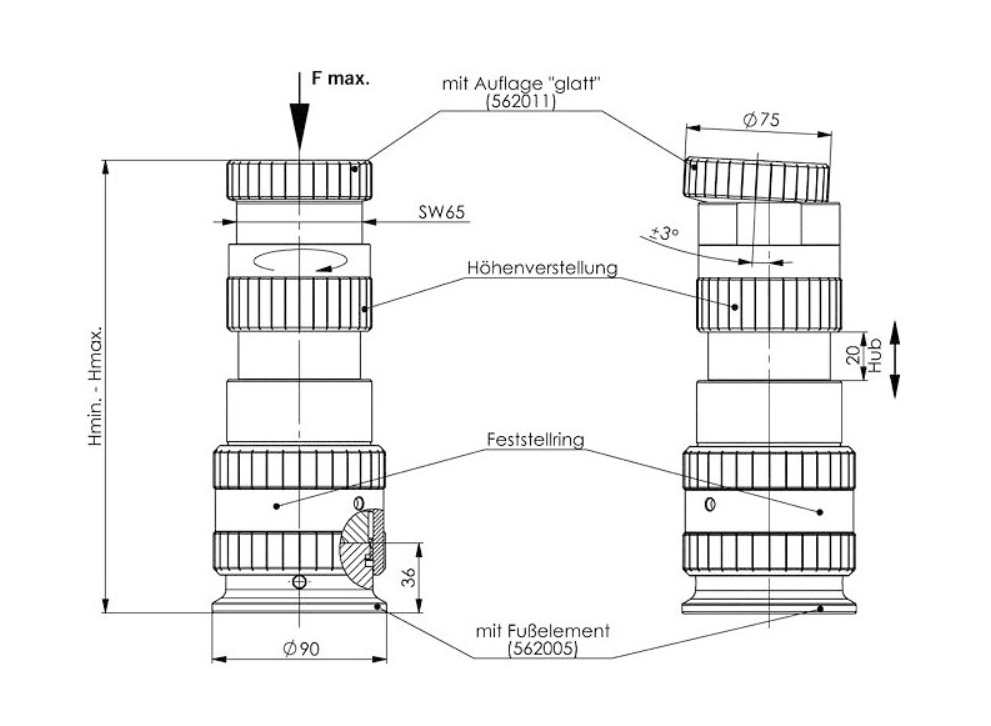

Technická specifikace:
- H min: 210 mm
- H max. *: 230 mm
- F max: 35 kN
- Hmotnost: 6671 g
Použití:
Lze použít v T-drážkách a na rastrových deskách pomocí adaptérů, které se šroubují do patního prvku. Ložiska lze nastavovat pod úhlem ±3°.
Výhody:
- Nastavitelná výška podpěrného šroubu až do max. 330 mm i pod zatížením.

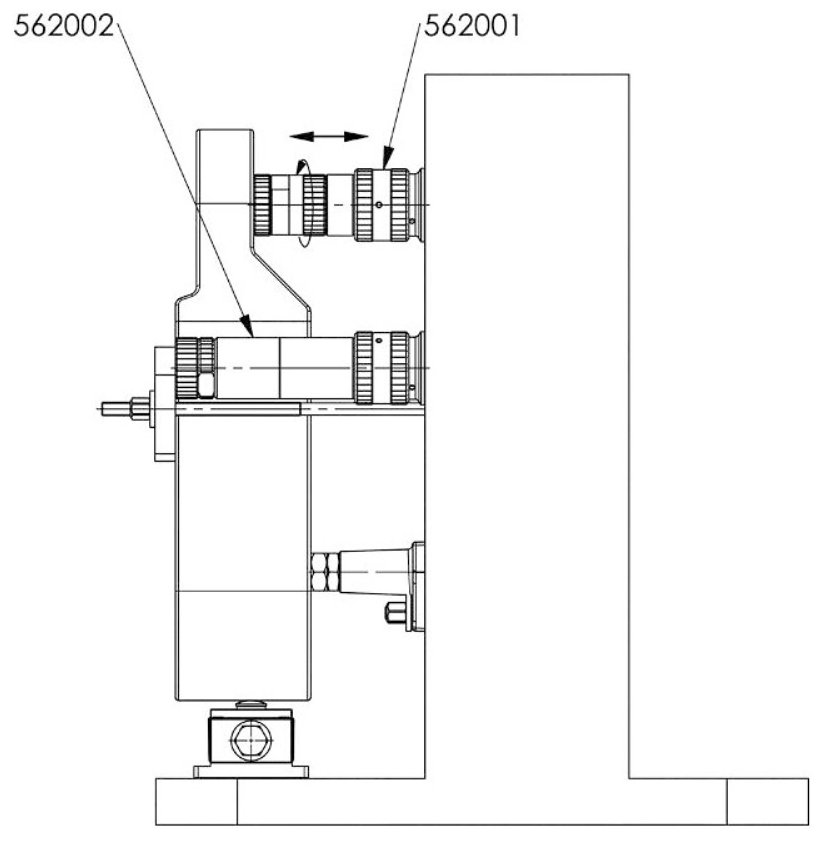

- Použití jako dodatečný podpěrný bod k zabránění prohýbání a vibracím obrobku.
- Při přímém upnutí pod upínací bod se předchází deformaci obrobku.
- Kompenzace velkých výrobních tolerancí (odlitky a výkovky).
- Vhodné pro vodorovné i svislé upínání.
Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
Parametry
| Skladem | Ne |
