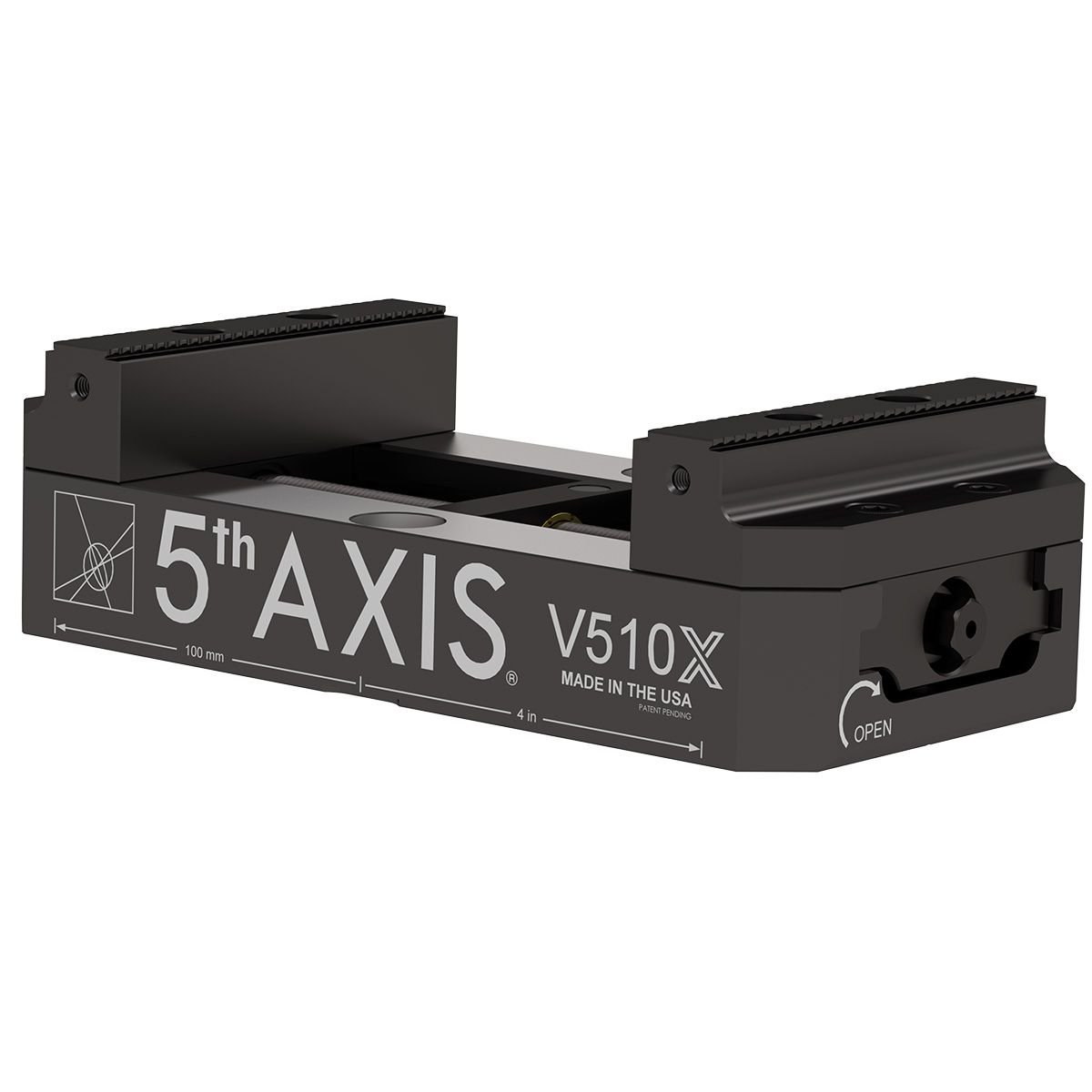

V510X samostředicí svěrák roz. 0-185mm / 60 - 235mm / š. 126mm ROCK-LOCK 96

Popis produktu

5osý samostředící svěrák V510X = přesnost a efektivita bez kompromisů

Posuňte přesnost a produktivitu na vyšší úroveň s 5osým upínačem V510X. Je vyroben z kalené a broušené nástrojové oceli a kombinuje robustní výkon modelu V562X s rozšířeným upínacím rozsahem při zachování kompaktních rozměrů. Ideální řešení pro provozy, které vyžadují maximální univerzálnost bez zbytečných nároků na prostor.

Klíčové vlastnosti:

• Samostředicí technologie
  Patentovaný mechanismus automaticky vystředí a pevně upne obrobek bez nutnosti ručního seřizování. Díky robustní konstrukci a vysoké upínací síle až 25 kN zajišťuje spolehlivou a stabilní fixaci dílů.

• Rozšířená upínací kapacita
  Šířka čelistí 126mm umožňuje upínání široké škály velikostí dílců. Univerzální design umožňuje upínání jak vpředu, tak obráceně, čímž poskytuje maximální flexibilitu při různých obráběcích operacích.

• Vysoká přesnost
  Konstrukce optimalizovaná pro úzké tolerance a minimální průhyb při obrábění. Opakovatelnost samostředicího strojního svěráku je ±0,0005″ (±0,0127 mm).

• Rychlé seřízení
  Systém rychlé výměny zkracuje přípravné časy a zvyšuje celkovou produktivitu. Kompatibilita s 96mm mřížkou RockLock™ a vytahovacími čepy PS20F umožňuje rychlé a přesné upínání a zkracuje časy seřizování, čímž zvyšuje produktivitu vašeho pracoviště.

• Odolná konstrukce
  Masivní tělo z kalené oceli je navrženo pro náročné provozy a dlouhodobou spolehlivost.

Technické parametry:

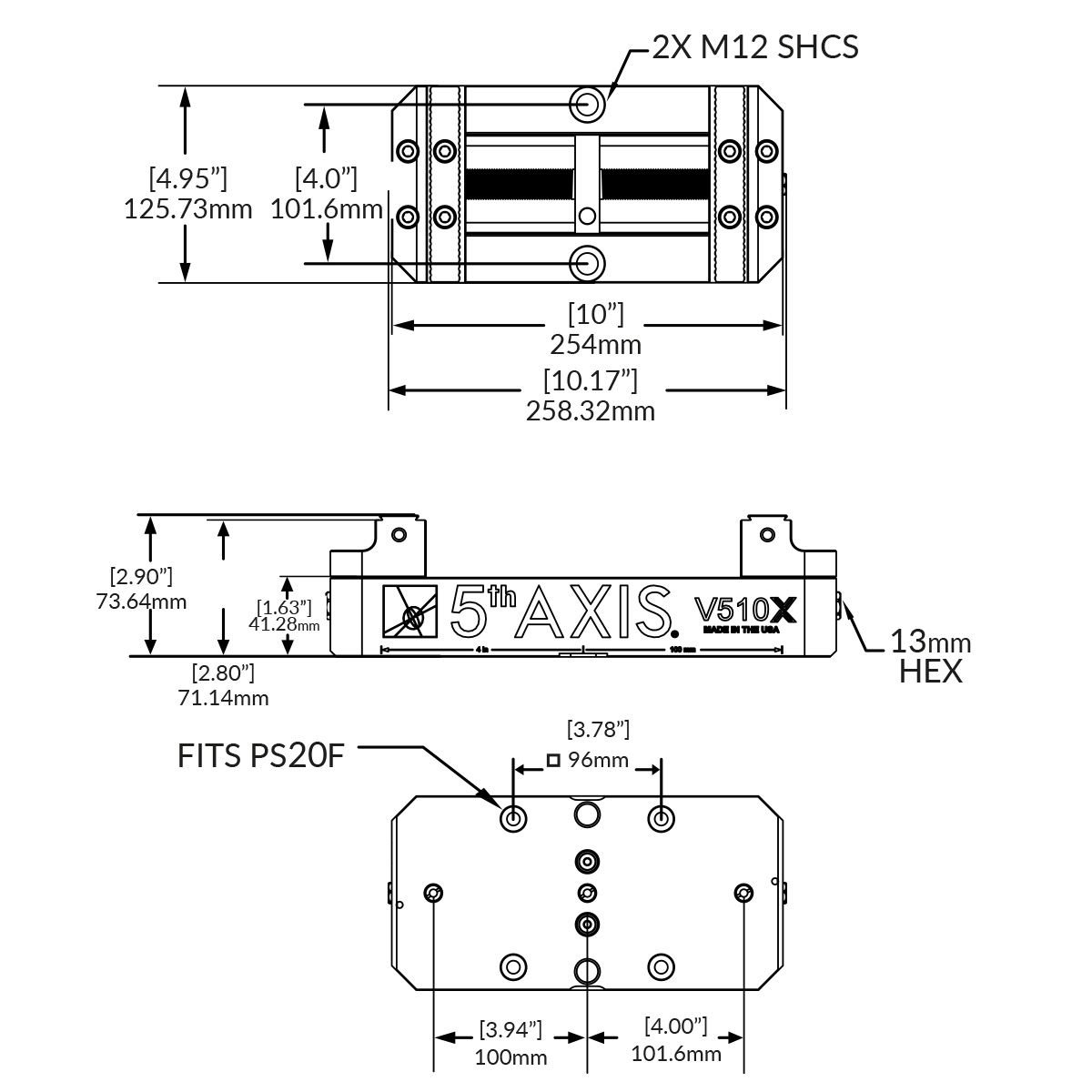

• Rozměry: 126 mm × 152 mm × 74 mm
• Šířka čelistí: 126 mm
• Rozsah upínání (čelisti vpředu): 0 – 185 mm
• Rozsah upínání (čelisti obráceně): 60 – 235 mm
• Upínací síla: 25 kN při 75 Nm
• Maximální točivý moment: 75 Nm
• Velikost rozteče upínacího systému: 96 mm
• Průměr vytahovacích čepů: 20 mm (PS20F)

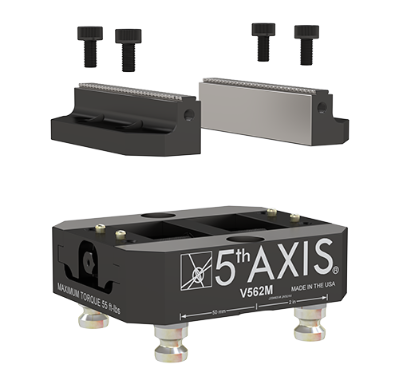

Díky široké nabídce vyměnitelných čelistí svěráku upnete téměř jakýkoli dílec

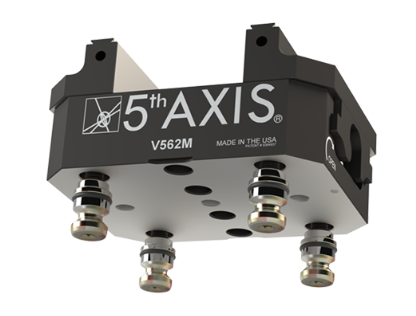

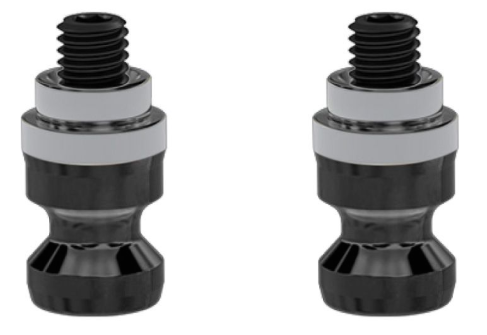

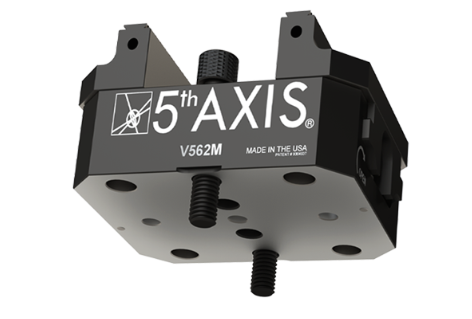

Používáte rychlovýměnný systém RockLock nebo jiný rychlovýměnný systém s tažnými šrouby 52 mm / 96 mm? Stačí našroubovat tažné čepy a svěrák je připraven k rychlé výměně. Všechny svěráky 5th Axis lze montovat přímo shora dolů pomocí standardních imbusových šroubů. Svěrák lze také přímo přišroubovat do T-drážek stolu stroje.

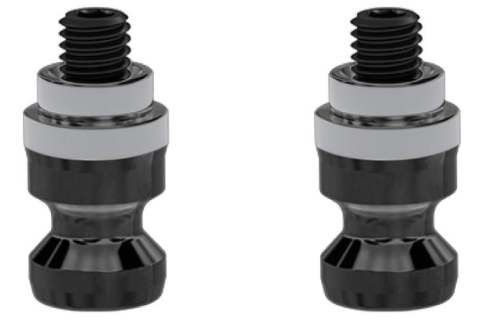

Tažné šrouby nejsou součástí dodávky svěráku
