Upínka se stupňovitými zuby AMF 70409 - DIN 6314 Z 22x160mm
Upínka se stupňovitými zuby z kalené černěné oceli. Pouze v kombinaci se stupňovými bloky č. 6500E. Delší varianty se používají pro velké upínací vzdálenosti z důvodu větší… Více
Skladem Vlašim 0 KS
Na objednávku do
5 dnů
Objednací číslo: 70409
Popis produktu

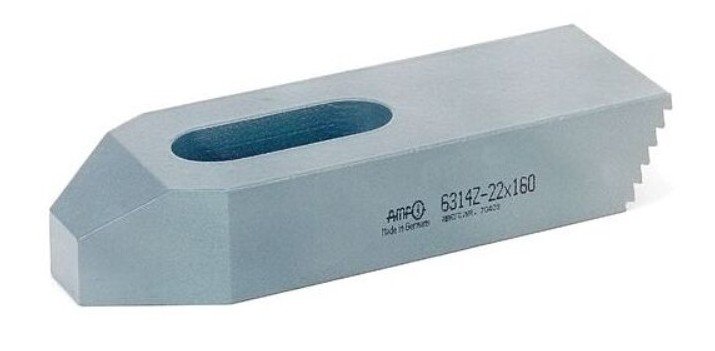

Upínka se stupňovitými zuby z kalené černěné oceli.

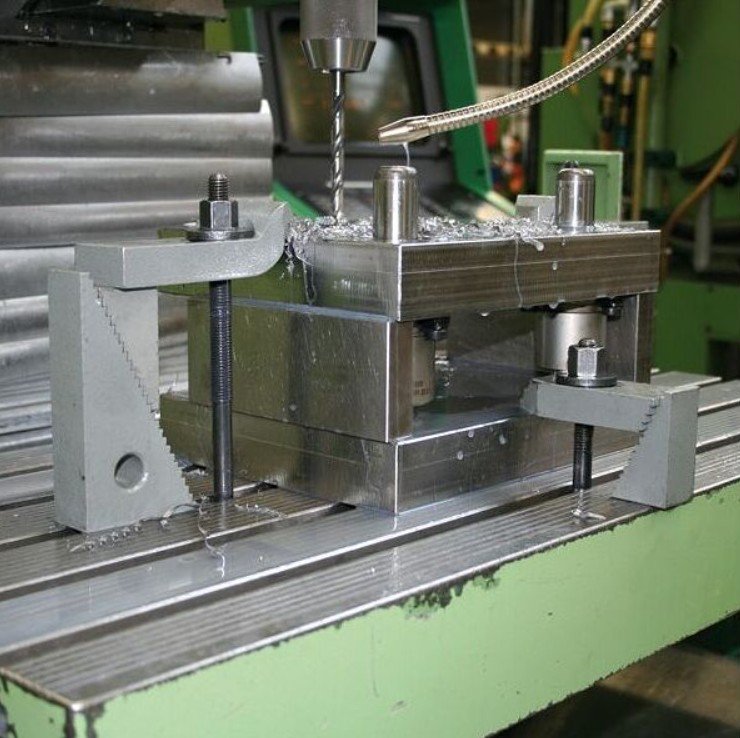

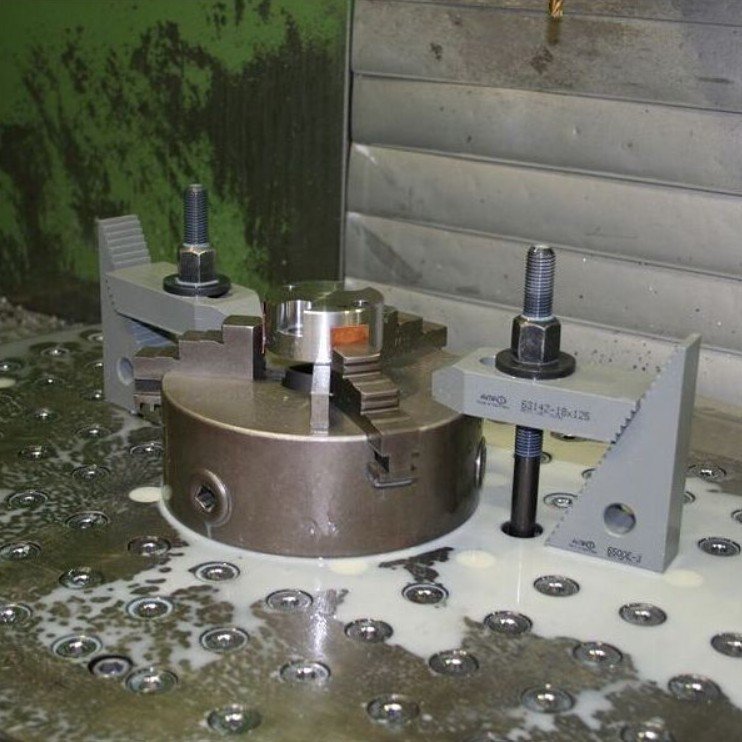

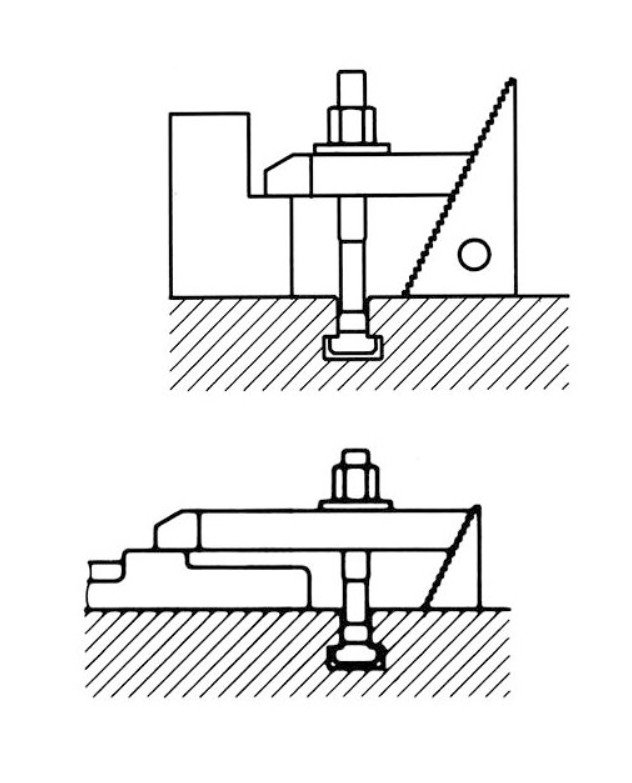

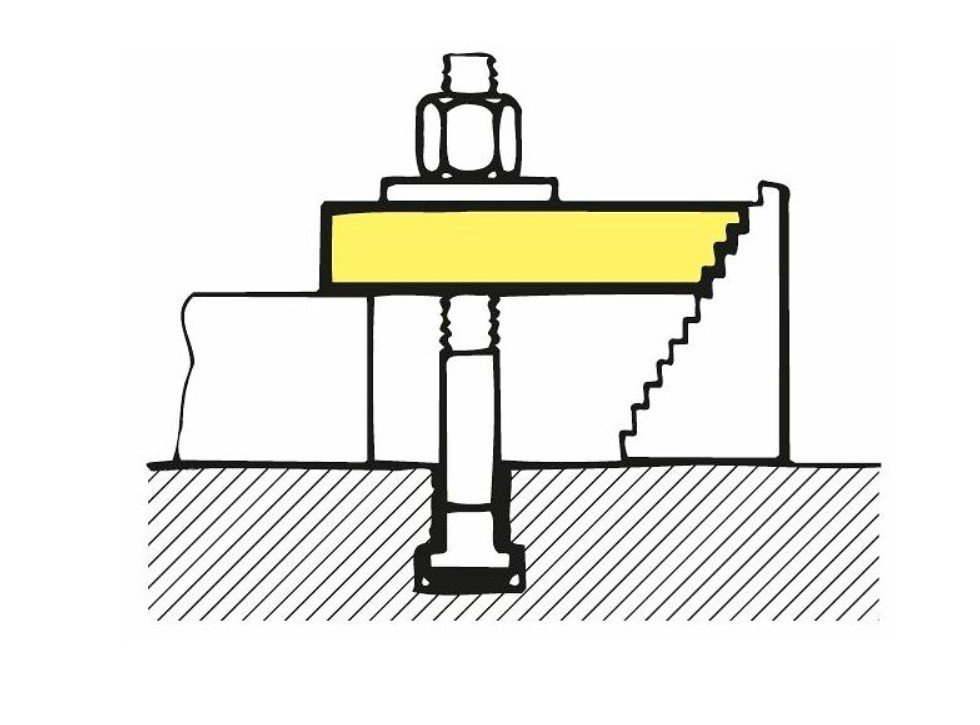

Pouze v kombinaci se stupňovými bloky č. 6500E. Delší varianty se používají pro velké upínací vzdálenosti z důvodu větší rozteče T-drážek nebo zvětšené pracovní hloubky, např. u gravírovacích strojů.

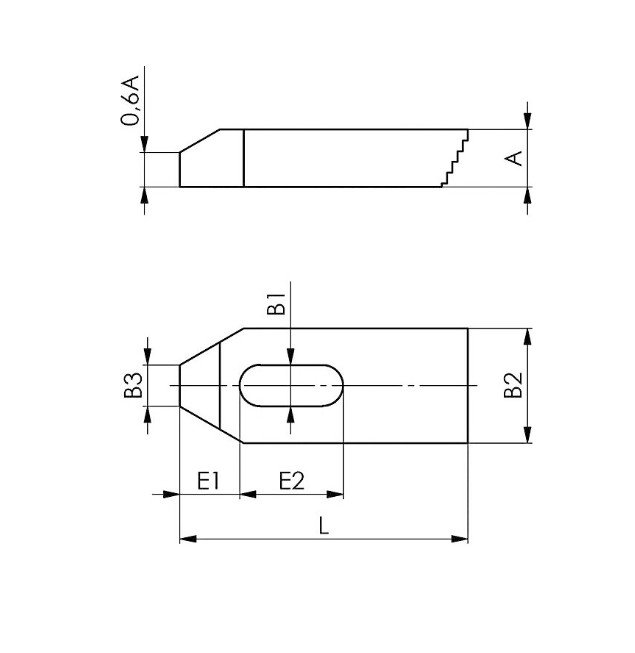

Technické parametry:
- Typ: 6314Z
- Norma: DIN 6314 Z
- B1: 22
- L: 160
- Pro upínací šroub: M20 M22
- A: 30
- B2: 60
- B3: 22
- E1:30
- E2: 60
- Váha: 1700
