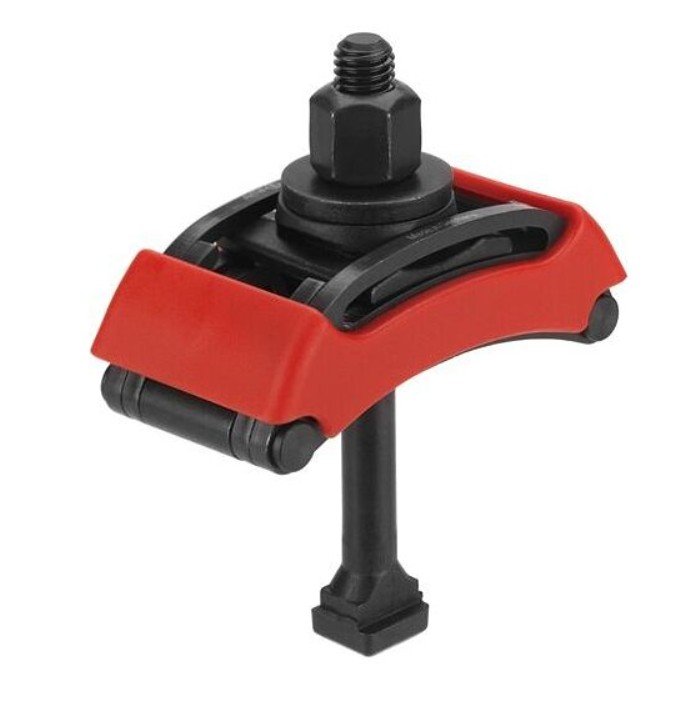

Upínka s plastovou krytkou, 37 0820, AMF 376913, 16mm

Popis produktu

Upínka s plastovou krytkou, kompletní s DIN 787, DIN 6340, DIN 6330B a neoddělitelným U-dílem, z černěné popuštěné oceli.

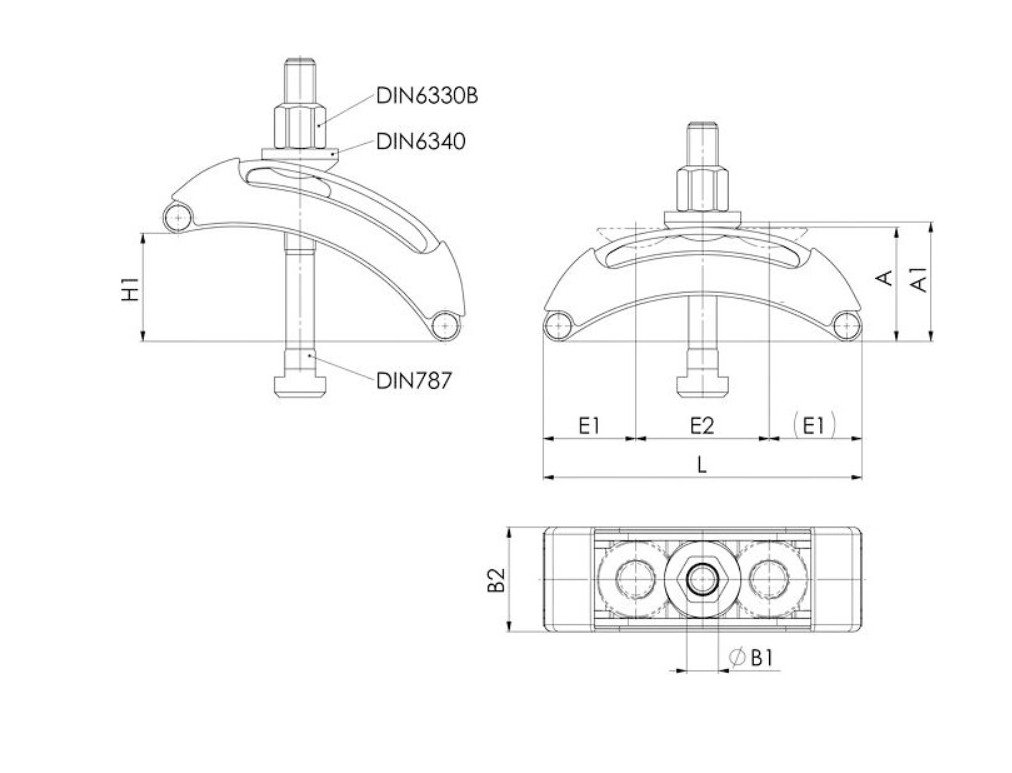

Technické údaje:

• Drážka: 16
• S upínacím šroubem: M16x16x160
• H1: 0-45
• B1: 18
• B2: 67
• L: 160
• A: 58,5
• A1: 62,0
• E1: 49
• E2: 63
• Hmotnost: 1648g

Použití:

Upínač se používá pro všechny upínací úlohy, při kterých je upínání realizováno prostřednictvím T-drážek, podélných drážek a závitových otvorů.

Mezi šestihrannou matici a U-díl je vždy nutné vložit podložku DIN 6340!

Výhody:

• Úspora hmotnosti díky lehké konstrukci
• Rychlé a variabilní nastavení i ve vzdálenosti od obrobku
• Není potřeba žádná dodatečná podpora k dosažení požadované upínací výšky
• U-díl je s upínačem neoddělitelně spojen

Kód Hoffman: 37 0820

Starší označení nástroje: HS-A-01779
