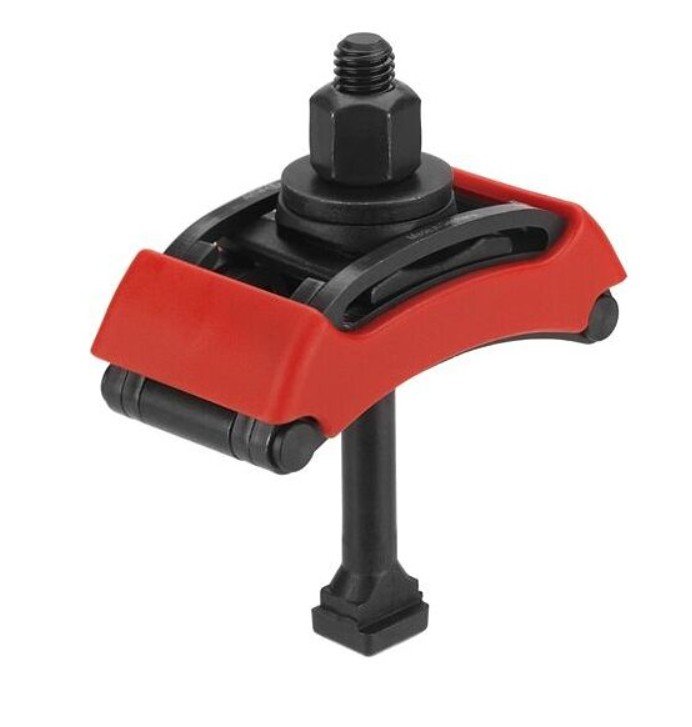

Upínka s plastovou krytkou, 37 0820, AMF 376555, 10mm

Popis produktu

Upínka s plastovou krytkou, kompletní s DIN 787, DIN 6340, DIN 6330B a neoddělitelným U-dílem, z černěné popuštěné oceli.

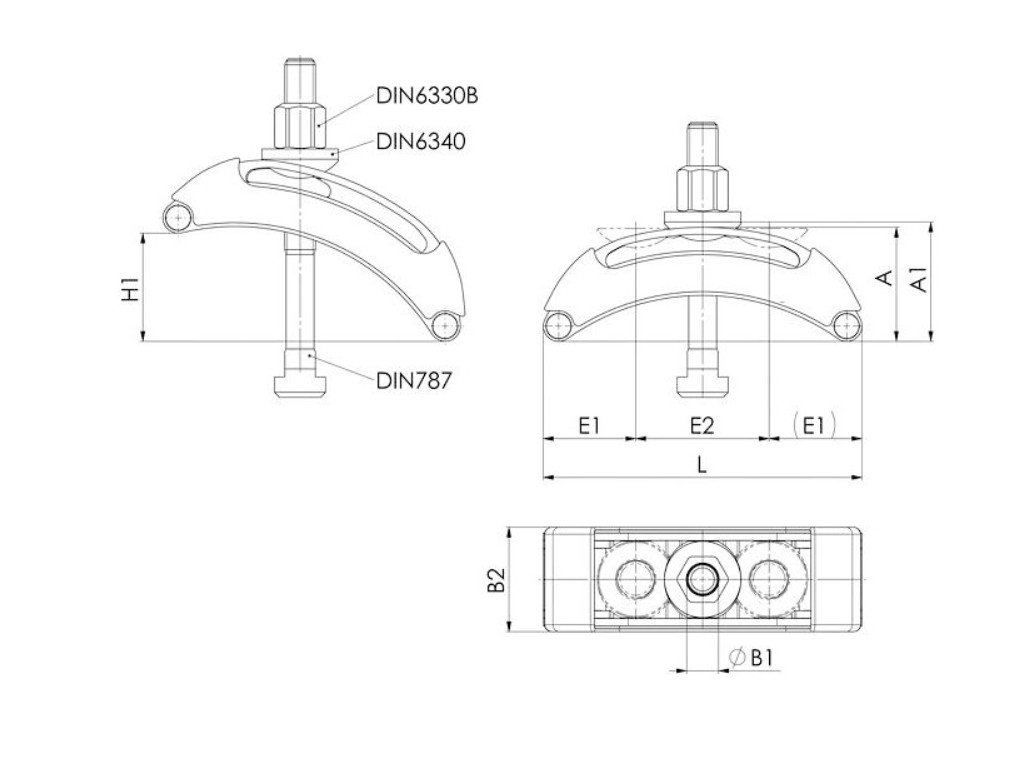

Technické údaje:

• Drážka: 10
• S upínacím šroubem: M10x10x80
• H1: 0-15
• B1: 11
• B2: 44
• L: 80
• A: 30,5
• A1: 32,0
• E1: 30
• E2: 19
• Hmotnost: 349 g

Použití:

Upínač se používá pro všechny upínací úlohy, při kterých je upínání realizováno prostřednictvím T-drážek, podélných drážek a závitových otvorů.

Mezi šestihrannou matici a U-díl je vždy nutné vložit podložku DIN 6340!

Výhody:

• Úspora hmotnosti díky lehké konstrukci
• Rychlé a variabilní nastavení i ve vzdálenosti od obrobku
• Není potřeba žádná dodatečná podpora k dosažení požadované upínací výšky
• U-díl je s upínačem neoddělitelně spojen

Kód Hoffmann: 37 0820

Starší označení nástroje: HS-A-01776
