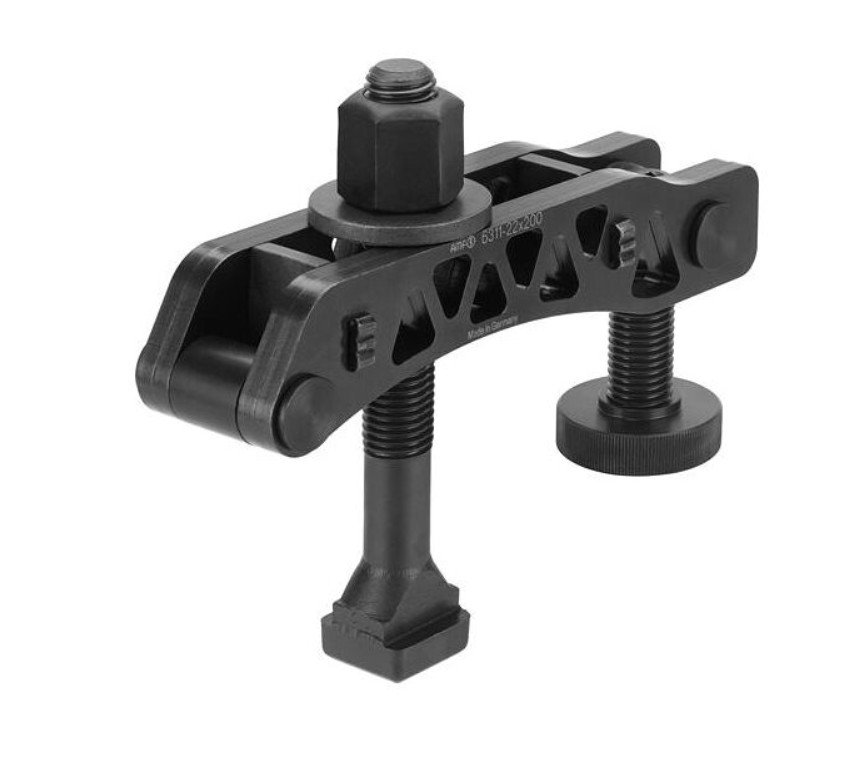

Upínka lehká, 370830, AMF 376756 20x200mm

Popis produktu

Napínací lehká s nastavitelným podpírákem, kompletní, s DIN 787, DIN 6340, DIN 6330B. Temperovaná ocel leštěná.

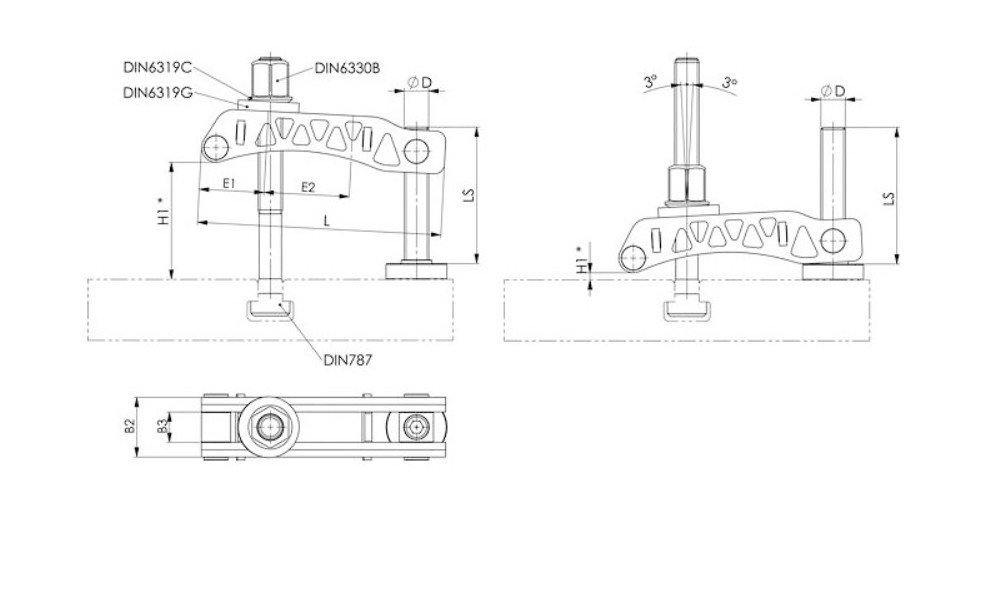

Technická specifikace:

• Drážka: 20
• S upínací šroub: M20x20x200
• H1 *: 8-98
• D x LS: M20x109
• B1: 22
• B2: 49
• B3: 25
• L: 200
• A: 44
• E1: 45
• E2: 77
• Hmotnost: 2531 g

*podle hloubky drážky dle DIN 650 a polohy upínací matice

Použití:

Svěrka se používá pro všechny upínací úlohy, kde je upínání realizováno pomocí T-drážek, drážek a závitových otvorů.

Pro upínání lze použít upínací šrouby DIN 787, upínací čepy DIN 6379 a šrouby s válcovou hlavou ISO 4762.

Výhoda:

Díky odlehčené konstrukci je upínací třmen až o 50 % lehčí, ale stále poskytuje 100% upínací sílu, a proto jej lze použít i pro rotační upínací úlohy. Umožňuje variabilní a rychlé nastavení ve vzdálenosti od obrobku.
