Technická specifikace:

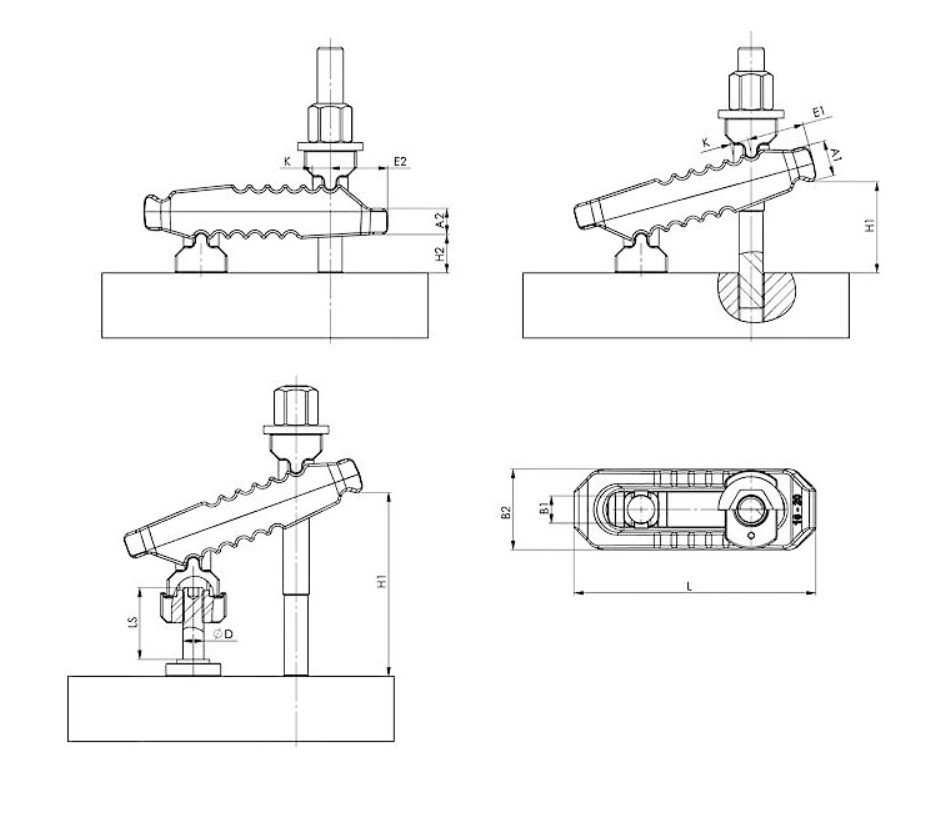

- B1: 21
- Upínací šroub DIN 6379: M20x200
- Rozšíření dorazu 6312 V : -
- Upínací síla max.*: 60 kN
- H1: 0-80
- Hmotnost: 2834g
Specifikované upínací síly v optimální upínací poloze (nejmenší vzdálenost od upínacího šroubu k upínacímu bodu). Upínací síly se mohou lišit v závislosti na způsobu upnutí, pevnostní třídě upínacího šroubu a stavu závitu (mazání).
Použití:

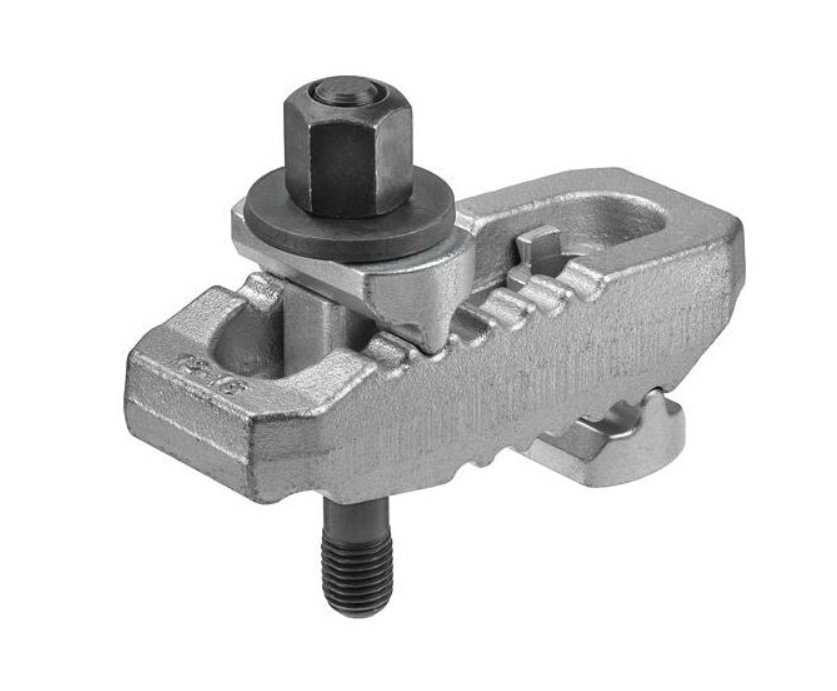

Upínka se používá pro všechny upínací úlohy využívající T-drážky a závitové otvory. Přítlačný díl a protiklíč jsou pevně spojeny s upínací čelistí, takže krokodýl je rychle připraven k použití. Upínací čelist má dva hřbety a lze ji podle potřeby snadno otočit. Tímto způsobem je možné pokrýt všechny oblasti použití při řezacích i neřezacích procesech (např. vstřikování a lisování).
Výhody:
- Variabilní a rychlé nastavení vzdálenosti od obrobku
- Použití ve všech oblastech řezacích i neřezacích procesů
- Zvláště vhodné pro použití na vstřikovacích lisech a lisech
- K dosažení požadované upínací výšky nejsou potřeba žádné další podpěry
- Přítlačný díl a protiklíč jsou pevně spojeny s upínací čelistí
- Krokodýla lze snadno prodloužit pro libovolnou upínací výšku
