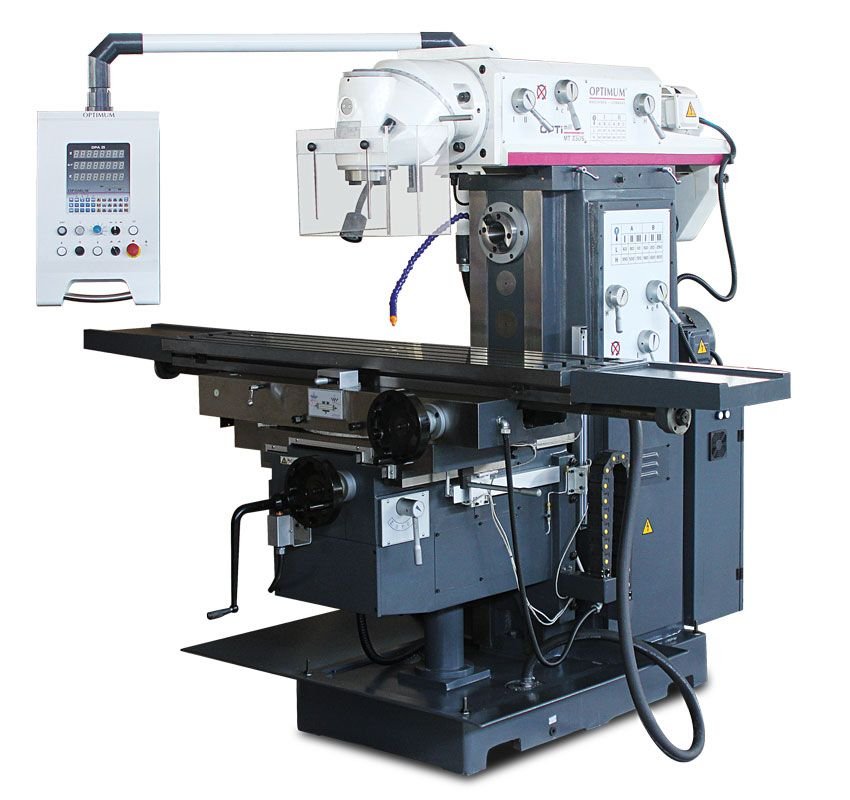

Univerzální frézka OPTImill MT 230 S
Masivní univerzální vrtačko-frézka s digitálním odměřováním polohy DPA 31 Plus. Univerzální použitíRobustní konstrukce strojeBroušená převodová kola běžící v olejové lázni zajišťují velmi klidný chodTěžké, masivní provedení z kvalitní Meehanite litinyVšechna vedení jsou kalená a… Více
Objednací číslo: HS-3344125
Popis produktu
Masivní univerzální vrtačko-frézka s digitálním odměřováním polohy DPA 31 Plus.
- Univerzální použití
- Robustní konstrukce stroje
- Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod
- Těžké, masivní provedení z kvalitní Meehanite litiny
- Všechna vedení jsou kalená a nastavitelná pomocí klínových lišt
- Centrální jednotka mazání
- Velká ruční kola se stupnicí
- LED pracovní lampa
- Chladicí zařízení
- Snadné ovládání ovládacích prvků
- Stabilní, pravoúhlé vodící dráhy v ose Y
- Strojní posuv stolu v ose X, Y a Z
- Strojní posuv poháněný servomotorem lze regulovat pomocí voliče na ovládacím panelu
- Masivní a velký křížový stůl s přesně vybroušený povrchem, seříditelnými klínovými lištami a nastavitelnými koncovými dorazy
- Horizontální frézovací poloha
- Možnost práce v horizontální poloze s podpěrou, upínačem pro kotoučovou frézu
- Frézovací hlava je otočná ve dvou osách, umožňuje tak nastavení v libovolném úhlu
- Digitální odměřování polohy DPA 31 Plus:
- Výrazné snížení výrobního času
- Snadné použití
- Vyšší přesnost obrábění
- Měřící lišta s čtecí hlavou na ose X
- Magnetické pásky ose Y a Z
- Přehledná tlačítka
- Antireflexní displej
- Upínací trn pro frézu ISO 50 / Ø 32 mm
- Upínací trn pro frézu ISO 50 / Ø 27 mm
- Upínací trn pro nožovou hlavu ISO 50 / Ø 40 mm
- Redukční pouzdro ISO 50 (7:24) / MK 4
- Horizontální i vertikální utahovací tyč M24
- Seřizovací nářadí
- Digitální odměřování polohy DPA 31 Plus
Parametry
| Skladem | Ne |
| Rychlost strojního posuvu - osa Z | 23 – 625 mm/min |
| Max. průměr stopkové frézy | 25 mm |
| Max. průměr nožové hlavy | 160 mm |
| Vyložení | 290-910mm |
| Rozměry pracovního stolu | 1600×360mm |
| Max. zatížení stolu | 400 kg |
| T-drážky | počet | 3 |
| T-drážky | velikost drážky | 18 mm |
| T-drážky | rozteč | 80 mm |
| Kužel vřetene | ISO50 |
| Rozsah posuvu - osa X | 1300 mm |
| Rychlost strojního posuvu - osa X | 30 – 830 mm/min |
| Rychloposuv - osa X | 1200 mm/min |
| Rozsah posuvu - osa Y | 300 mm |
| Rychlost strojního posuvu - osa Y | 30 – 830 mm/min |
| Rychloposuv - osa Y | 800 mm/min |
| Rozsah posuvu - osa Z | 400 mm |
| Rychloposuv - osa Z | 600 mm/min |
| Otáčky | 60–1750ot/min |
| Počet rychlostních stupňů | 12 |
| Max. vzdálenost vřetene a stolu | 590 mm |
| Úhel naklopení frézovací hlavy | 360 ° |
| Otáčky horizontálního vřetene | 5500 W |
| Otáčky vertikálního vřetene | 4000 W |
| Výkon motoru chladícího čerpadla | 90 W |
| Příkon | 12000 W |
| Elektrické připojení | 400 V |

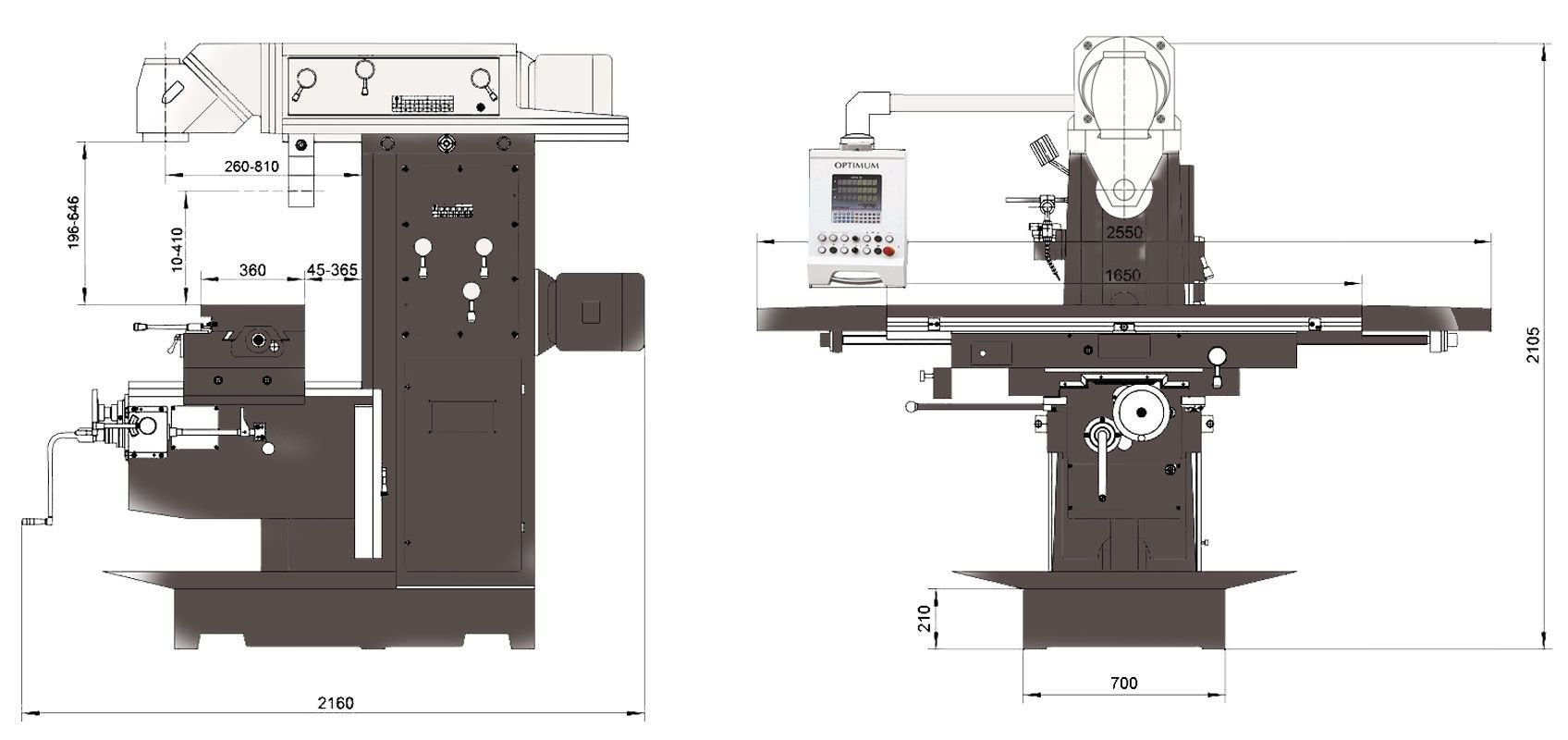

| Rozměry (š × v × h) | 2520×2030×2160mm |
| Hmotnost | 2800 kg |
