Tlačný blok AMF 75879, drážka 18
Tlačný blok je určen pro bezpečné polohování a upínání obrobků na stolcích obráběcích strojů. Vyroben ze zušlechtěné, modřené oceli, je vybaven dvěma závitovými otvory M16 pro… Více
Objednací číslo: 75879
Popis produktu

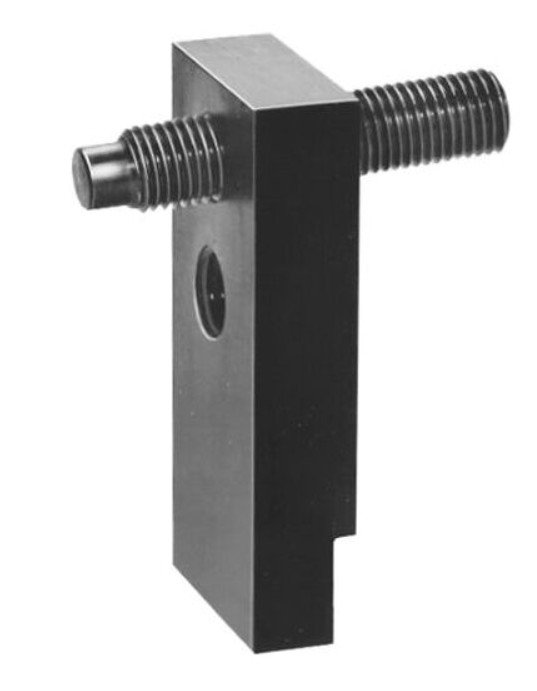

Tlačný blok je určen pro bezpečné polohování a upínání obrobků na stolcích obráběcích strojů. Vyroben ze zušlechtěné, modřené oceli, je vybaven dvěma závitovými otvory M16 pro dvě pracovní polohy. Součástí je stavitelný šroub DIN 915 M16×80.

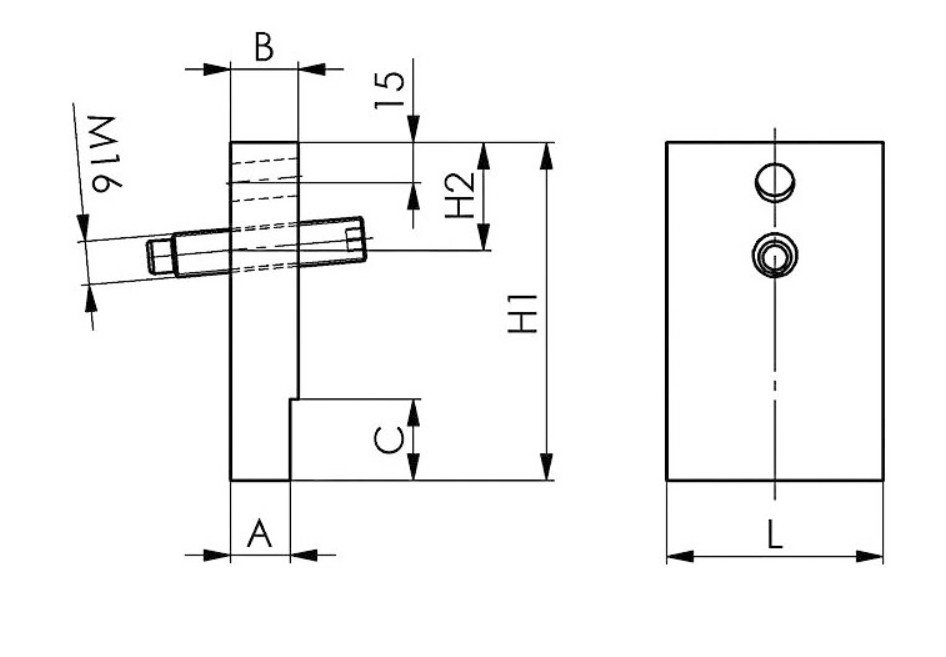

Technická specifikace:
- Drážka: 18
- Š: 20
- C: 20
- H1: 100
- H2: 40
- L: 50
- hmotnost: 805 g
Použití:
Doraz se používá pro bezpečné polohování dlouhých a těžkých obrobků na stolcích strojů s drážkami.
Vkládá se do drážky v mírně nakloněné poloze (díky menším rozměrům) a zajišťuje obrobek proti paralelnímu dorazu, např. č. 6351.
Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
Parametry
| Skladem | Ne |
