Svěrák pro vyrovnání výšky s magnetickou základnou AMF 86538, vel. 125

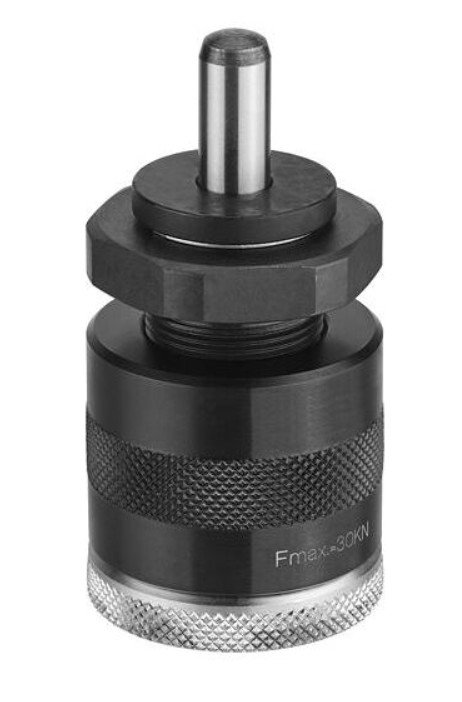

Výškově stavitelný šroubový zvedák s magnetickou základnou je ideální pro přesné nastavení výšky obrobků. Je vybaven válcovým kolíkem ISO8737-12x50 se středicím… Více
Objednací číslo: 86538
Popis produktu
Výškově stavitelný šroubový zvedák s magnetickou základnou je ideální pro přesné nastavení výšky obrobků. Je vybaven válcovým kolíkem ISO8737-12x50 se středicím otvorem Ø12 mm, vřeteno s metrickým jemným závitem M30x1,5 a koncovou zarážkou je vyrobeno ze zušlechtěné černěné oceli. Kluzná vložka je vedena v nalisovaném kluzném pouzdře pro hladký a přesný chod. Podpěrka je kompatibilní s nástavci č. 6440, 6441 a 6442 a vhodná je také s podpěrou č. 6442G pro demontovanou magnetickou základnu.

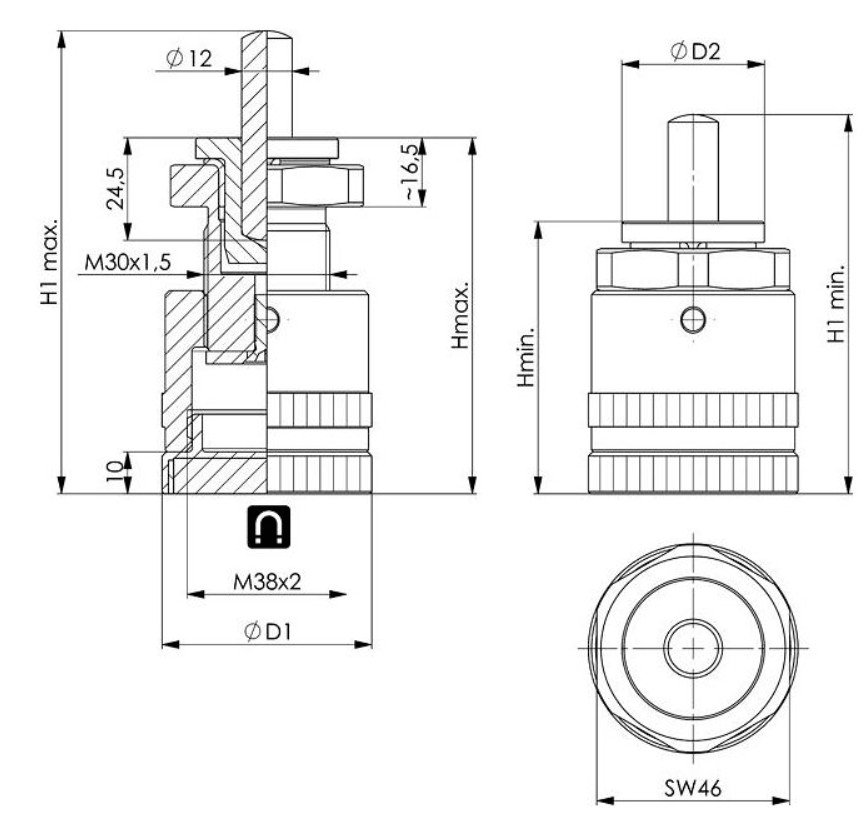

Technická specifikace:
- Velikost: 125
- H min: 85 mm
- H max: 125 mm
- D1: 50
- D2: 34
- Min. H1: 112
- H1 max: 152
- F max: 30 kN
- Hmotnost: 1000 g
Použití:
Výškově stavitelné stolní svěráky lze používat i bez válcového kolíku nebo s nástavci č. 6440 a č. 6441. Kombinace se všemi šroubovými zvedáky AMF je možná pomocí středicí desky.
Výhoda:
Citlivé nastavení. Ložisková vložka zabraňuje pootočení obrobku při seřizování zvedáku.
Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
Parametry
| Skladem | Ne |
