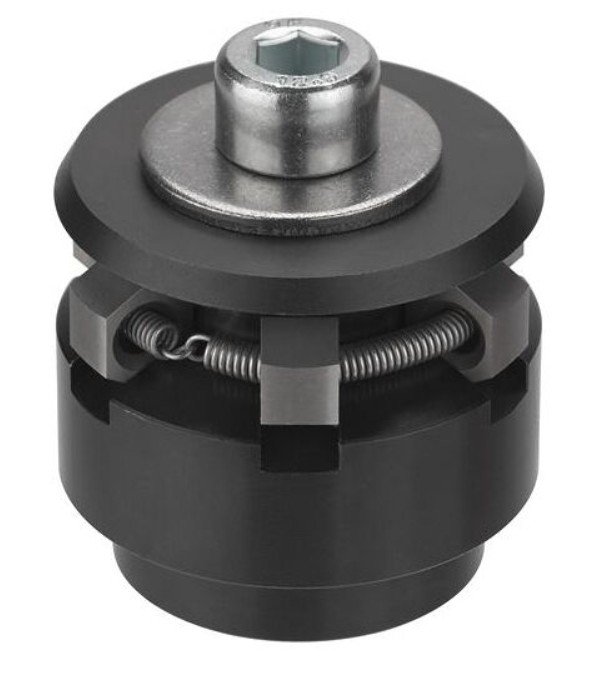

Středicí svorka s ochrannými segmenty AMF 373530

Popis produktu

Středicí svorka s ochrannými segmenty je určena pro přesné centrické polohování a upínání v otvorech při zachování ochrany povrchu obrobku. Pro hlubokou instalaci je nutné zajistit maximální vůli D.
Montážní nástroj: Zajišťovací čep umožňuje přesné určení polohy segmentů (dodáváno bez montážního nástroje).
Zajišťuje vysokou přesnost s opakovatelností ±0,025 mm a souosostí ±0,050 mm.

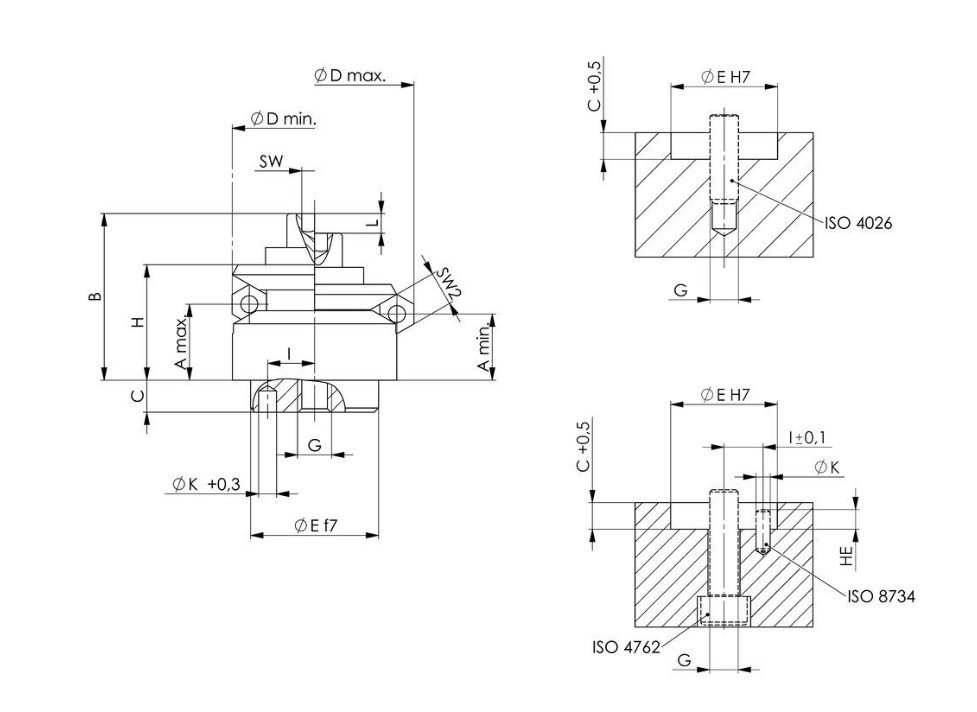

Technická specifikace:

• D min.: 54,5
• D max: 70,5
• A min: 19,1
• A max: 23,7
• H: 40,7
• P: 8 kN
• Hmotnost: 675 g

Použití:

Pro ochranu povrchu a centrické polohování a upínání v otvorech.

Výhody:

• Nízká instalační výška
• Upínání ve východiskovém bodě (zero point)
• Stahovací efekt
• Upínání bez deformace
