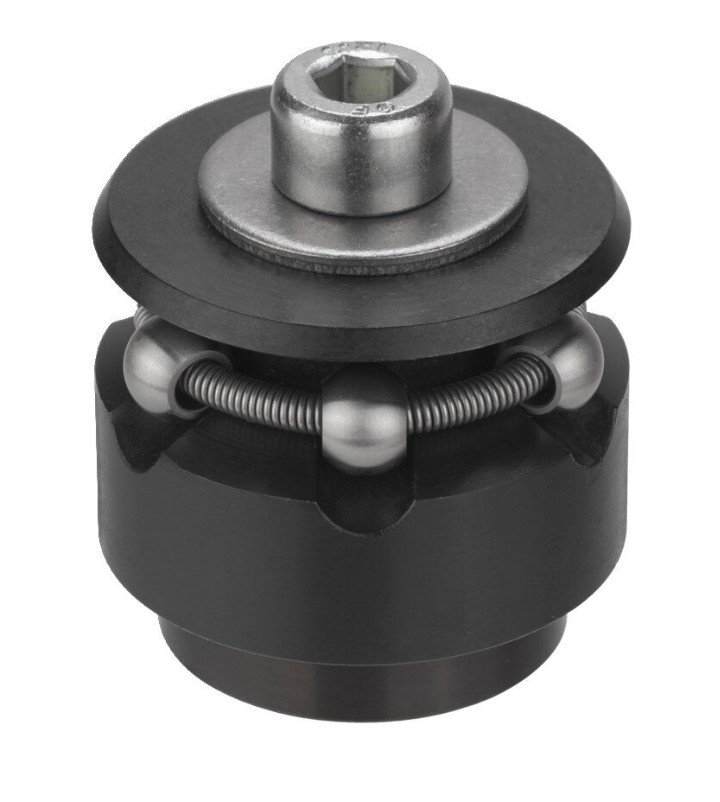

Středící objímka s kuličkou AMF 373399

Popis produktu

Středicí objímky s kuličkou jsou určeny pro přesné centrické polohování a upínání v otvorech. Díky konstrukci zajišťují vysokou opakovatelnost ±0,025 mm a souosost ±0,050 mm. Pro hlubokou instalaci je nutné zajistit maximální vůli D.
Montážní nástroj: Zajišťovací čep umožňuje přesné určení polohy kuliček (dodáváno bez montážního nástroje).

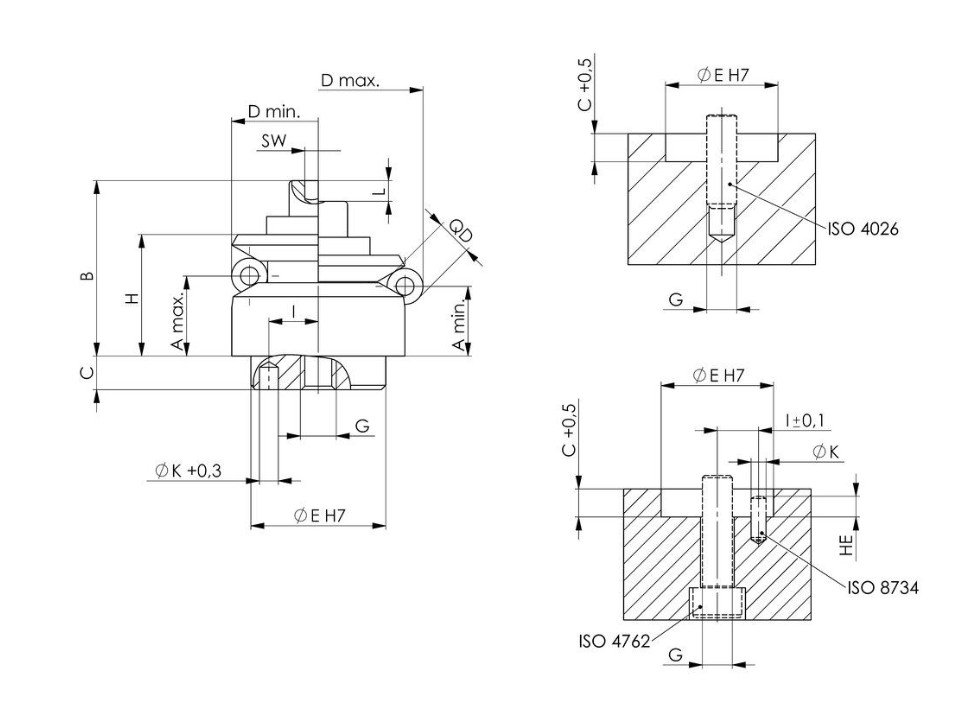

Technická specifikace:

• D min: 26,5
• D max: 30,5
• A min: 13
• A max: 14,1
• H: 19,8
• P: 5 kN
• Hmotnost: 93 g

Použití:

Pro centrické polohování a upínání v otvorech, kde jsou přijatelné lehká vtisky kuliček.

Výhody:

• Nízká instalační výška
• Upínání ve východiskovém bodě (zero point)
• Stahovací účinek
• Upínání bez deformace
