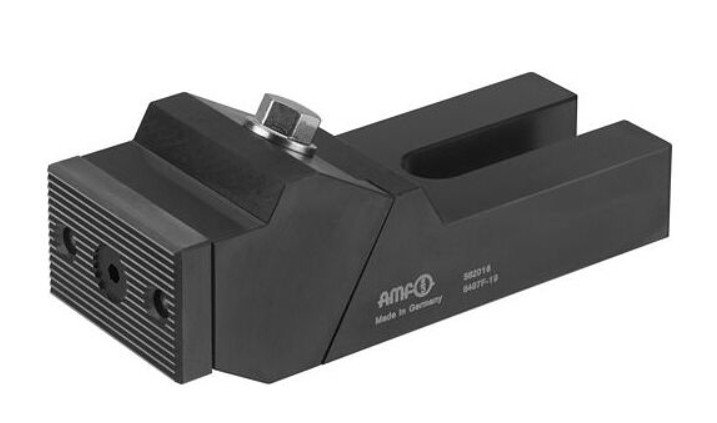

Stabilní upínací čelist, ploché provedení AMF 564074, drážka 10,12,14

Popis produktu

Stabilní upínací čelist, ploché provedení s přesným prizmatickým vedením. Tělo z zušlechtěné oceli, upínací čelisti z kalené na povrchu oceli. Oboustranné čelisti s hladkou stranou pro obráběné obrobky a vroubkovanou stranou pro hrubé povrchy. Upínací síly F1 a F2 zajištěny při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

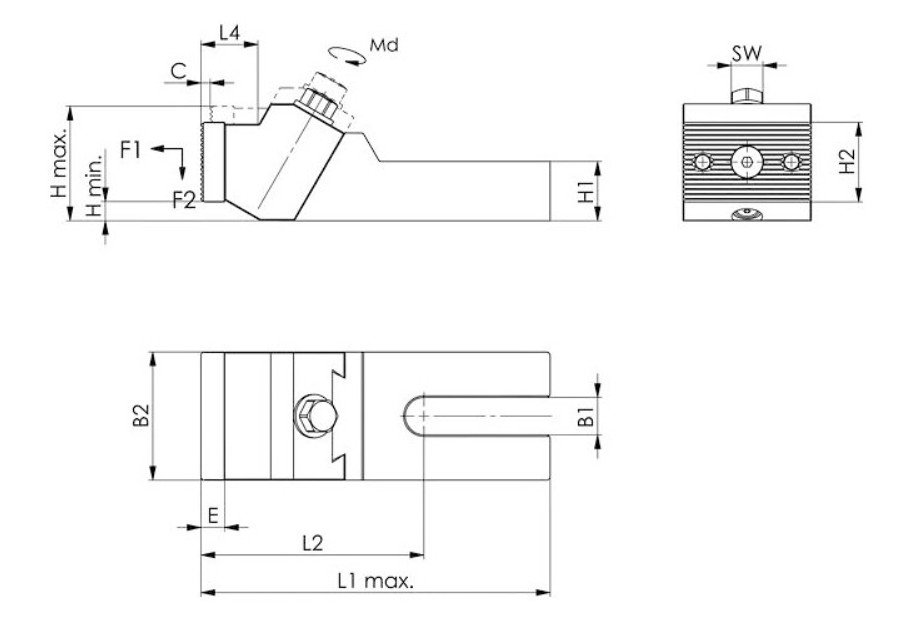

Technická specifikace:

• Drážka: 10,12,14
• B1: 14
• B2: 40
• C: 3
• E: 8
• H min. (mm): 3
• H max. (mm): 33,5
• H1: 20
• H2: 25,4
• L1 max.: 128
• L2: 82
• L4: 19
• SW: 13
• F1 (kN): 4,18,15
• F2 (kN): 0,7, 1,2, 2,2
• Md (Nm): 11,20,40
• Váha (g): 840

Použití:

Velká upínací plocha činí tyto masivní upínací čelisti vhodnými pro boční upínání obrobků. Doporučujeme použít dva upínací čepy pro upevnění masivní upínací čelisti na pracovní stůl stroje. Šrouby do T-drážek DIN 787 – dva šrouby na každou upínací čelist – je třeba objednat samostatně jako upevňovací šrouby podle šířky použité drážky.
