Stabilní upínací čelist, ploché provedení AMF 562017, drážka 20, 22, 24, 28, 30

Popis produktu

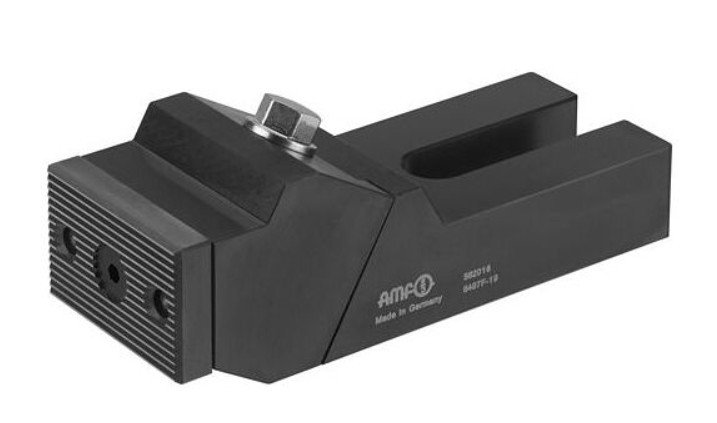

Stabilní upínací čelist, ploché provedení s přesným prizmatickým vedením. Tělo z zušlechtěné oceli, upínací čelisti z kalené na povrchu oceli. Oboustranné čelisti s hladkou stranou pro obráběné obrobky a vroubkovanou stranou pro hrubé povrchy. Upínací síly F1 a F2 zajištěny při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

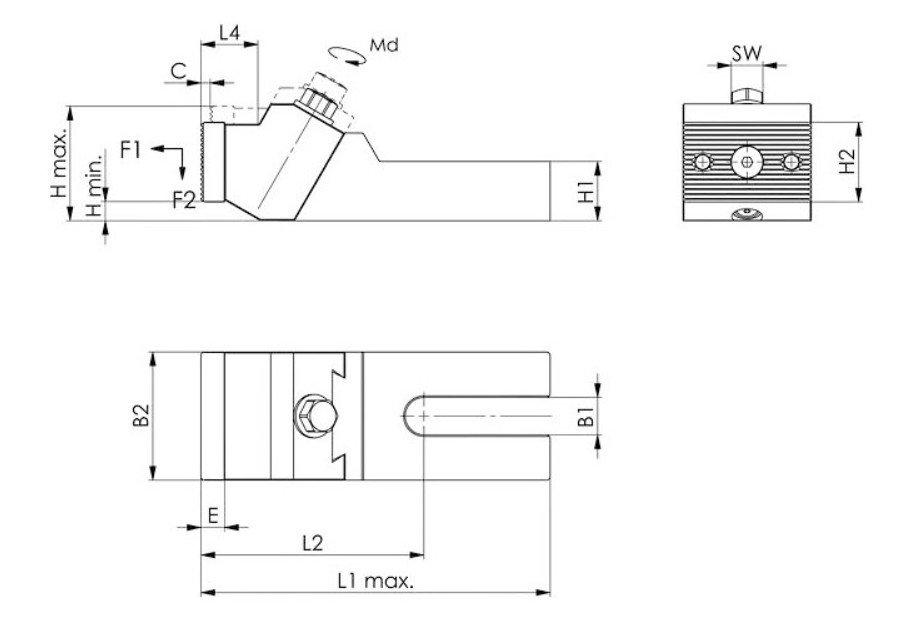

Technická specifikace:

• Drážka: 20, 22, 24, 28, 30
• B1: 26
• B2: 75
• C: 7,5
• E: 12
• H min. (mm): 33
• H max. (mm): 73
• H1: 36
• H2: 40
• L1 max.: 224
• L2: 135
• L4: 29
• SW: 18
• F1 (kN): 25,25,32,32,32
• F2 (kN): 4,5, 4,5, 4,8, 4,8, 5,4
• Md (Nm): 85, 85, 95, 95, 110
• Váha (g): 4880

Použití:

Velká upínací plocha činí tyto masivní upínací čelisti vhodnými pro boční upínání obrobků. Doporučujeme použít dva upínací čepy pro upevnění masivní upínací čelisti na pracovní stůl stroje. Šrouby do T-drážek DIN 787 – dva šrouby na každou upínací čelist – je třeba objednat samostatně jako upevňovací šrouby podle šířky použité drážky.

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
