Stabilní upínací čelist, ploché provedení AMF 562016, drážka 12,14, 16, 18

Popis produktu

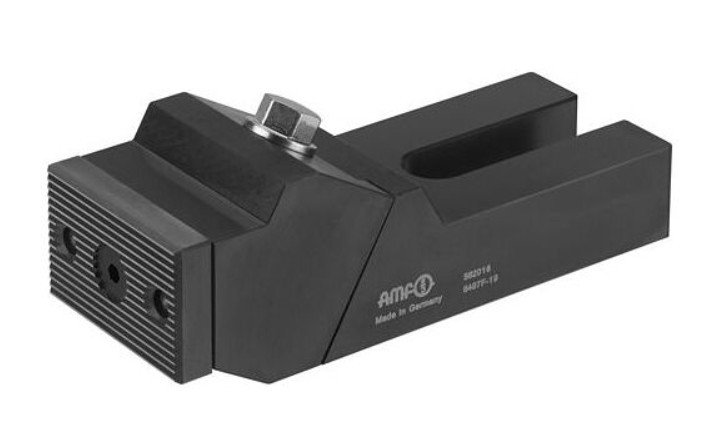

Stabilní upínací čelist, ploché provedení s přesným prizmatickým vedením. Tělo z zušlechtěné oceli, upínací čelisti z kalené na povrchu oceli. Oboustranné čelisti s hladkou stranou pro obráběné obrobky a vroubkovanou stranou pro hrubé povrchy. Upínací síly F1 a F2 zajištěny při optimálním návrhu a využití maximálního utahovacího momentu upevňovacích šroubů.

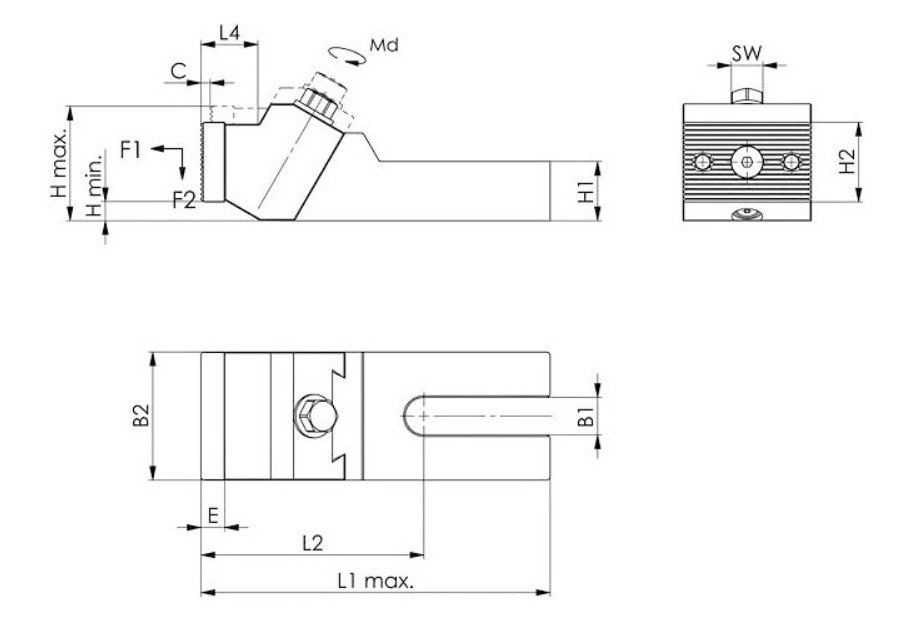

Technická specifikace:

• Drážka: 12,14, 16, 18
• B1: 19
• B2: 65
• C: 6
• E: 12
• H min. (mm): 20
• H max. (mm): 60
• H1: 20
• H2: 40
• L1 max.: 177
• L2: 113
• L4: 29
• SW: 16
• F1 (kN): 8,15,20,28
• F2 (kN): 1,2, 2,2, 3,0, 4,2
• Md (Nm): 20,40,45,60
• Váha (g): 3020

Použití:

Velká upínací plocha činí tyto masivní upínací čelisti vhodnými pro boční upínání obrobků. Doporučujeme použít dva upínací čepy pro upevnění masivní upínací čelisti na pracovní stůl stroje. Šrouby do T-drážek DIN 787 – dva šrouby na každou upínací čelist – je třeba objednat samostatně jako upevňovací šrouby podle šířky použité drážky.

Nevíte si rady při výběru vhodného upínacího prvku pro Váš projekt ? Kontaktujte naše obchodně-technické zástupce ! Pro přechod na sekci kontakty klikněte ZDE
