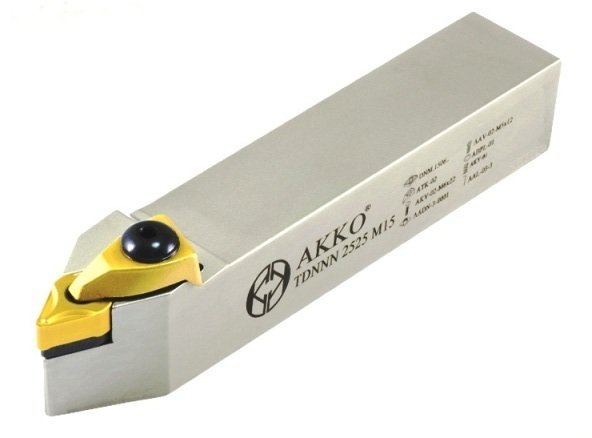

Soustružnický držák VBD TDNNN 1616 H11
Držák je kompatibilní s ISO výměnnými břitovými destičkami typu DNMG. Pro přechod na nákup výměnných břitových destiček použijte níže související produkty.Níže ke stažení katalogový list ve formátu PDF.Přiložené obrázky jsou ilustrační a náleží pravořeznému provedení držáku. … Více
Objednací číslo: M.01.01.01.03.01
Popis produktu
Držák je kompatibilní s ISO výměnnými břitovými destičkami typu DNMG.
Pro přechod na nákup výměnných břitových destiček použijte níže související produkty.
Níže ke stažení katalogový list ve formátu PDF.
Přiložené obrázky jsou ilustrační a náleží pravořeznému provedení držáku.
starší označení nástroje : HS-C-00415

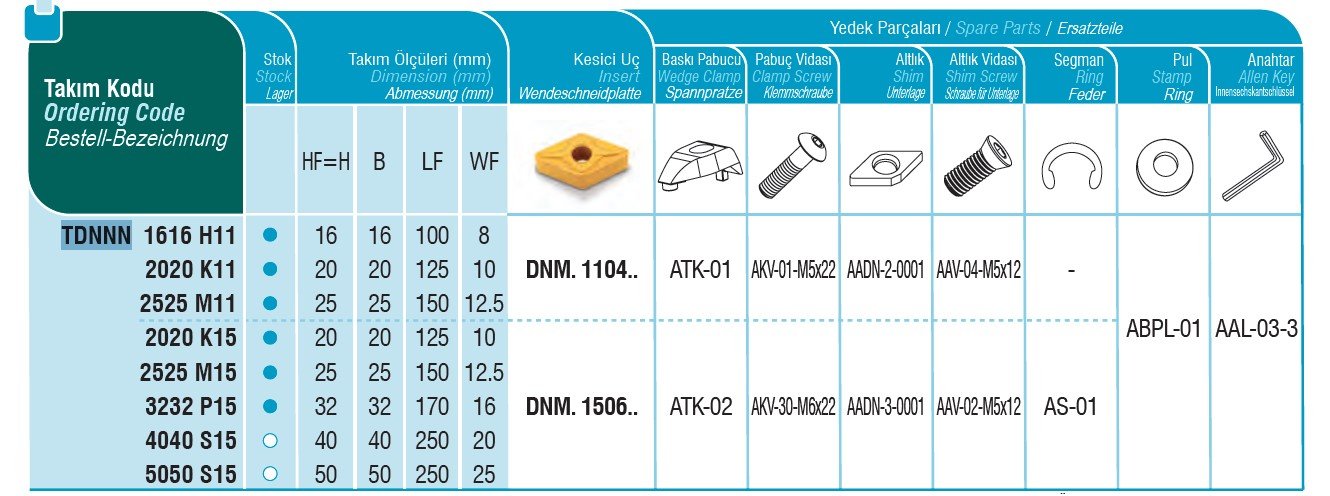

Parametry

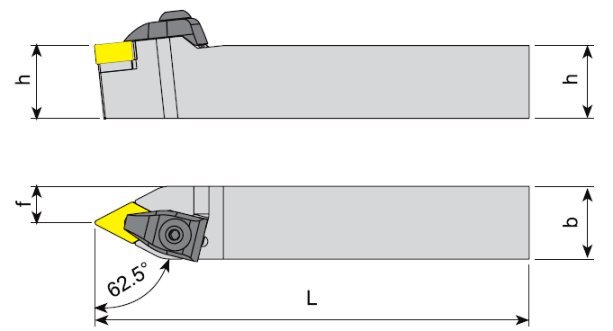

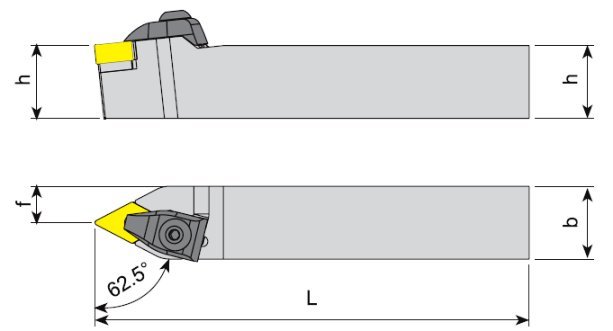

šířka ( WF ) | 8 mm |
výška ( HF ) | 16 mm |
úhel nastavení ostří ( KAPR ) | 62.5 |
celková délka ( LF ) | 100 mm |
upínací čtyřhran - výška (H) | 16 mm |
upínací čtyřhran - šířka (B) | 16 mm |
Skladem | Ne |
Upínací část držáku VBD | Čtyřhran 16x16mm |
Pravé / Levé provedení | Přímé provedení nástroje |
Typ břitové destičky ISO soustružení | Pro VBD typu DNM. 1104.. |
Způsob upnutí VBD | Typ T - upínka |
