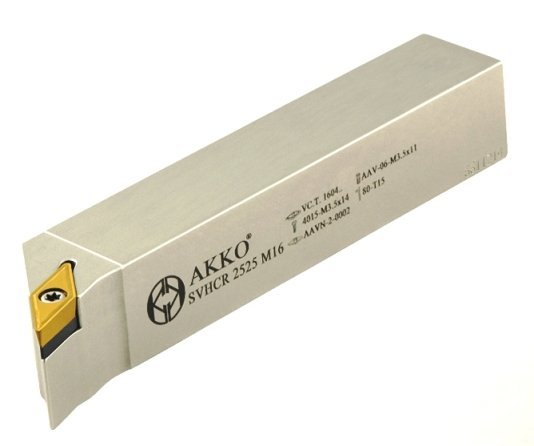

Soustružnický držák VBD SVHCL 3232 P 16
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO S je určeno především pro menší průřezy nožového držáku, pro vnější i vnitřní soustružení. VBD je v lůžku fixována speciálním šroubem,… Více
Skladem Vlašim 2 KS
Objednací číslo: M.01.01.03.09.06
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO S je určeno především pro menší průřezy nožového držáku, pro vnější i vnitřní soustružení. VBD je v lůžku fixována speciálním šroubem, který dosedá do kuželového zahloubení v jejím otvoru. Důležité je jeho přesné dotažení předepsaným krouticím momentem.
starší označení nástroje : HS-C-00590

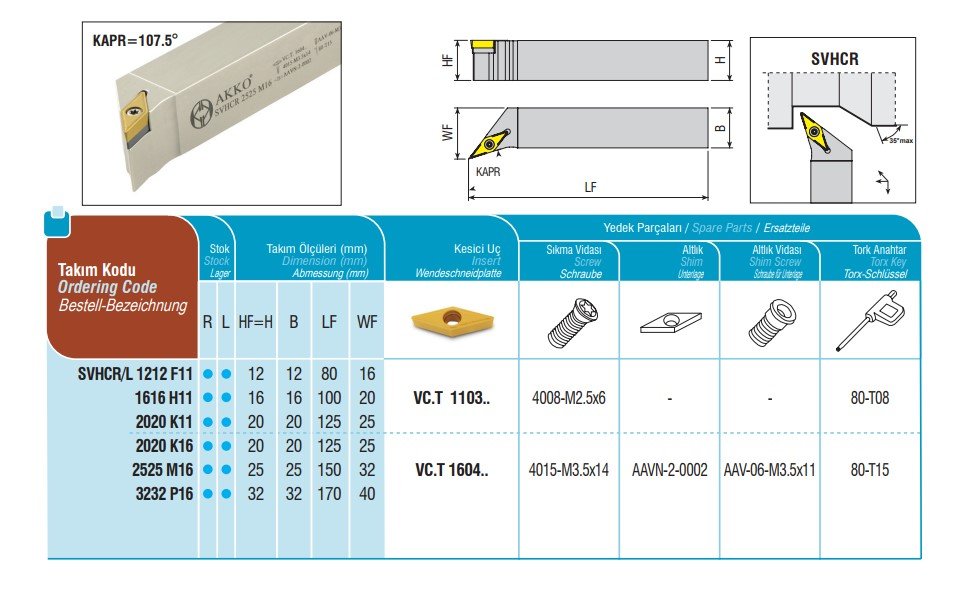

Parametry

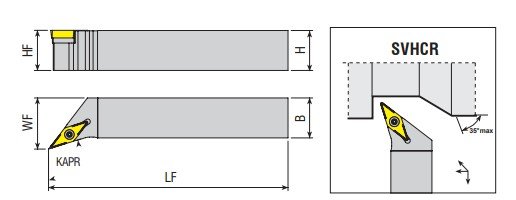

| výška ( HF ) | 32 mm |
| šířka ( WF ) | 40 mm |
| úhel nastavení ostří ( KAPR ) | 107.5 |
| celková délka ( LF ) | 170 mm |
| upínací čtyřhran - výška (H) | 32 mm |
| upínací čtyřhran - šířka (B) | 32 mm |
| Skladem | Ano |
| Upínací část držáku VBD | Čtyřhran 32x32mm |
| Pravé / Levé provedení | Levé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu VC.T 1604.. |
| Způsob upnutí VBD | Typ S - šroubek |
