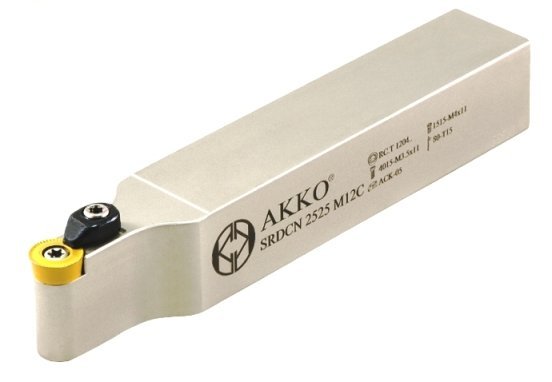

Soustružnický držák VBD SRDCN 2525 M20C
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO S je určeno především pro menší průřezy nožového držáku, pro vnější i vnitřní soustružení. VBD je v lůžku fixována speciálním šroubem,… Více
Objednací číslo: M.01.01.03.21.18
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO S je určeno především pro menší průřezy nožového držáku, pro vnější i vnitřní soustružení. VBD je v lůžku fixována speciálním šroubem, který dosedá do kuželového zahloubení v jejím otvoru. Důležité je jeho přesné dotažení předepsaným krouticím momentem.
starší označení nástroje : HS-C-03746

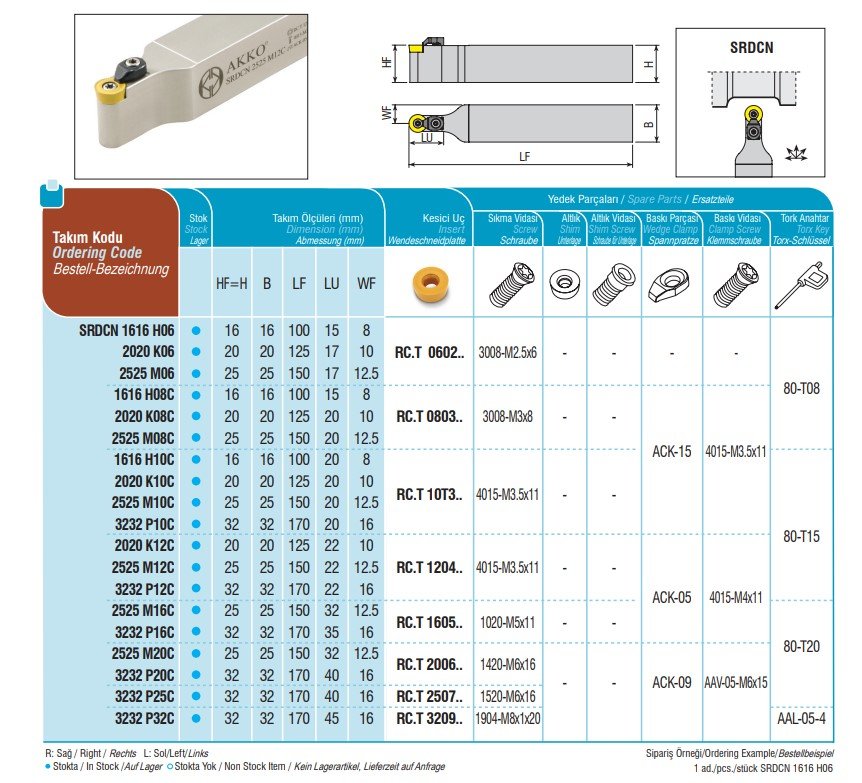

Parametry

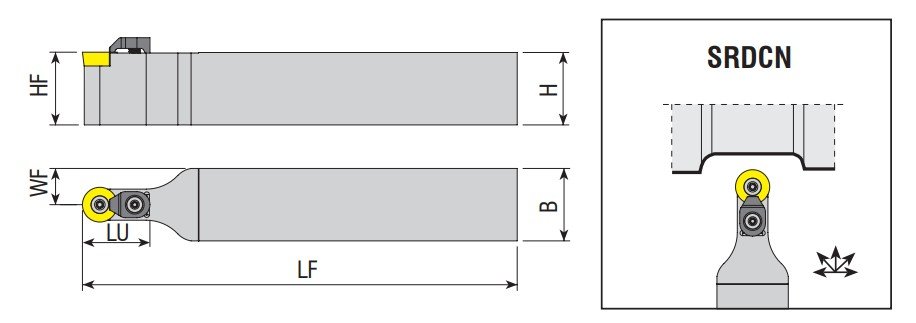

výška ( HF ) | 25 mm |
šířka ( WF ) | 12.5 mm |
úhel nastavení ostří ( KAPR ) | 0 |
celková délka ( LF ) | 150 mm |
upínací čtyřhran - výška (H) | 25 mm |
upínací čtyřhran - šířka (B) | 25 mm |
Skladem | Ne |
Upínací část držáku VBD | Čtyřhran 25x25mm |
Pravé / Levé provedení | Přímé provedení nástroje |
Typ břitové destičky ISO soustružení | Pro VBD typu RC.T 2006.. |
Způsob upnutí VBD | Typ S - šroubek |
