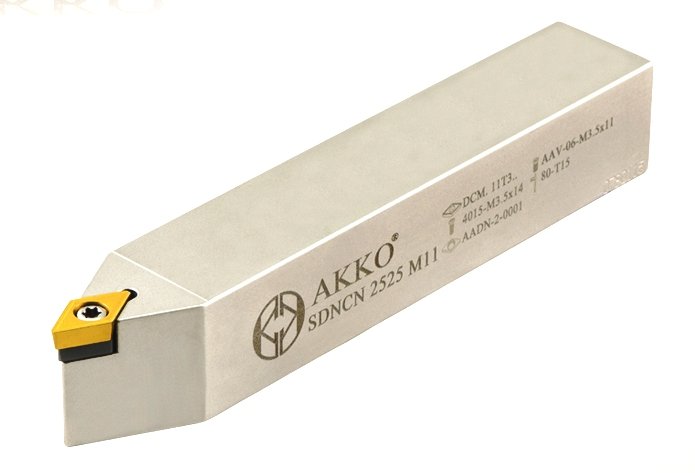

Soustružnický držák VBD SDNCN 2525 M 11
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO S je určeno především pro menší průřezy nožového držáku, pro vnější i vnitřní soustružení. VBD je v lůžku fixována speciálním šroubem,… Více
Skladem Vlašim 3 KS
Objednací číslo: M.01.01.03.11.05
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO S je určeno především pro menší průřezy nožového držáku, pro vnější i vnitřní soustružení. VBD je v lůžku fixována speciálním šroubem, který dosedá do kuželového zahloubení v jejím otvoru. Důležité je jeho přesné dotažení předepsaným krouticím momentem.
starší označení nástroje : HS-C-00603

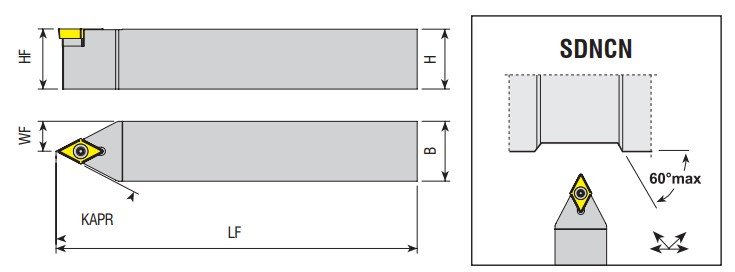

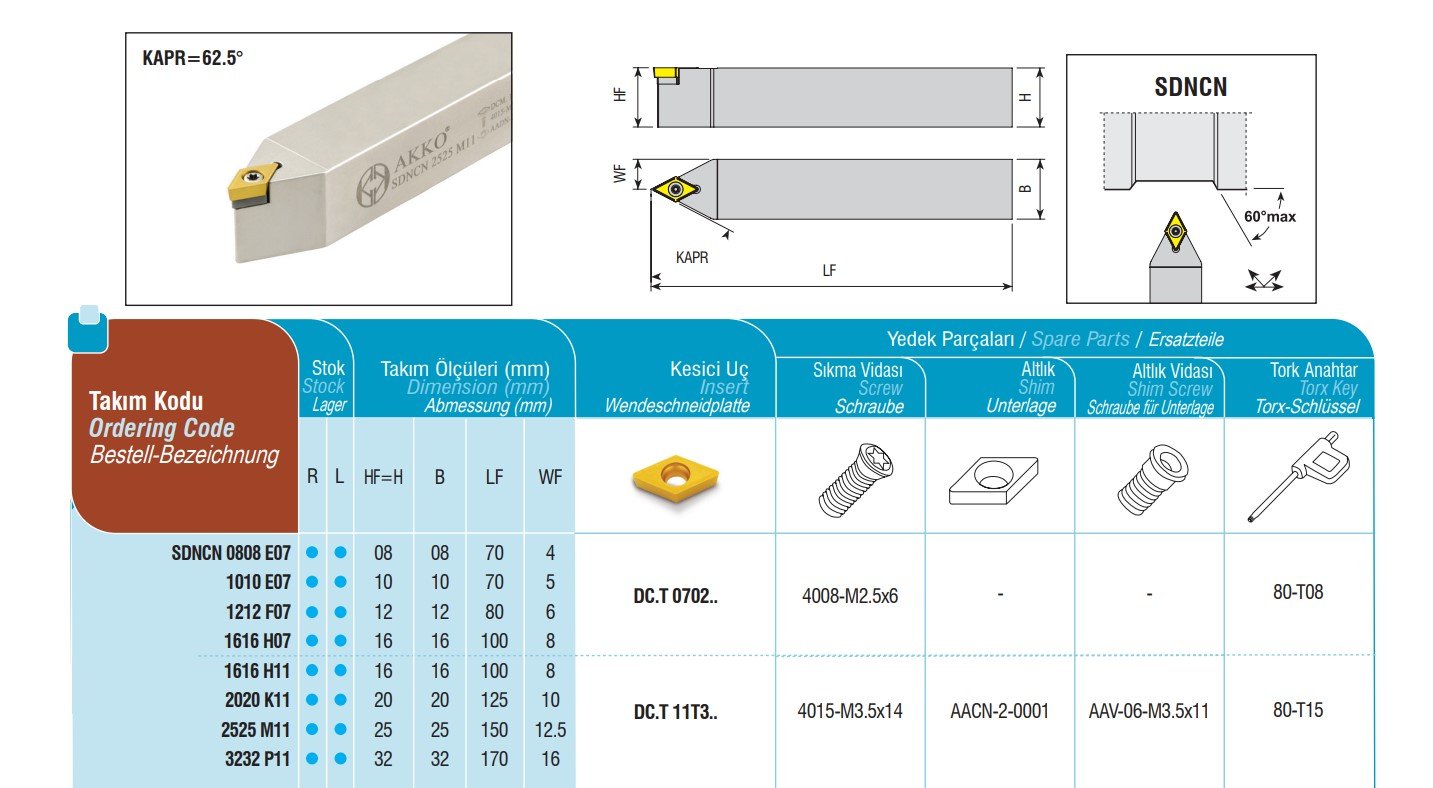

Parametry
| výška ( HF ) | 25 mm |
| šířka ( WF ) | 12.5 mm |
| úhel nastavení ostří ( KAPR ) | 62.5 |
| celková délka ( LF ) | 150 mm |
| upínací čtyřhran - výška (H) | 25 mm |
| upínací čtyřhran - šířka (B) | 25 mm |
| Skladem | Ano |
| Upínací část držáku VBD | Čtyřhran 25x25mm |
| Pravé / Levé provedení | Přímé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu DC.T 11T3.. |
| Způsob upnutí VBD | Typ S - šroubek |
