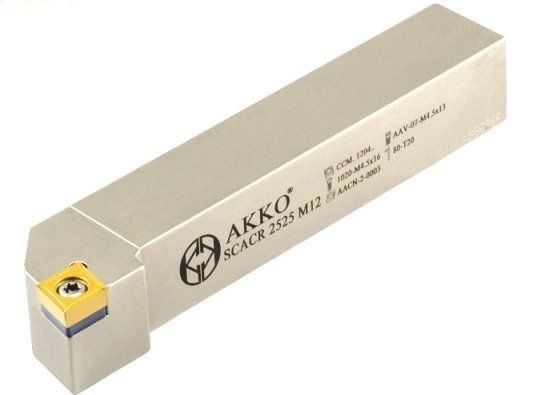

Soustružnický držák VBD SCACL 1010 E 06
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO S je určeno především pro menší průřezy nožového držáku, pro vnější i vnitřní soustružení. VBD je v lůžku fixována speciálním šroubem,… Více
Objednací číslo: M.01.01.03.37.04
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO S je určeno především pro menší průřezy nožového držáku, pro vnější i vnitřní soustružení. VBD je v lůžku fixována speciálním šroubem, který dosedá do kuželového zahloubení v jejím otvoru. Důležité je jeho přesné dotažení předepsaným krouticím momentem.
starší označení nástroje : HS-C-00674

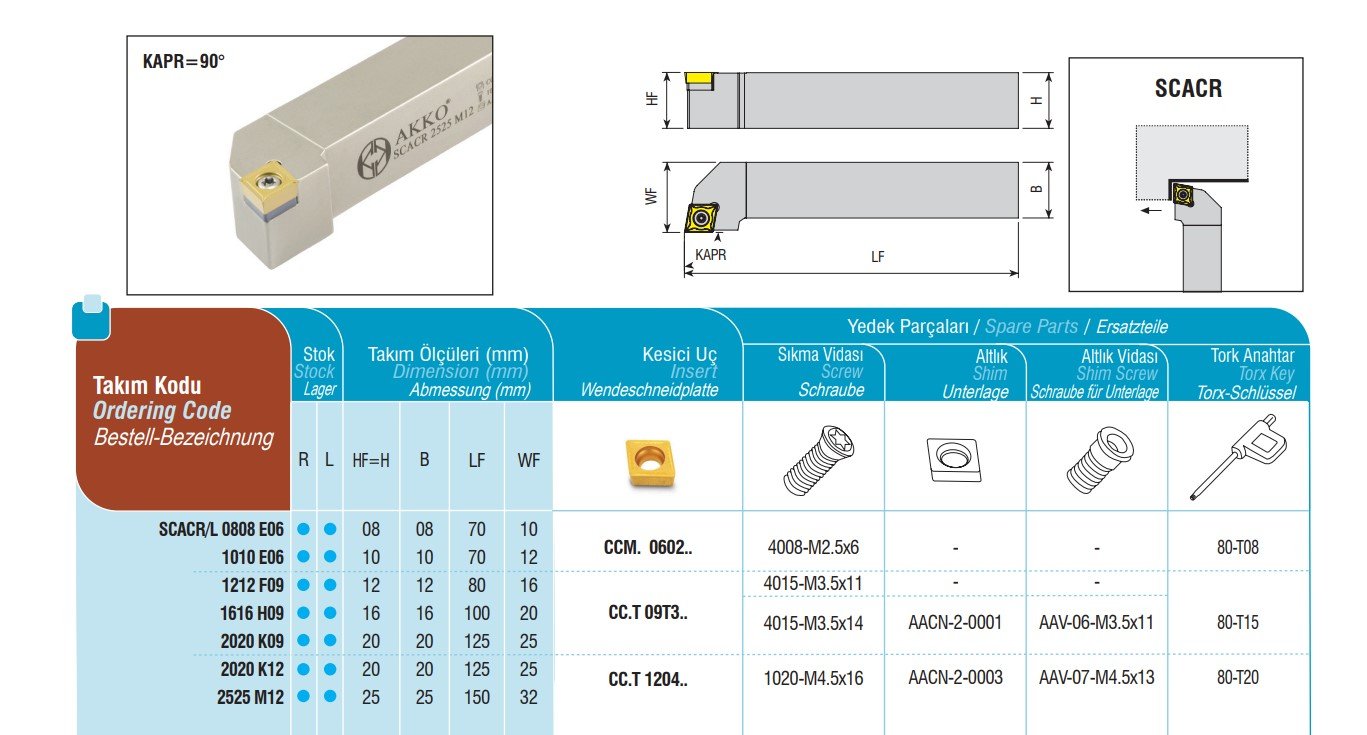

Parametry

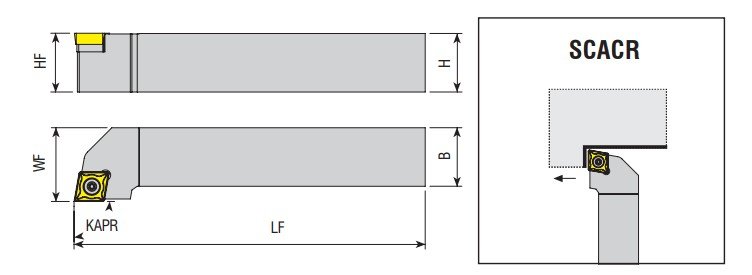

| celková délka ( LF ) | 70 mm |
| úhel nastavení ostří ( KAPR ) | 90 |
| šířka ( WF ) | 12 mm |
| výška ( HF ) | 10 mm |
| upínací čtyřhran - výška (H) | 10 mm |
| upínací čtyřhran - šířka (B) | 10 mm |
| Skladem | Ano |
| Upínací část držáku VBD | Čtyřhran 10x10mm |
| Pravé / Levé provedení | Levé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu CC.T 0602.. |
| Způsob upnutí VBD | Typ S - šroubek |
