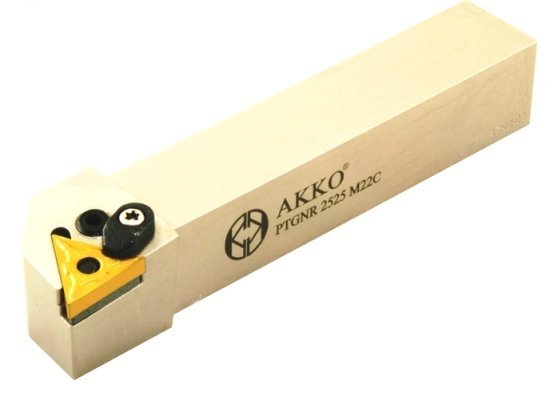

Soustružnický držák VBD PTGNR 3232 P16
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění… Více
Na objednávku do
7 dnů
U výrobce 28 ks
Objednací číslo: M.01.01.04.19.09
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění větších vnitřních i vnějších průměrů.
starší označení nástroje : HS-C-03507

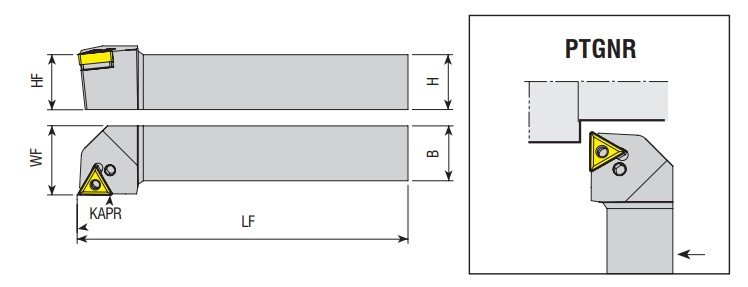

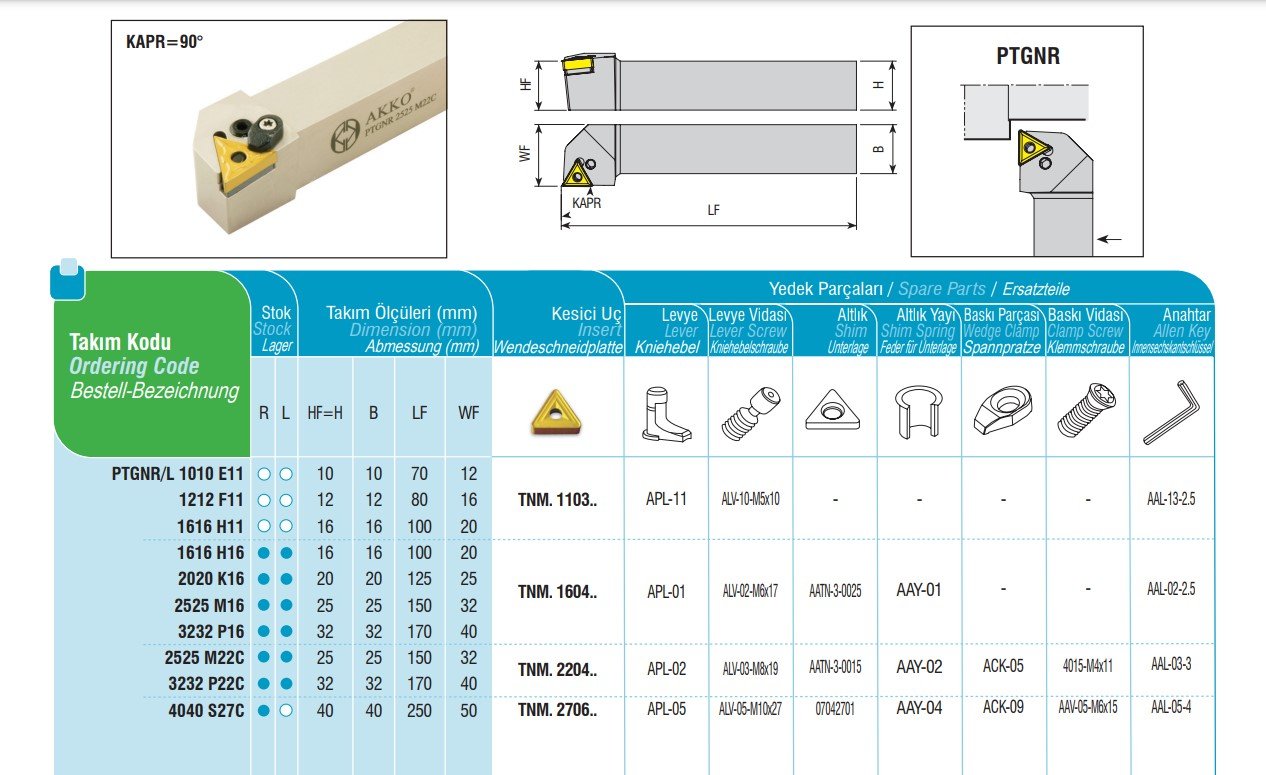

Parametry
| šířka ( WF ) | 20 mm |
| celková délka ( LF ) | 100 mm |
| výška ( HF ) | 32 mm |
| úhel nastavení ostří ( KAPR ) | 90 |
| upínací čtyřhran - výška (H) | 32 mm |
| upínací čtyřhran - šířka (B) | 32 mm |
| Skladem | Ne |
| Upínací část držáku VBD | Čtyřhran 32x32mm |
| Pravé / Levé provedení | Pravé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu TNM. 1604.. |
| Způsob upnutí VBD | Typ P - úhlová páčka |
