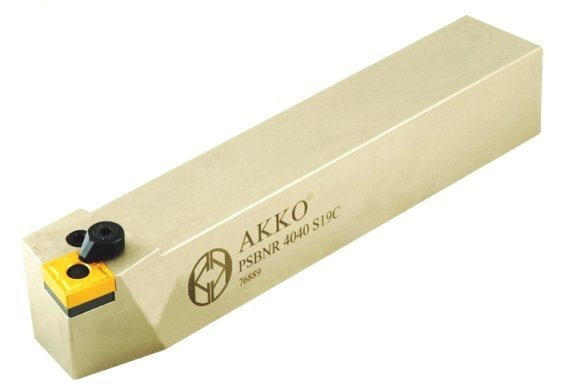

Soustružnický držák VBD PSBNR 4040 S 25C
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění… Více
Objednací číslo: M.01.01.04.21.07
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění větších vnitřních i vnějších průměrů.
starší označení nástroje : HS-C-04756

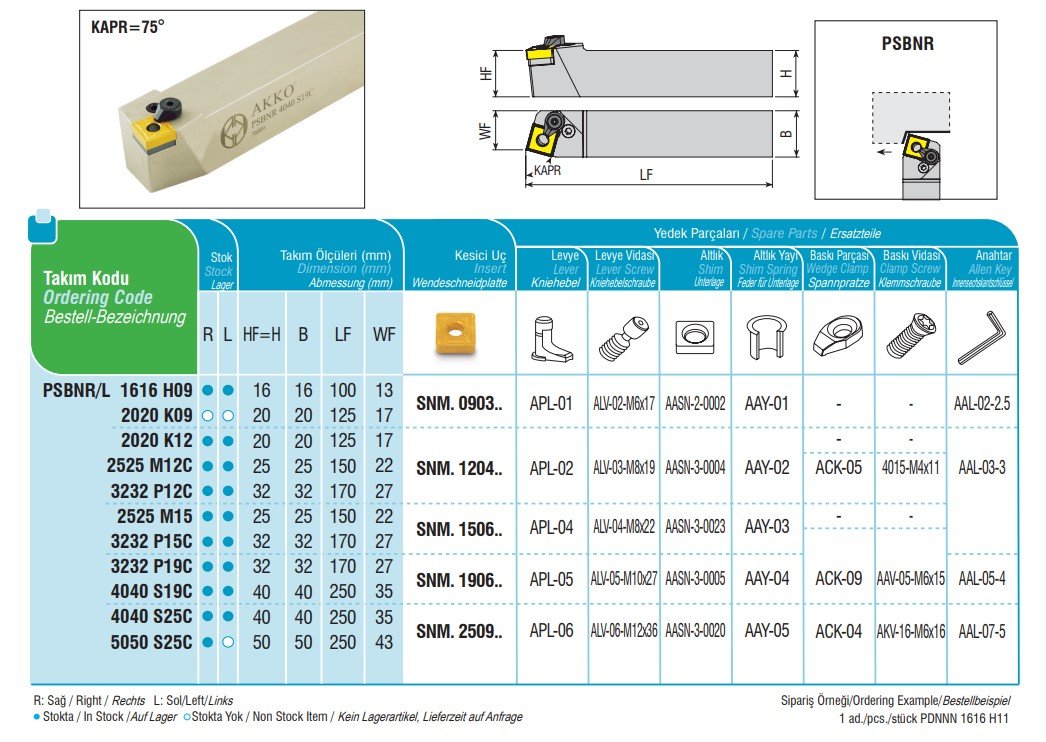

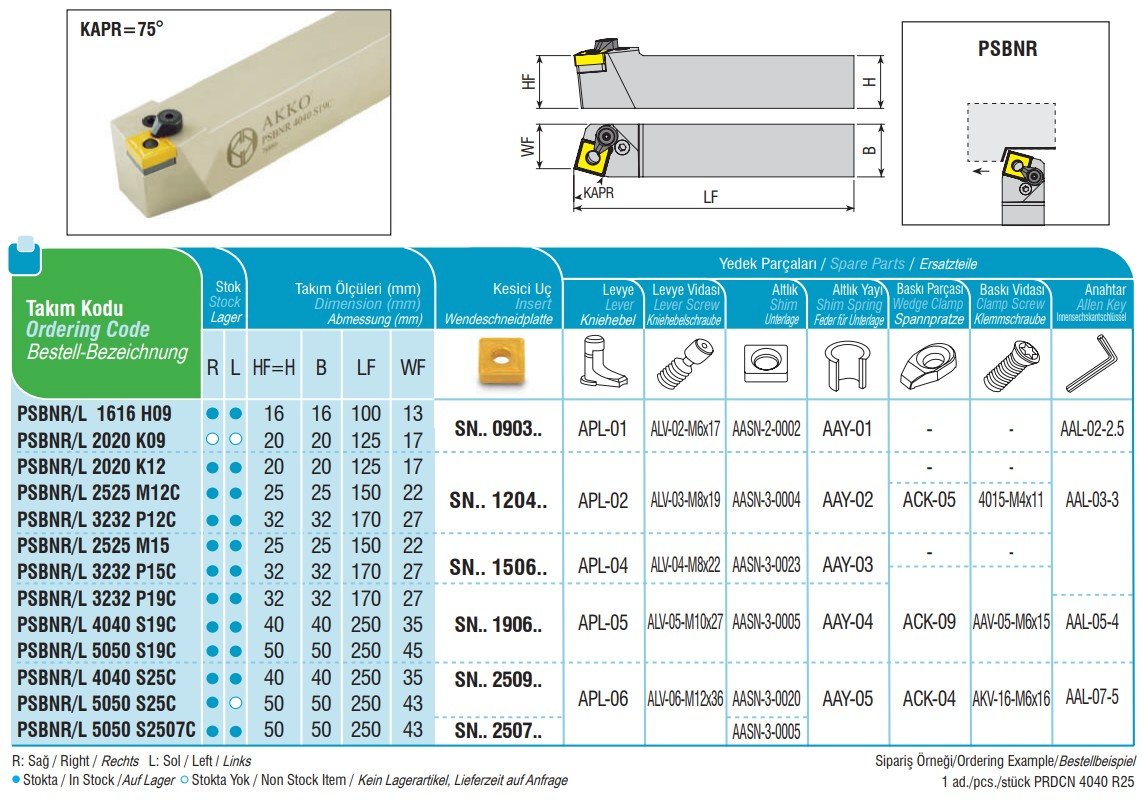

Parametry

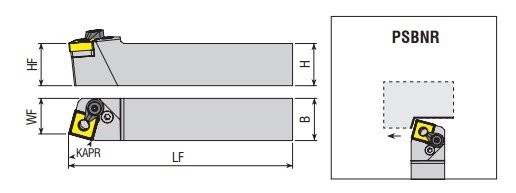

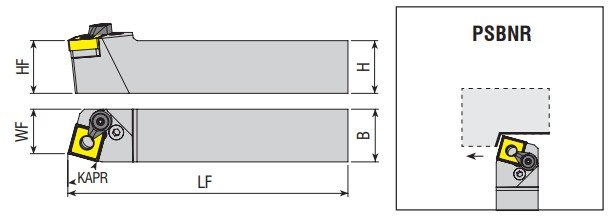

| celková délka ( LF ) | 150 mm |
| úhel nastavení ostří ( KAPR ) | 75 |
| šířka ( WF ) | 22 mm |
| výška ( HF ) | 40 mm |
| upínací čtyřhran - výška (H) | 40 mm |
| upínací čtyřhran - šířka (B) | 40 mm |
| Skladem | Ne |
| Upínací část držáku VBD | Čtyřhran 40x40mm |
| Pravé / Levé provedení | Pravé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu SNM. 2509.. |
| Způsob upnutí VBD | Typ P - úhlová páčka |
