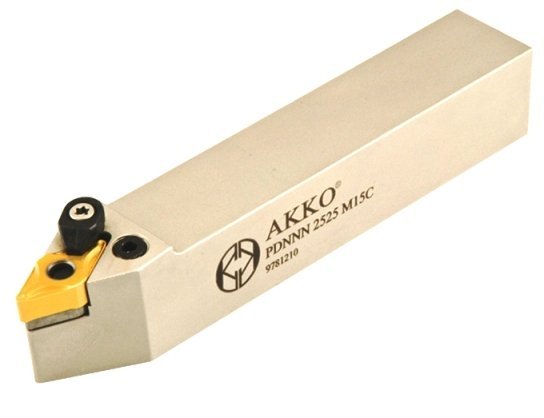

Soustružnický držák VBD PDNNN 1616 H11
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění… Více
Na objednávku do
7 dnů
U výrobce 20 ks
Objednací číslo: M.01.01.04.07.01
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění větších vnitřních i vnějších průměrů.
starší označení nástroje : HS-C-01009

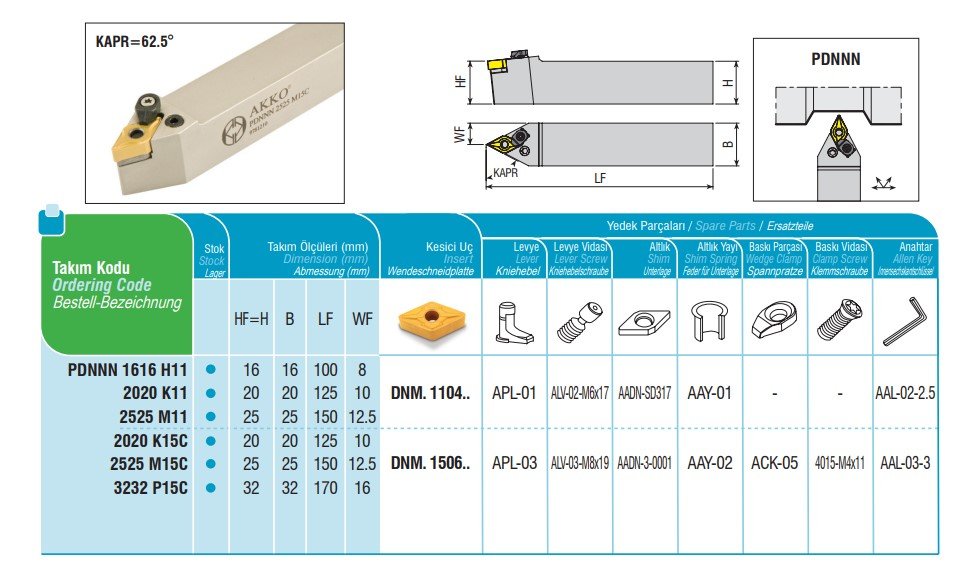

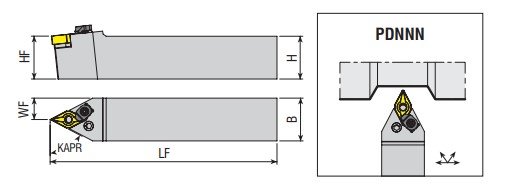

Parametry
| šířka ( WF ) | 8 mm |
| výška ( HF ) | 16 mm |
| úhel nastavení ostří ( KAPR ) | 62.5 |
| celková délka ( LF ) | 100 mm |
| upínací čtyřhran - výška (H) | 16 mm |
| upínací čtyřhran - šířka (B) | 16 mm |
| Skladem | Ne |
| Upínací část držáku VBD | Čtyřhran 16x16mm |
| Pravé / Levé provedení | Přímé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu DNM. 1104.. |
| Způsob upnutí VBD | Typ P - úhlová páčka |
