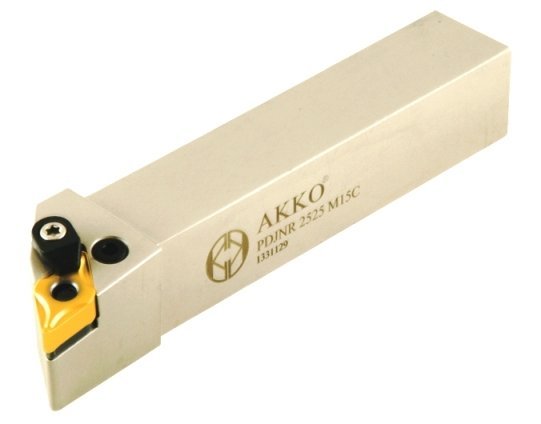

Soustružnický držák VBD PDJNR 1616 H11
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění… Více
Skladem Vlašim 1 KS
Objednací číslo: M.01.01.04.05.01
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění větších vnitřních i vnějších průměrů.
starší označení nástroje : HS-C-00997

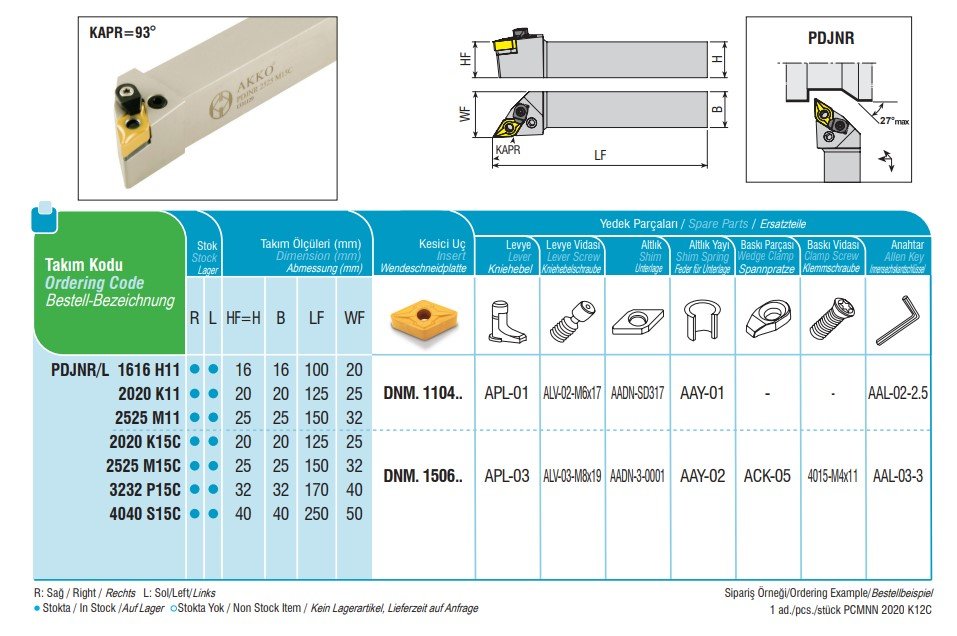

Parametry

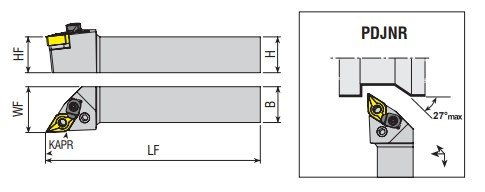

| šířka ( WF ) | 20 mm |
| výška ( HF ) | 16 mm |
| úhel nastavení ostří ( KAPR ) | 93 |
| celková délka ( LF ) | 100 mm |
| upínací čtyřhran - výška (H) | 16 mm |
| upínací čtyřhran - šířka (B) | 16 mm |
| Skladem | Ano |
| Upínací část držáku VBD | Čtyřhran 16x16mm |
| Pravé / Levé provedení | Pravé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu DNM. 1104.. |
| Způsob upnutí VBD | Typ P - úhlová páčka |
