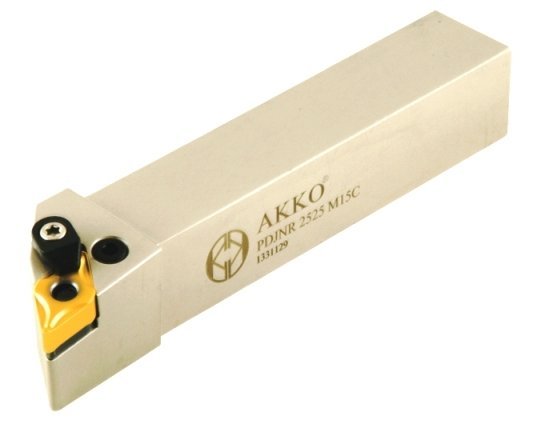

Soustružnický držák VBD PDJNL 2525 M15C
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění… Více
Objednací číslo: M.01.01.04.06.06
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO P ( např. držák PCLNR ) pomocí vnitřní páky je určeno pro negativní VBD k vnějšímu hrubování a dokončování, resp. převážně k obrábění větších vnitřních i vnějších průměrů.
starší označení nástroje : HS-C-01006

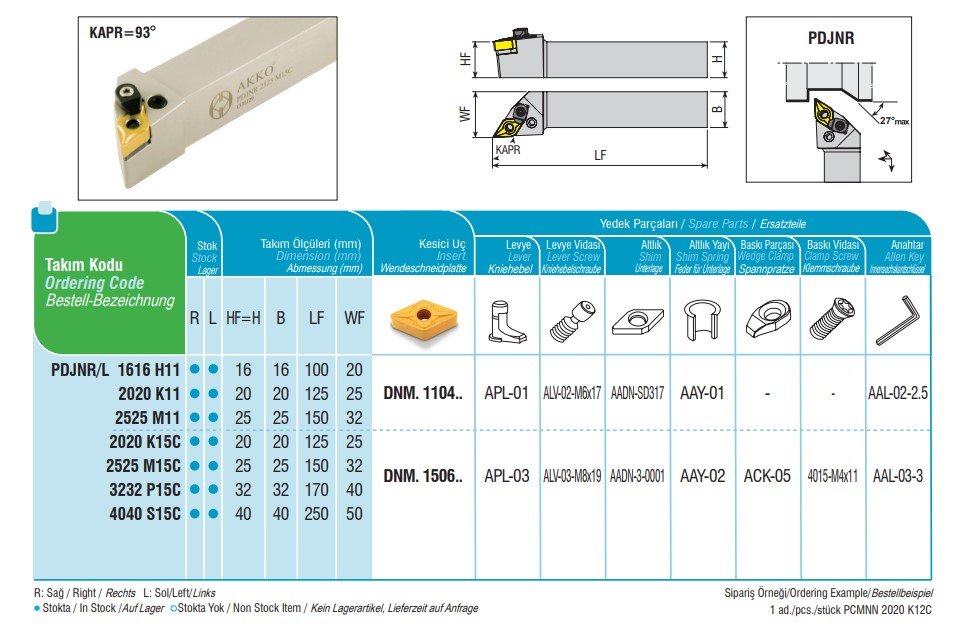

Parametry

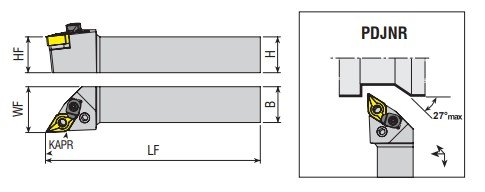

| celková délka ( LF ) | 150 mm |
| úhel nastavení ostří ( KAPR ) | 93 |
| šířka ( WF ) | 32 mm |
| výška ( HF ) | 25 mm |
| upínací čtyřhran - výška (H) | 25 mm |
| upínací čtyřhran - šířka (B) | 25 mm |
| Skladem | Ano |
| Upínací část držáku VBD | Čtyřhran 25x25mm |
| Pravé / Levé provedení | Levé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu DNM. 1506.. |
| Způsob upnutí VBD | Typ P - úhlová páčka |
