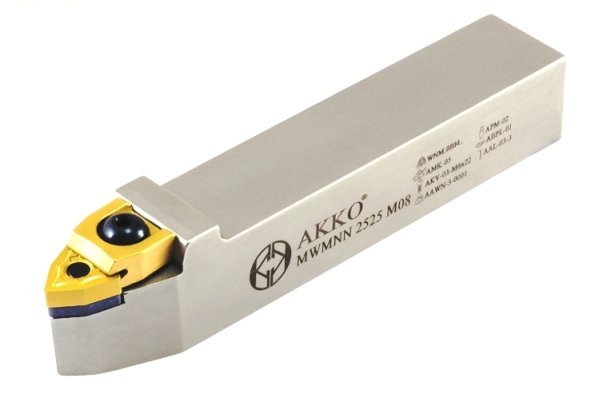

Soustružnický držák VBD MWMNN 2020 K 08
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO M s čepem a vnější upínkou je vhodný tam, kde se předpokládá zvýšené dynamické namáhání, a to převážně u vnějšího, ale i vnitřního… Více
Skladem Vlašim 1 KS
Objednací číslo: M.01.01.02.04.01
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO M s čepem a vnější upínkou je vhodný tam, kde se předpokládá zvýšené dynamické namáhání, a to převážně u vnějšího, ale i vnitřního soustružení.
starší označení nástroje : HS-C-00524

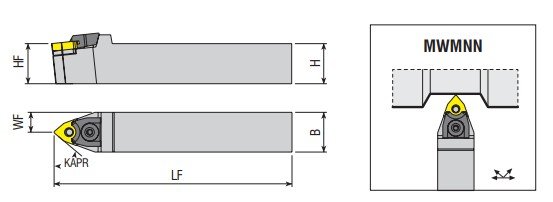

Parametry
| výška ( HF ) | 20 mm |
| šířka ( WF ) | 10 mm |
| úhel nastavení ostří ( KAPR ) | 50 |
| celková délka ( LF ) | 125 mm |
| upínací čtyřhran - výška (H) | 20 mm |
| upínací čtyřhran - šířka (B) | 20 mm |
| Skladem | Ano |
| Upínací část držáku VBD | Čtyřhran 20x20mm |
| Pravé / Levé provedení | Přímé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu WNM. 0804.. |
| Způsob upnutí VBD | Typ M - upínka + čep |
