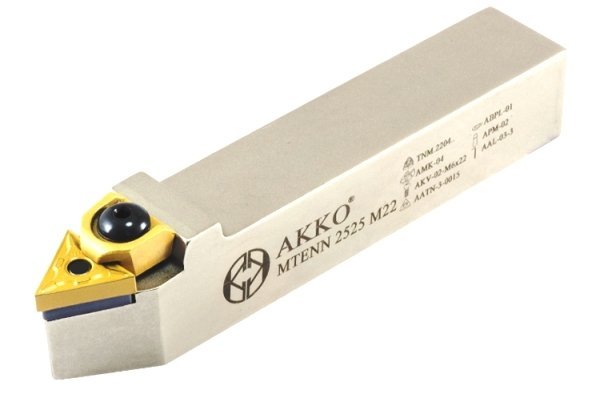

Soustružnický držák VBD MTENN 4040 S22
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO M s čepem a vnější upínkou je vhodný tam, kde se předpokládá zvýšené dynamické namáhání, a to převážně u vnějšího, ale i vnitřního… Více
Objednací číslo: M.01.01.02.01.07
Popis produktu
Způsob upnutí řezné destičky (VBD) koresponduje s jejím typem a je dle ISO označen písmenem obsaženým i v kódovém označení nože. Upínání typu ISO M s čepem a vnější upínkou je vhodný tam, kde se předpokládá zvýšené dynamické namáhání, a to převážně u vnějšího, ale i vnitřního soustružení.
starší označení nástroje : HS-C-04740

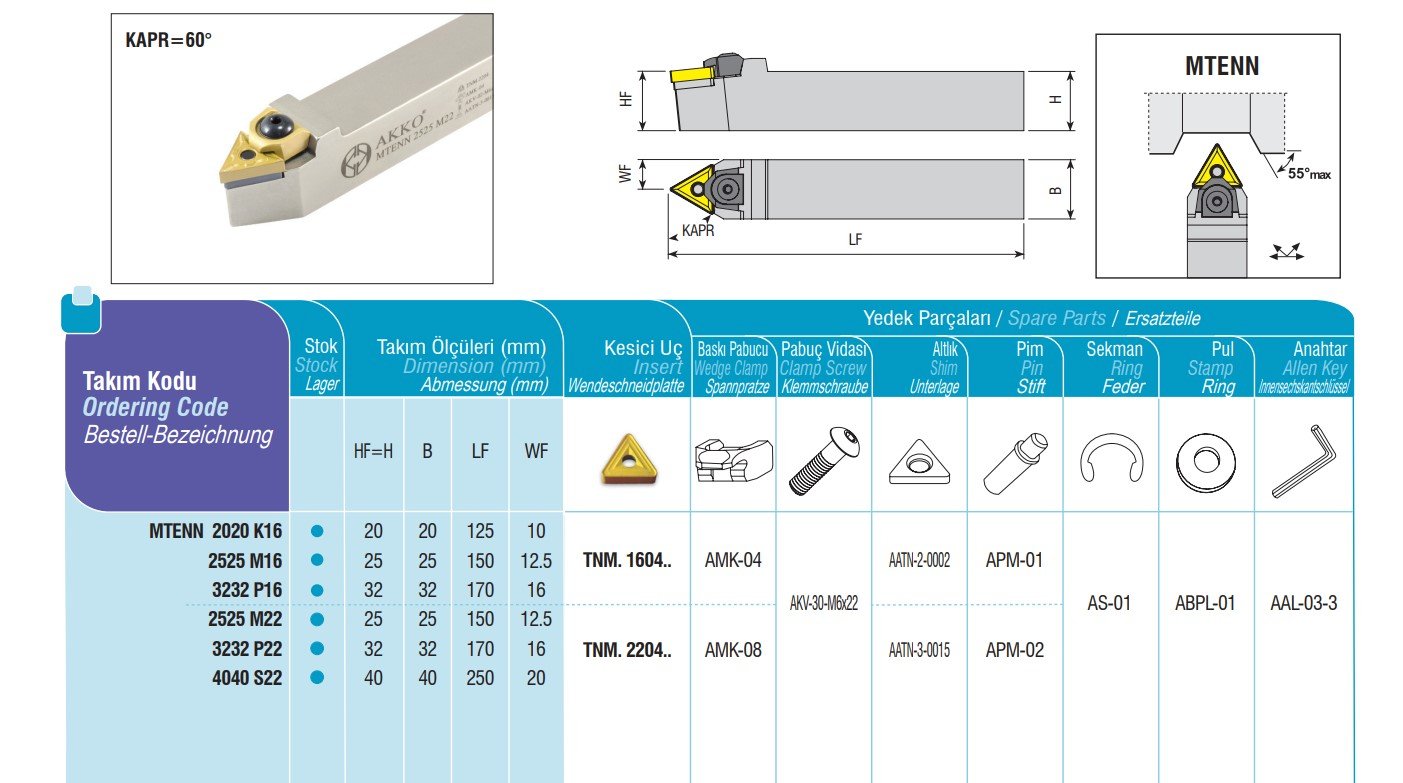

Parametry

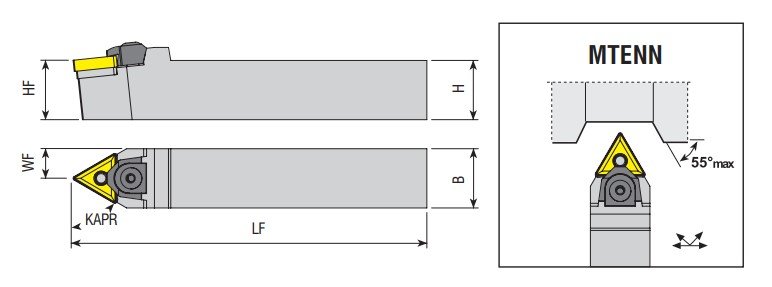

výška ( HF ) | 40 mm |
šířka ( WF ) | 20 mm |
úhel nastavení ostří ( KAPR ) | 60 |
celková délka ( LF ) | 250 mm |
upínací čtyřhran - výška (H) | 40 mm |
upínací čtyřhran - šířka (B) | 40 mm |
Skladem | Ne |
Upínací část držáku VBD | Čtyřhran 40x40mm |
Pravé / Levé provedení | Přímé provedení nástroje |
Typ břitové destičky ISO soustružení | Pro VBD typu TNM. 2204.. |
Způsob upnutí VBD | Typ M - upínka + čep |
