Soustružnický držák VBD CKJNL 4040 S 16
Držák je kompatibilní s ISO výměnnými břitovými destičkami typu KNUX. pro přechod na položku VBD KNU.. klikněte ZDE Více informací o kompletním sortimentu nástrojových držáků AKKO najdete na www.akko.cz. Níže ke stažení katalogový list ve formát JPG. Přiložené obrázky jsou… Více
Objednací číslo: M.01.01.05.02.06
Popis produktu

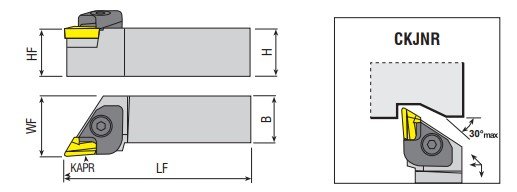

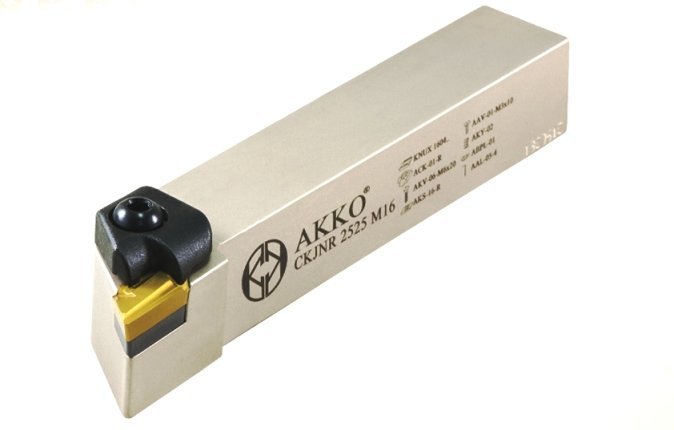

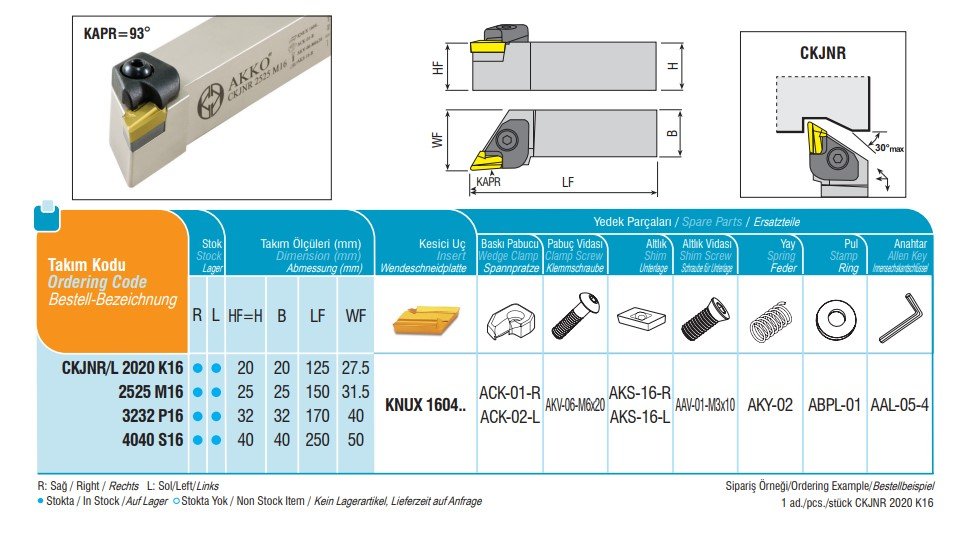

Držák je kompatibilní s ISO výměnnými břitovými destičkami typu KNUX. pro přechod na položku VBD KNU.. klikněte ZDE Více informací o kompletním sortimentu nástrojových držáků AKKO najdete na www.akko.cz. Níže ke stažení katalogový list ve formát JPG. Přiložené obrázky jsou ilustrační a náleží pravořeznému provedení držáku
starší označení nástroje : HS-C-01129
Parametry
| celková délka ( LF ) | 250 mm |
| úhel nastavení ostří ( KAPR ) | 93 |
| šířka ( WF ) | 50 mm |
| výška ( HF ) | 40 mm |
| upínací čtyřhran - výška (H) | 40 mm |
| upínací čtyřhran - šířka (B) | 40 mm |
| Skladem | Ne |
| Upínací část držáku VBD | Čtyřhran 40x40mm |
| Pravé / Levé provedení | Levé provedení nástroje |
| Typ břitové destičky ISO soustružení | Pro VBD typu KNUX 1604.. |
| Způsob upnutí VBD | Typ C - upínka pro VBD bez otvoru |
