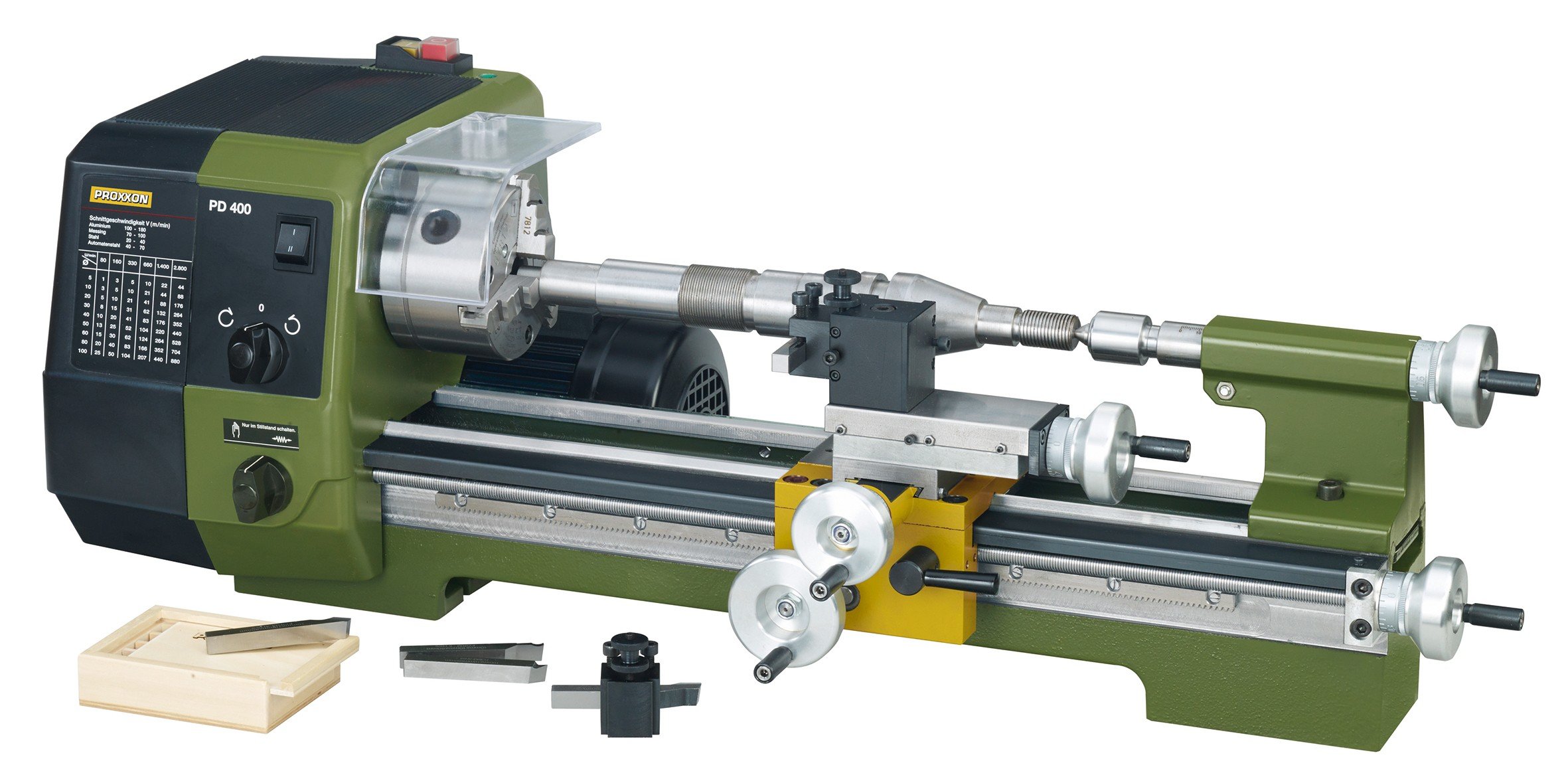

Soustruh PD 400
Na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod. Soustruh PD 400 lze při použití příslušenství využít i na vrtání, frézování… Více
Skladem Vlašim 0 KS
Dostupnost:
Na dotaz
Objednací číslo: HS-EDU87
Popis produktu

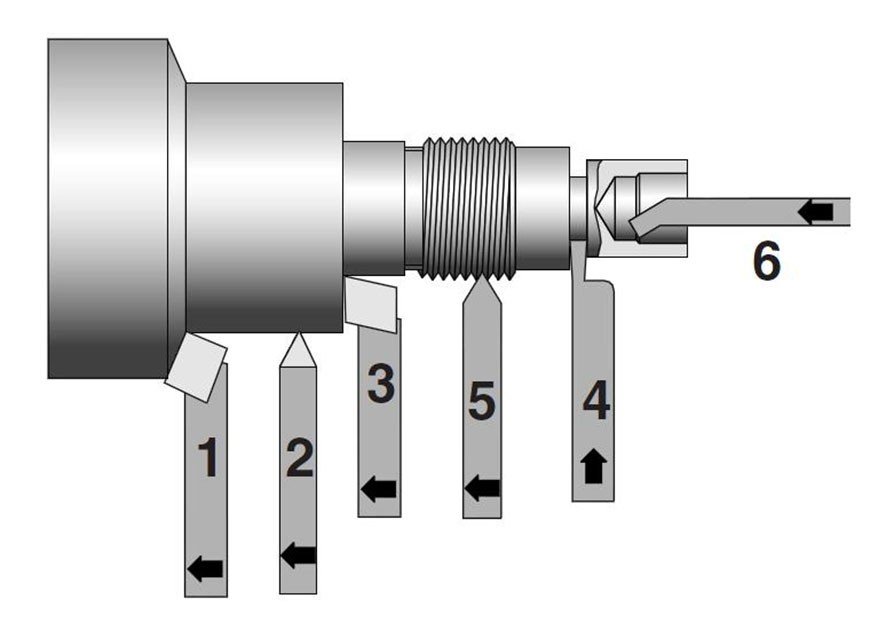

Na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod.
Soustruh PD 400 lze při použití příslušenství využít i na vrtání, frézování a drážkování.
Pro obrábění oceli, mosazi, hliníku a plastu.
Montážní příruba pro upevnění vrtacího a frézovacího zařízení PF 230.

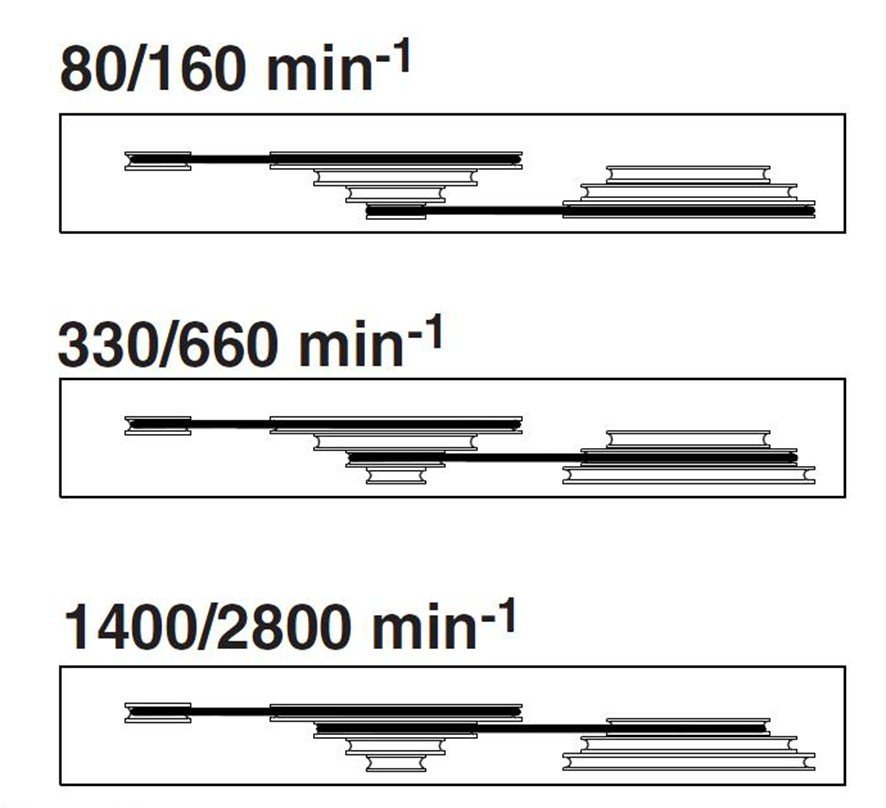

Soustruh je poháněn silným tichým motorem s možností šesti rychlostí otáčení vřetene nastavitelných přesouváním hnacího řemene v rozsahu 80 - 2.800/min.

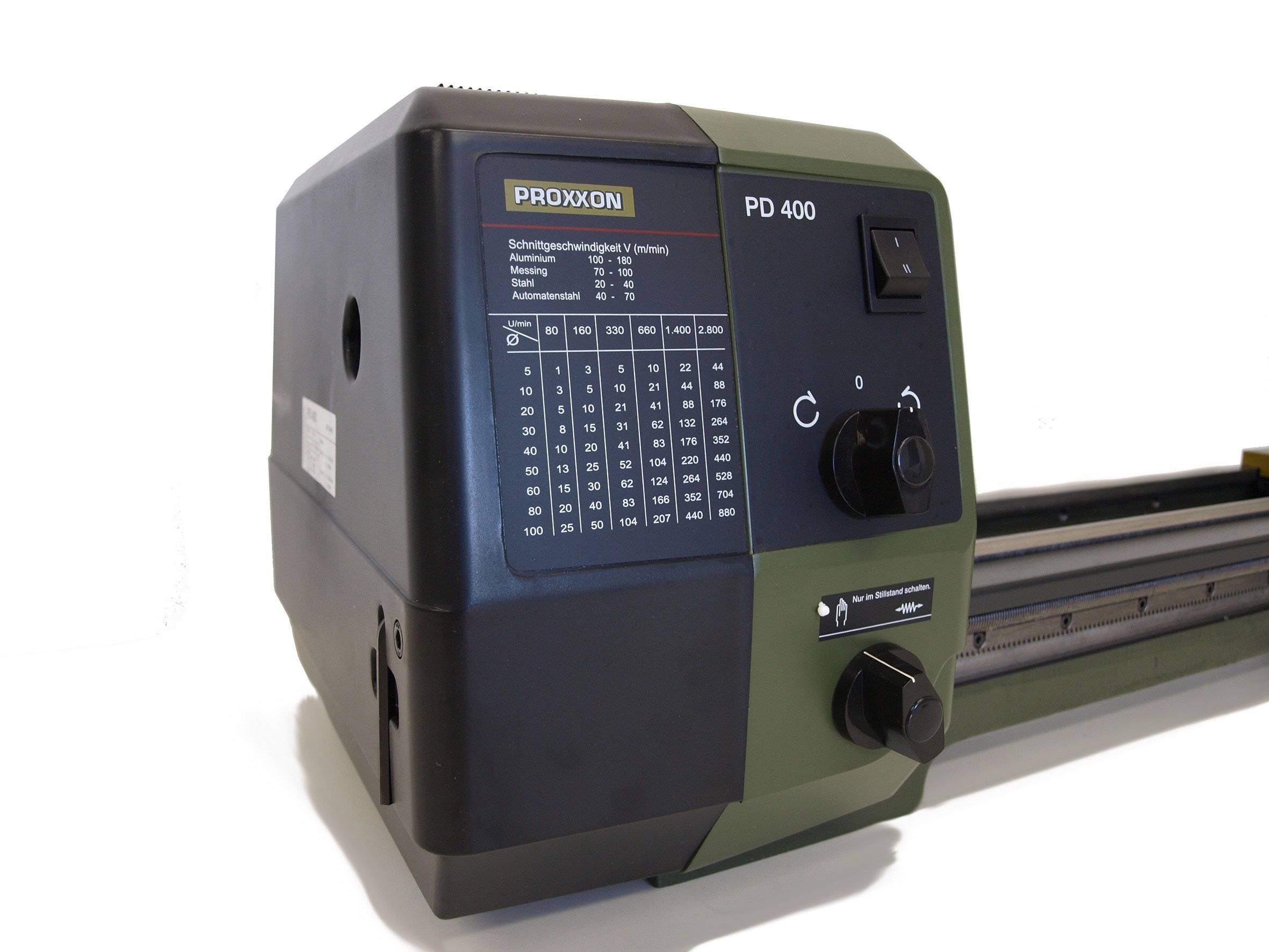

Hlavní vypínač motoru je s automatickou ochranou proti opětovnému sepnutí v případě výpadku proudu.
Příčně žebrované strojní lože je vyrobeno z šedé litiny, s broušeným širokorozchodným prizmatickým vedením suportu a koníku. I při vysokém zatížení pracuje bez vibrací.
Na zadní části lože je příruba pro montáž vrtací a frézovací hlavy PF 230.
V přední části lože je vodící šroub s trapézovým závitem (12 x 1,5) pro posuv suportu.
Předimenzované hlavní vřeteno je přesný tlakový hliníkový odlitek se dvěma nastavitelnými kuželovými ložisky a upínkou na MK 3 na straně sklíčidla (přesnost vystředěného běhu bez sklíčidla 1/100 mm) s průchodem o Ø 20,5 mm pro vložení dlouhých tyčí.
Automatický strojní posuv 0,07 nebo 0,14 mm/otáčku. Vodicí vřeteno s trapézovým závitem 12 x 1,5 mm.
Sklíčidlo - vysoce kvalitní přesné 3-čelisťové sklíčidlo podle DIN 6386 třída 1 (tolerance 0,04 mm) Ø 100 mm. Upínací rozsah čelistí 3 – 100 mm včetně bezpečnostního krytu sklíčidla.
Koník je přesný tlakový hliníkový odlitek s možností posuvu a aretace upevňovacím šroubem k loži.
Pinola má Ø 24 mm a lze ji vysunout do 40 mm, s přehlednou milimetrovou stupnicí a otočným upínacím hrotem s morse kuželem MK 2.

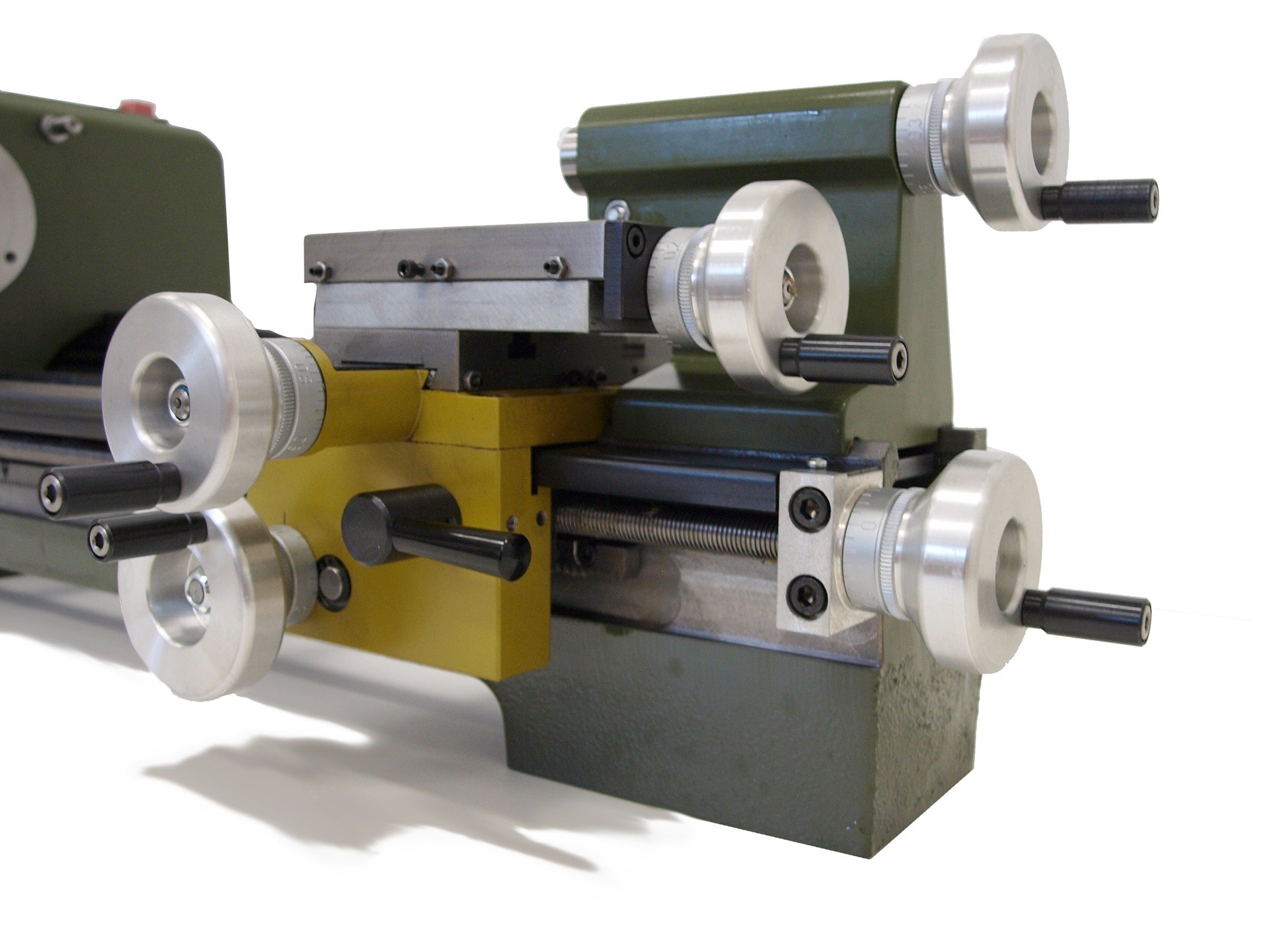

Support: přesný tlakový zinkový odlitek, který lze posunovat pomocí ovládacího kolečka pro rychlé nastavení. Ze přední části suportu je páčka spojky pro matici šroubového vřetene.

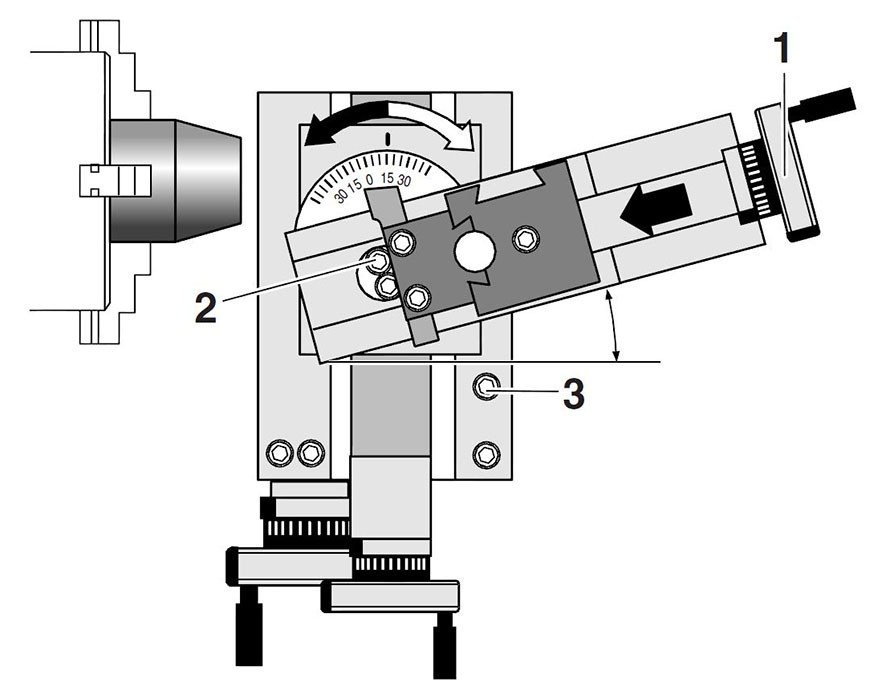

Příčné a horní saně jsou vyrobeny z oceli (rozchod příčných saní 85mm, horní saně rozchod 52 mm). Horní saně jsou otočné až do 45° se stupnicí pro soutružení kuželů.
Rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných držáků soustružnických nožů pro velikost nože 10 x 10 mm.
Ovládací posuvná kolečka jsou vyrobena z hliníku s nastavitelnou stupnicí na kroužku na nulovou hodnotu.
Rozsah otáčení pro příčné a podélné saně je 1 dílek = 0,025 mm, 1 otočení = 1 mm. Rozsah otáčení pinoly a vodícího šroubového vřetene je 1 dílek = 0,05 mm, 1 otočení = 1,5 mm.
Zařízení pro řezání závitů pro levé i pravé závity s vyměnitelnými koly na 19 různých stoupání (pro metrické): 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1 – 1,25 – 1,5 – 1,75 – 2 – 2,5 – 3 mm; pro palcové závity 10 – 48.
Technická specifikace:
- 220 – 240 V
- 50/60 Hz
- Velikost: délka 900mm, hloubka 400mm, výška 300 mm
- Výkon motoru 870W, příkon 550W
- Hmotnost cca 45 kg
- Otáčky: 1. stupeň: 80 – 330 - 1.400/min; 2. stupeň: 160 – 660 - 2.800/min
- Hlučnost: méně než 70dB
- Výška hrotů: 85mm
- Vzdálenost mezi hroty: 400mm
- Max. průměr obrobku nad suportem: 116mm
- Vnitřní průměr vřetene: 20,5mm
- Kužel hl. vřetene na straně sklíčidla: MK3

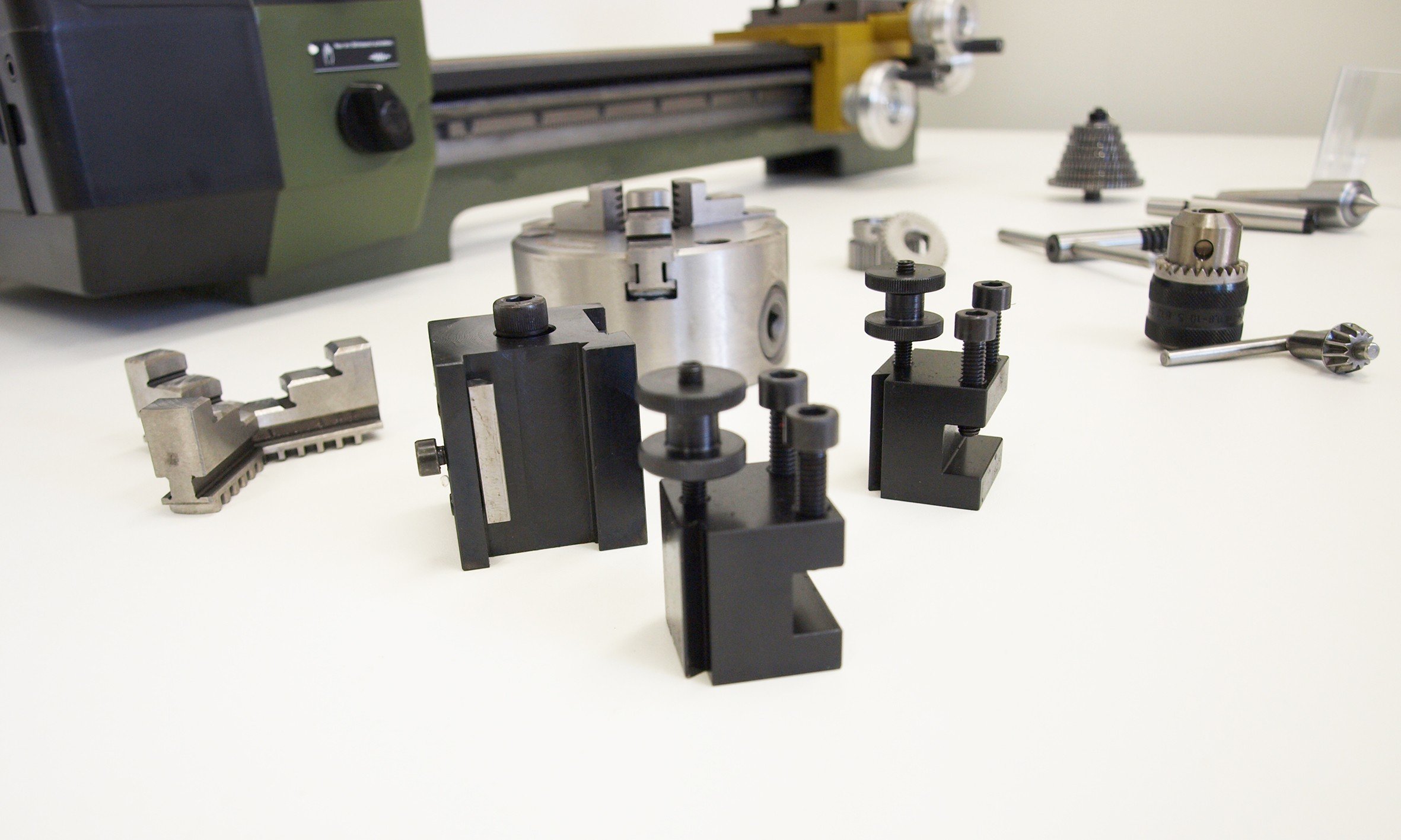

Součástí dodávky:
- 3-čelisťové sklíčidlo vč. výměnných čelistí pro vnitřní upnutí
- 1ks rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných upínacích držáků
- 1ks otočný upínací hrot
- 7 ks imbus klíčů pro vnitřní šestihrany
- 1ks stranového klíče
- 1ks sklíčidlo pro vrták s ozubeným věncem (čep MK 2, rozsah 10mm, objímka B12)
- 1ks ochranný kryt sklíčidla.
