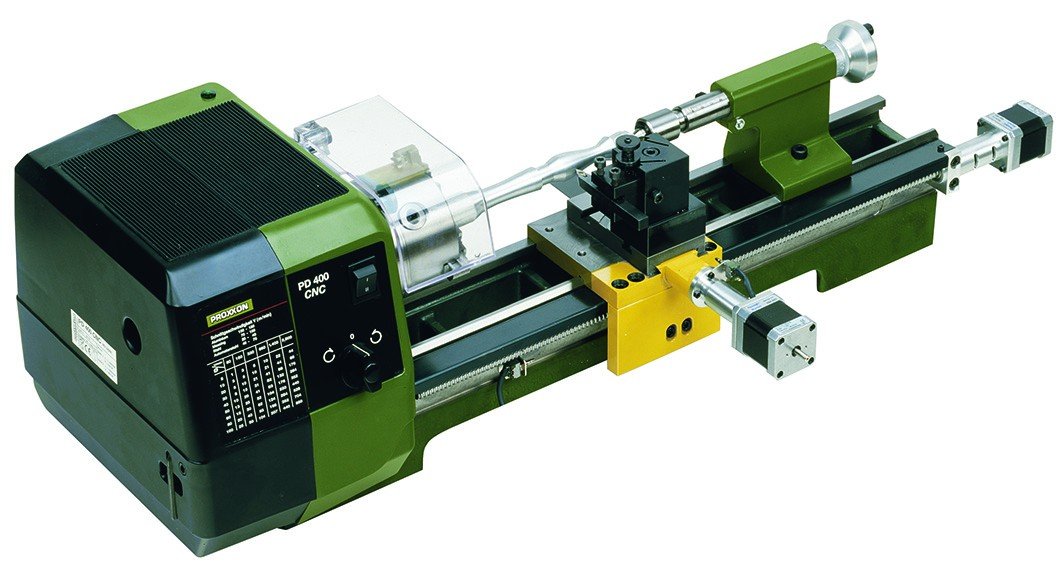

Soustruh PD 400/CNC
Na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod. Soustruh PD 400/CNC lze při použití příslušenství využít i na vrtání, frézován… Více
Skladem Vlašim 0 KS
Dostupnost:
Na dotaz
Objednací číslo: HS-EDU89
Popis produktu
Na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod. Soustruh PD 400/CNC lze při použití příslušenství využít i na vrtání, frézování a drážkování.
Pro obrábění oceli, mosazi, hliníku a plastu.

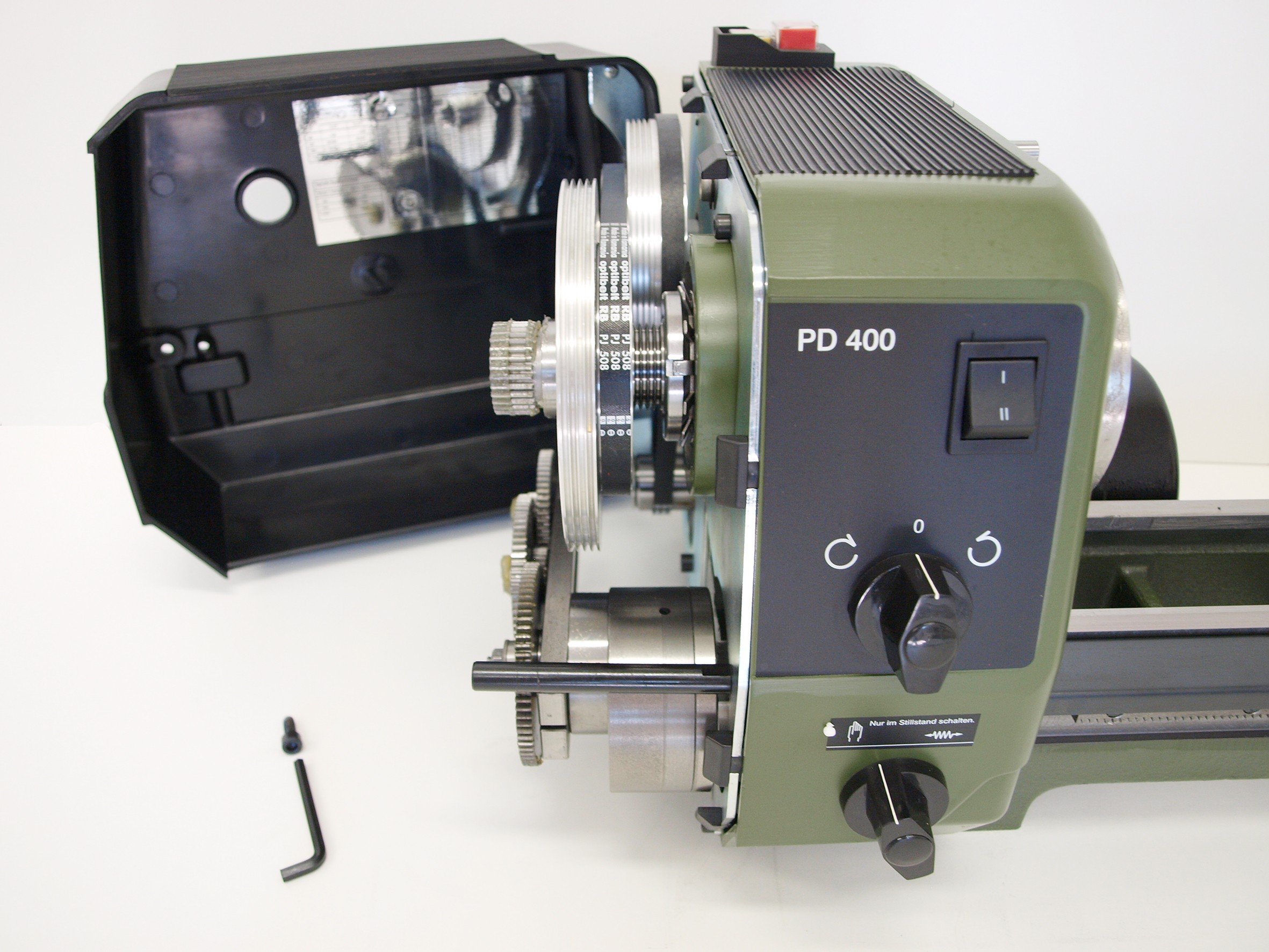

Montážní příruba pro upevnění vrtacího a frézovacího zařízení PF 230. Soustruh je poháněn silným tichým motorem s možností šesti rychlostí otáčení vřetene nastavitelných přesouváním hnacího řemene v rozsahu 80 - 2.800/min.
Hlavní vypínač motoru je s automatickou ochranou proti opětovnému sepnutí v případě výpadku proudu.
Jedná se o kompletní CNC soustruh vč. řídící jednotky a "user-friendly" software (operační systém Windows®).
CNC ovládání osy Z a X umožňuje přesné opakované soustružení.
Příčně žebrované strojní lože je vyrobeno z šedé litiny, s broušeným širokorozchodným prizmatickým vedením suportu a koníku. I při vysokém zatížení pracuje bez vibrací.
Na zadní části lože je příruba pro montáž vrtací a frézovací hlavy PF 230. V přední části lože je vodící šroub s trapézovým závitem (12 x 1,5) pro posuv suportu.
Předimenzované hlavní vřeteno je přesný tlakový hliníkový odlitek se dvěma nastavitelnými kuželovými ložisky a upínkou na MK 3 na straně sklíčidla (přesnost vystředěného běhu bez sklíčidla 1/100 mm) s průchodem o Ø 20,5 mm pro vložení dlouhých tyčí.
Automatický strojní posuv 0,07 nebo 0,14 mm/otáčku.
Vodicí vřeteno s trapézovým závitem 12 x 1,5 mm.
Sklíčidlo - vysoce kvalitní přesné 3-čelisťové sklíčidlo podle DIN 6386 třída 1 (tolerance 0,04 mm) Ø 100 mm. Upínací rozsah čelistí 3 – 100 mm včetně bezpečnostního krytu sklíčidla.
Koník je přesný tlakový hliníkový odlitek s možností posuvu a aretace upevňovacím šroubem k loži.
Pinola má Ø 24 mm a lze ji vysunout do 40 mm, s přehlednou milimetrovou stupnicí a otočným upínacím hrotem s morse kuželem MK 2.
Support: přesný tlakový zinkový odlitek, který lze posunovat pomocí ovládacího kolečka pro rychlé nastavení.
Ze přední části suportu je páčka spojky pro matici šroubového vřetene.
Příčné a horní saně jsou vyrobeny z oceli (rozchod příčných saní 85mm, horní saně rozchod 52 mm).
Horní saně jsou otočné až do 45° se stupnicí pro soutružení kuželů.
Rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných držáků soustružnických nožů pro velikost nože 10 x 10 mm.
Posuv v ose X a Z zajišťují dva 1,8 A výkonné krokové motory. Posuv pro ose "Z" 70mm, osa "X" 300mm.
Zařízení pro řezání závitů pro levé i pravé závity s vyměnitelnými koly na 19 různých stoupání (pro metrické): 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1 – 1,25 – 1,5 – 1,75 – 2 – 2,5 – 3 mm; pro palcové závity 10 – 48.
Technická specifikace:
- 220 – 240 V
- 50/60 Hz
- Velikost: délka 900mm, hloubka 400mm, výška 300 mm
- Výkon motoru 870W, příkon 550W
- Pohon vřetene osy X: Kuličkové vřeteno s 2,0 mm stoupáním (prům. 8 mm), krokový motor s 1,8 A a 50Ncm, vzdálenost 70mm
- Pohon vřetene osy Z: Kuličkové vřeteno s 4,0 mm stoupáním (prům. 12 mm), krokový motor s 1,8 A a 50Ncm, vzdálenost 300mm
- Připojení přes rozhraní RS 232 (nebo použití USB adaptéru)
- Hmotnost cca 45 kg

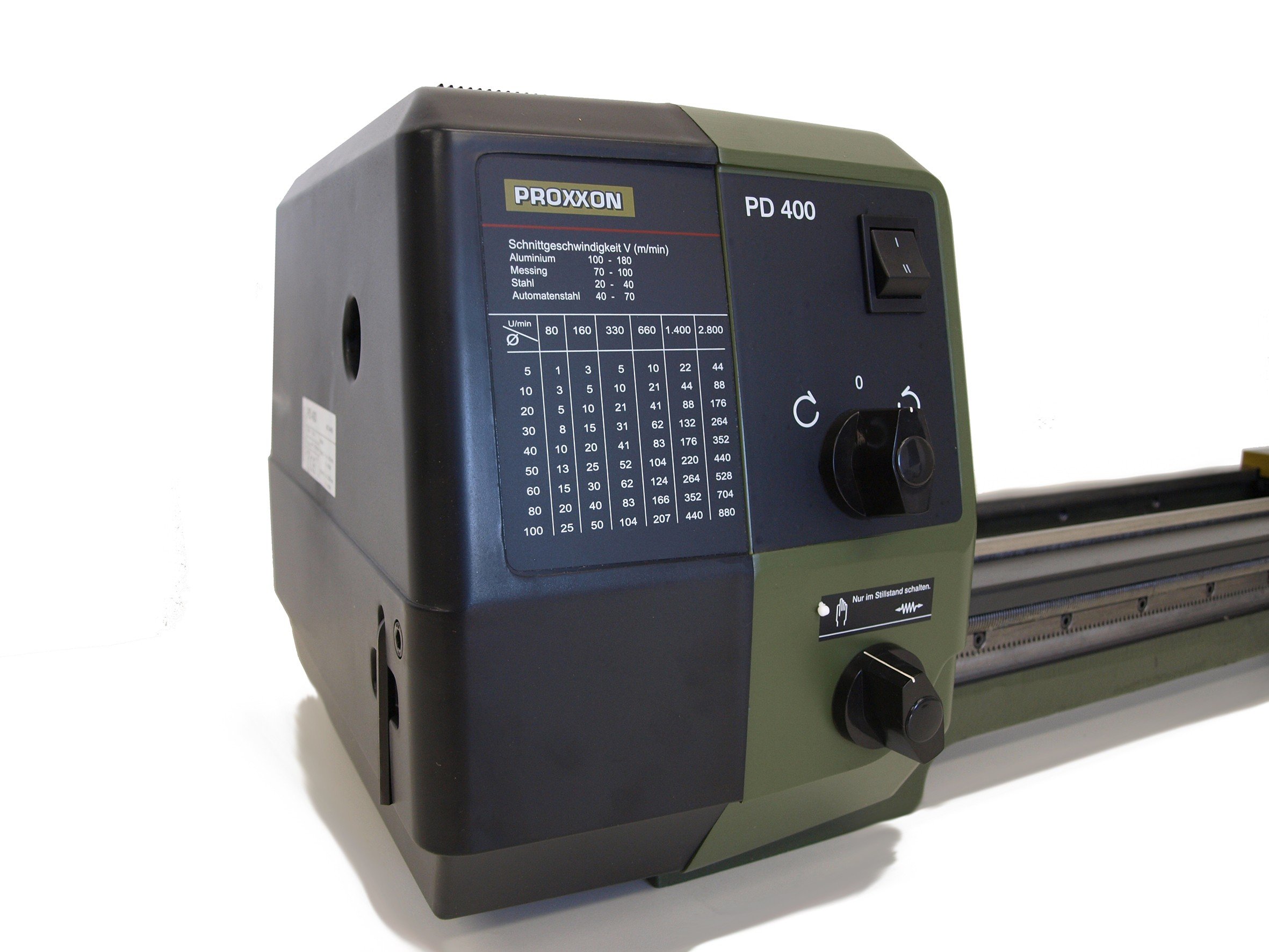

- Otáčky: 1. stupeň: 80 – 330 - 1.400/min; 2. stupeň: 160 – 660 - 2.800/min
- Hlučnost: méně než 70dB
- Výška hrotů: 85mm
- Vzdálenost mezi hroty: 400mm
- Max. průměr obrobku nad suportem: 116mm
- Vnitřní průměr vřetene: 20,5mm
- Kužel hl. vřetene na straně sklíčidla: MK3
Součástí dodávky:
- 3-čelisťové sklíčidlo vč. výměnných čelistí pro vnitřní upnutí
- 1ks rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných upínacích držáků
- 1ks otočný upínací hrot
- 7 ks imbus klíčů pro vnitřní šestihrany
- 1ks stranového klíče
- 1ks sklíčidlo pro vrták s ozubeným věncem (čep MK 2, rozsah 10mm, objímka B12)
- 1ks ochranný kryt sklíčidla, propojovací kabely k PC, řídicí jednotky CNC (je součástí dodávky)
