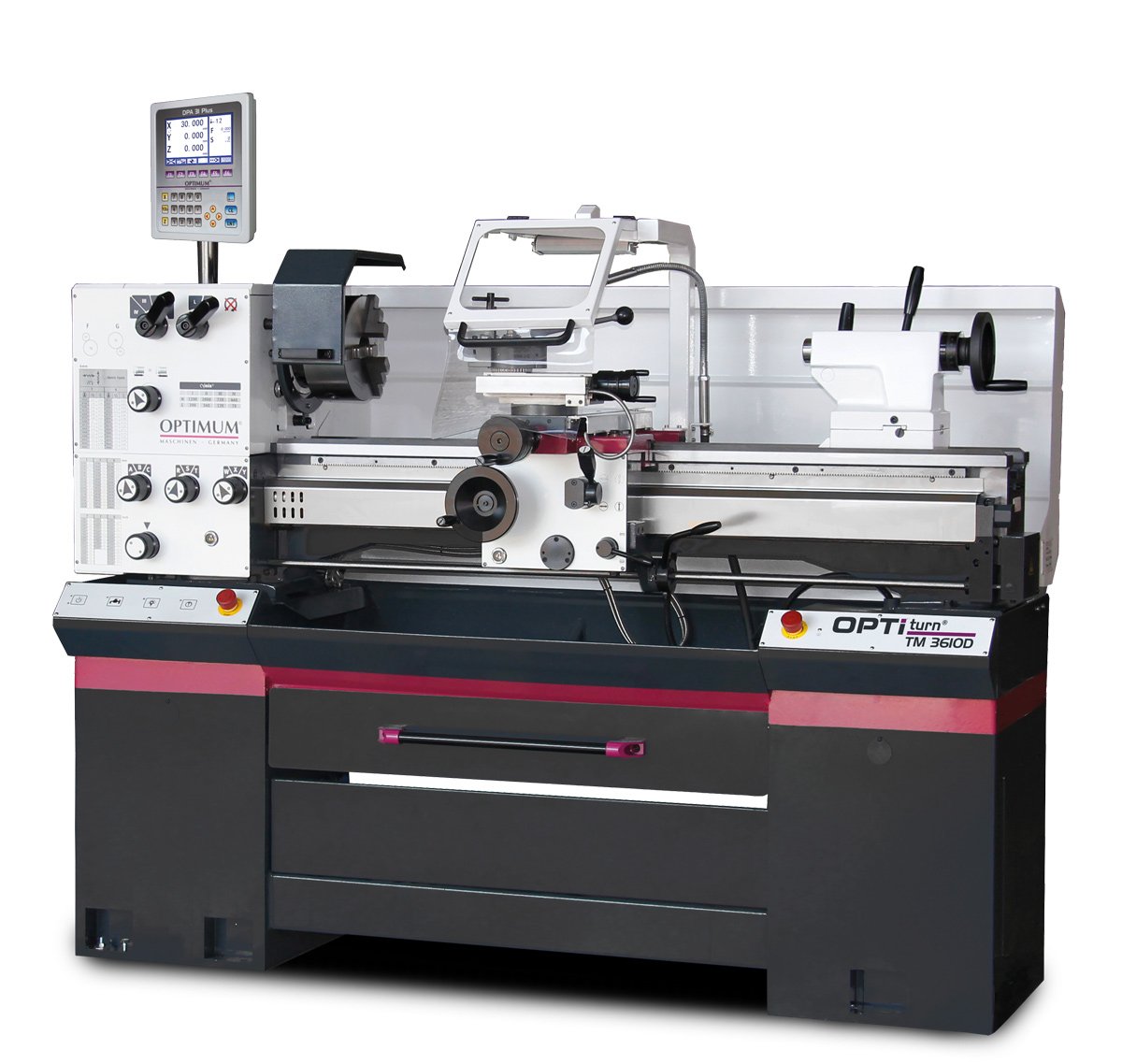

Soustruh OPTIturn TM 3610 D
Plně vybavený soustruh s vodicím a tažným šroubem, s digitálním odměřováním polohy DPA 31 Plus. Kalené a broušené vedení osy ZZaručená házivost čela vřetena ≤ 0,015 mmUchycení vřetena Camlock DIN ISO 702-2 č. 5Digitální odměřování polohy DPA 31 PlusSpínač ochrany motoruHlavní… Více
Skladem Vlašim 0 KS
Dostupnost:
Na dotaz
Objednací číslo: HS-3403035
Popis produktu
Plně vybavený soustruh s vodicím a tažným šroubem, s digitálním odměřováním polohy DPA 31 Plus.
- Kalené a broušené vedení osy Z
- Zaručená házivost čela vřetena ≤ 0,015 mm
- Uchycení vřetena Camlock DIN ISO 702-2 č. 5
- Digitální odměřování polohy DPA 31 Plus
- Spínač ochrany motoru
- Hlavní motor s elektrickou brzdou
- Možnost přepínání směru otáčení (ve směru/ proti směru hodinových ručiček) na suportu
- Dvoukanálová bezpečnostní elektronika
- Spínač s výpočtem životnosti testován dle EN ISO 13849
- Dokonale souosé hlavní vřeteno zajišťuje vysokou nosnost díky přesným kuželíkovým ložiskům
- Bezpečnostní zařízení zabraňující současnému provozu závitování a posuvového mechanismu
- Bezpečnostní ruční kola s funkcí odpojení na osách X a Z
- Všechna ozubená kola posuvového ústrojí z oceli, kalená a broušená, hřídele na jehlových ložiskách
- Všechny komponenty mazány v olejové lázni

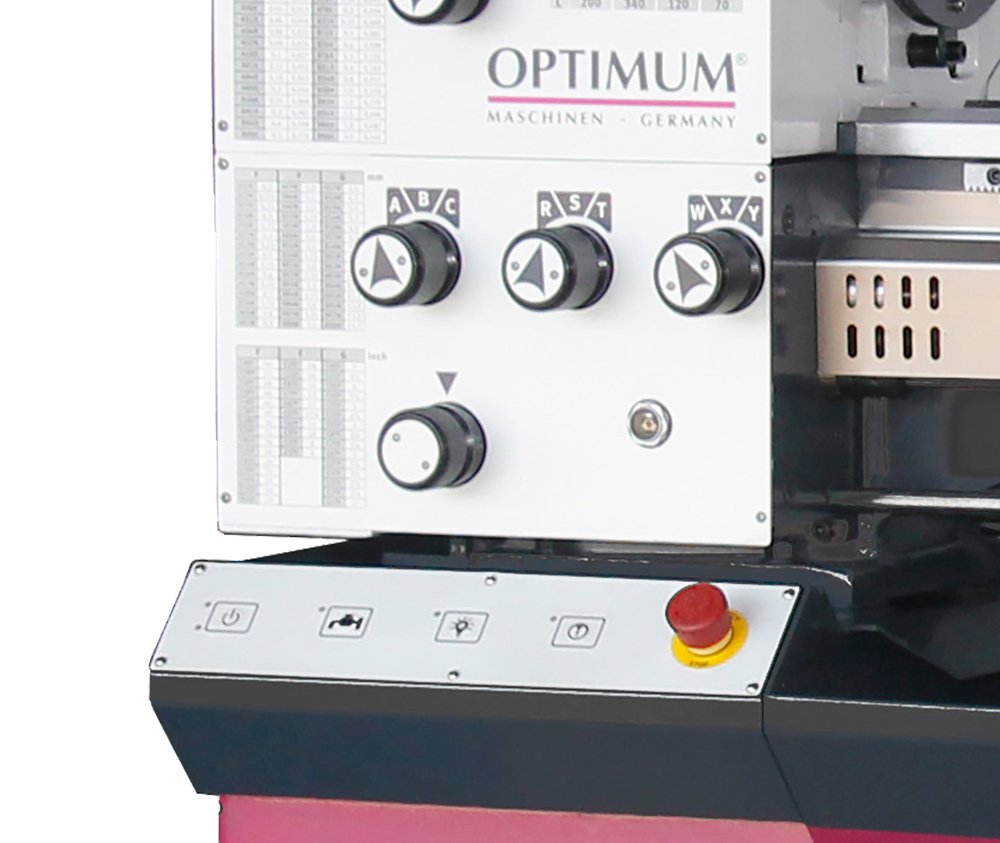

- Jednoduché ovládání posuvu
- Jedna poloha výměnného ozubeného kola
- Rozvaděč pro lepší řízení stroje
- Chladicí čerpadlo s nádrží a ukazatelem hladiny. Nádrž je vyjímatelná pro snadné čištění
- LED osvětlení stroje v tělese stroje
- Základ stroje z pevné ocelové konstrukce

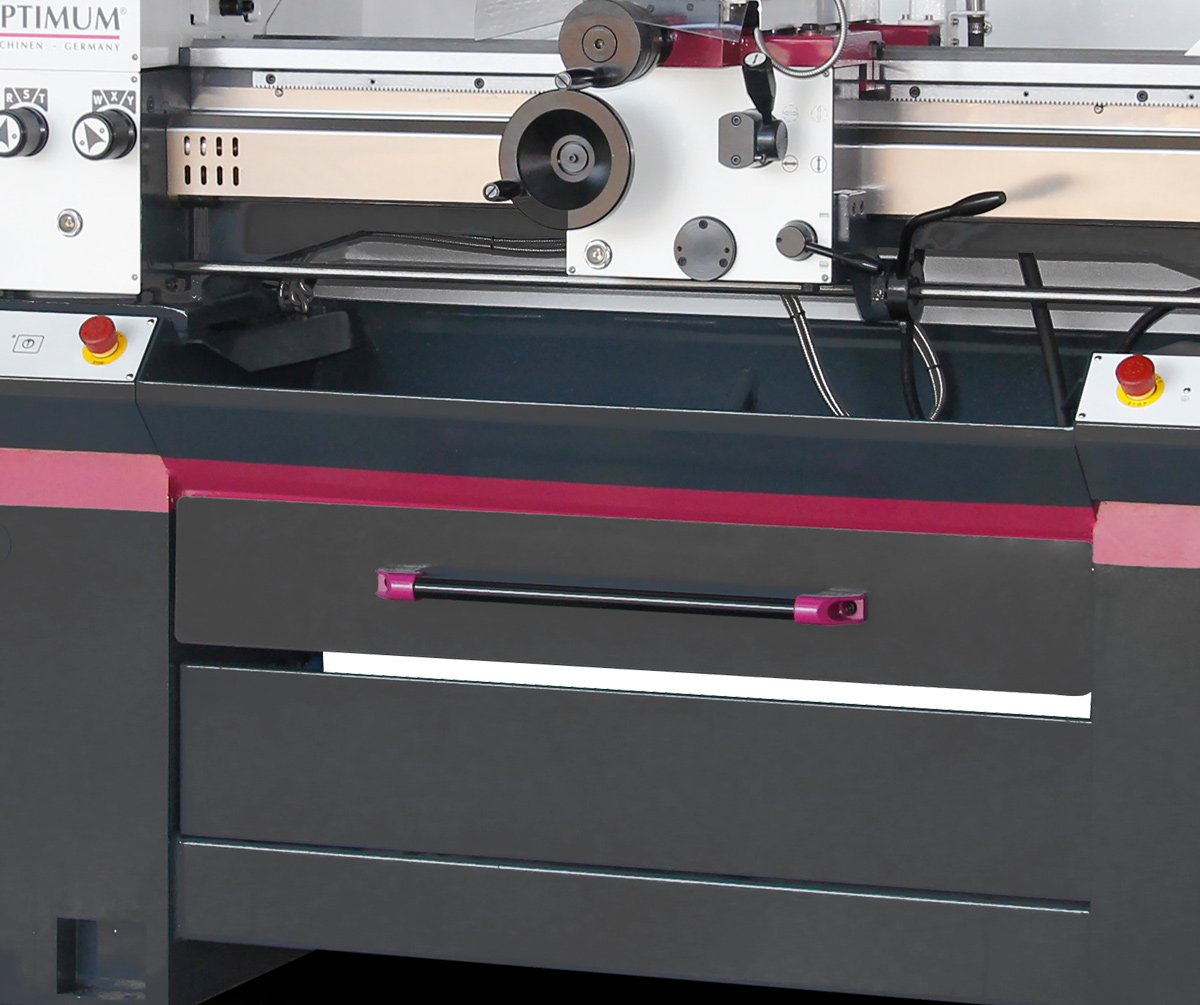

- Nouzové vypínače na pravé i levé straně
- Uzamykatelný hlavní vypínač
- Tříčelisťové sklíčidlo součástí dodávky
- SWH součástí dodávky
- Digitální odměřování polohy DPA 31 Plus
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb

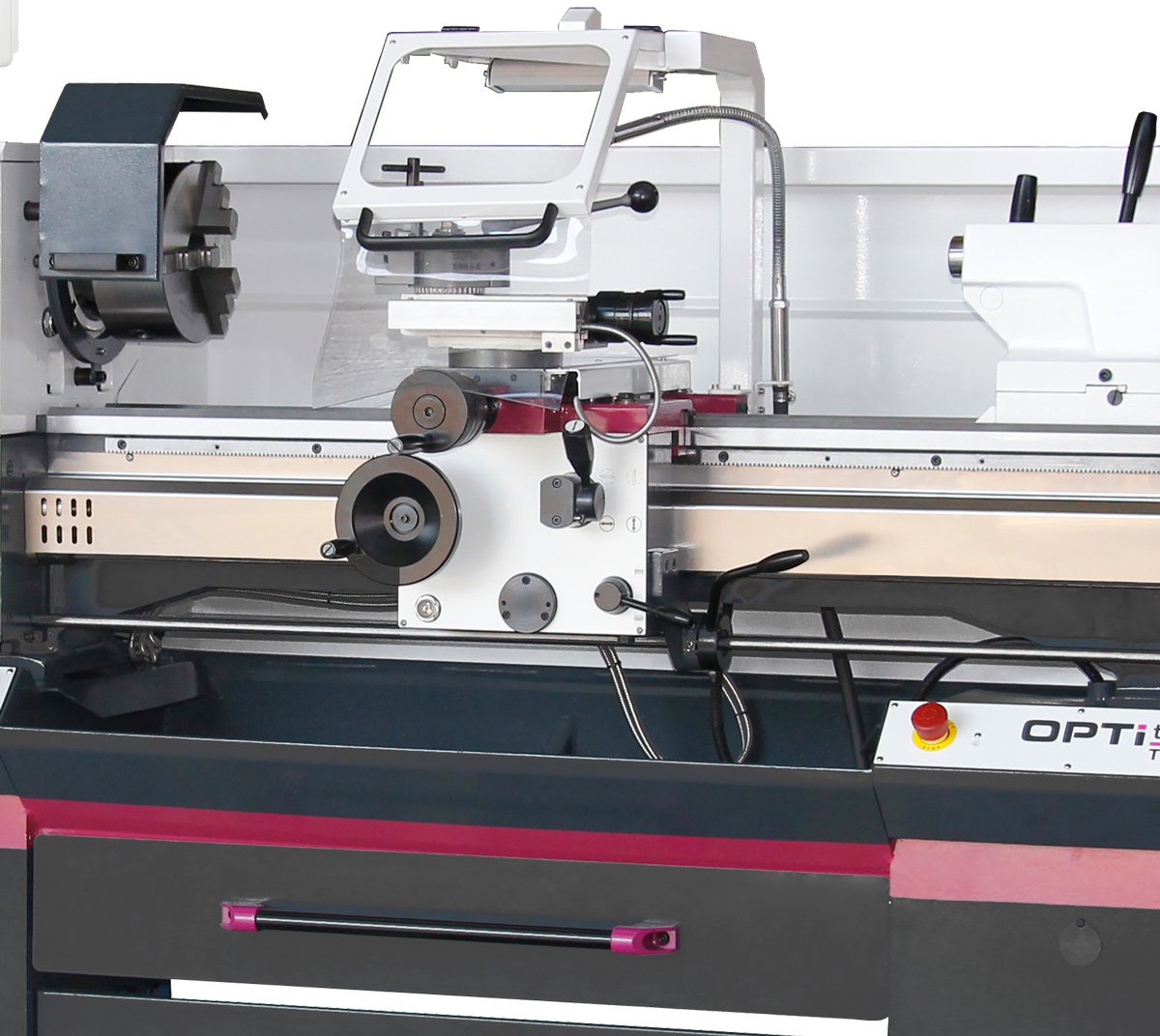

- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
- Digitální odměřování polohy DPA 31 Plus
- 3-čelisťové sklíčidlo ø 200 mm
- Pevná luneta Ø 7 – Ø 102 mm
- Pohyblivá luneta Ø 10 – Ø 60 mm
- LED pracovní osvětlení
- Redukční pouzdro MK 6 / MK 4
- Pevný hrot MK 4
- Rychloupínací držák nástrojů SWH 3-E
- Držák typu D 20 × 100 pro čtyřhranný nůž 18 mm
- Olejová náplň
- Provozní nářadí
Parametry
| Kužel vřetene | MK6 |
| Otáčky | 70–2400ot/min |
| Plynulá změna otáček | Ne |
| Počet rychlostních stupňů | 8 |
| Příkon | 2,2 kW |
| Elektrické připojení | 400 V |
| Rozměry (š × v × h) | 1964×1475×869mm |
| Hmotnost | 608 kg |
| Výška hrotu | 180 mm |
| Max. točný průměr nad ložem | 360 mm |
| Vzdálenost mezi hroty | 1000 mm |
| Průchod vřetene | 52 mm |
| Posuv podélný | 0,052 –1,392 mm/ot. (32 ) |
| Max. posuv nožového suportu | 100 mm |
| Max. posuv příčného suportu | 170 mm |
| Závit metrický | 0,4 – 7 mm/ot. (26 ) |
| Závit palcový | 56 – 4 záv./1“ (34 ) |
| Upnutí vřetene | Camlock DIN ISO 702-2 č. 5 |
| Max. točný průměr nad suportem | 225 mm |
| Posuv příčný | 0,014 –0,38 mm/ot. (32 ) |
| Průměr pinoly | 420 mm |
| Skladem | Ne |
