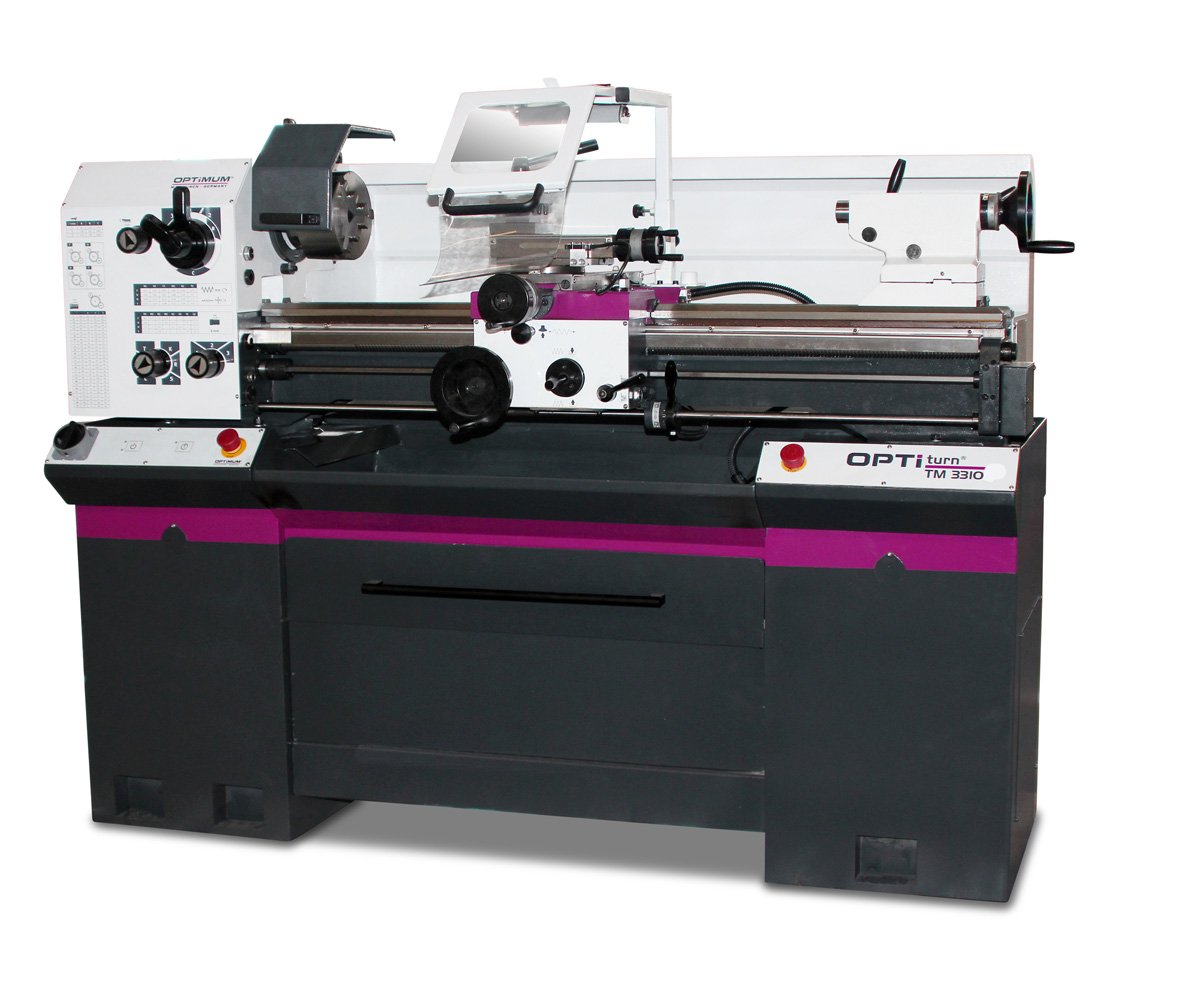

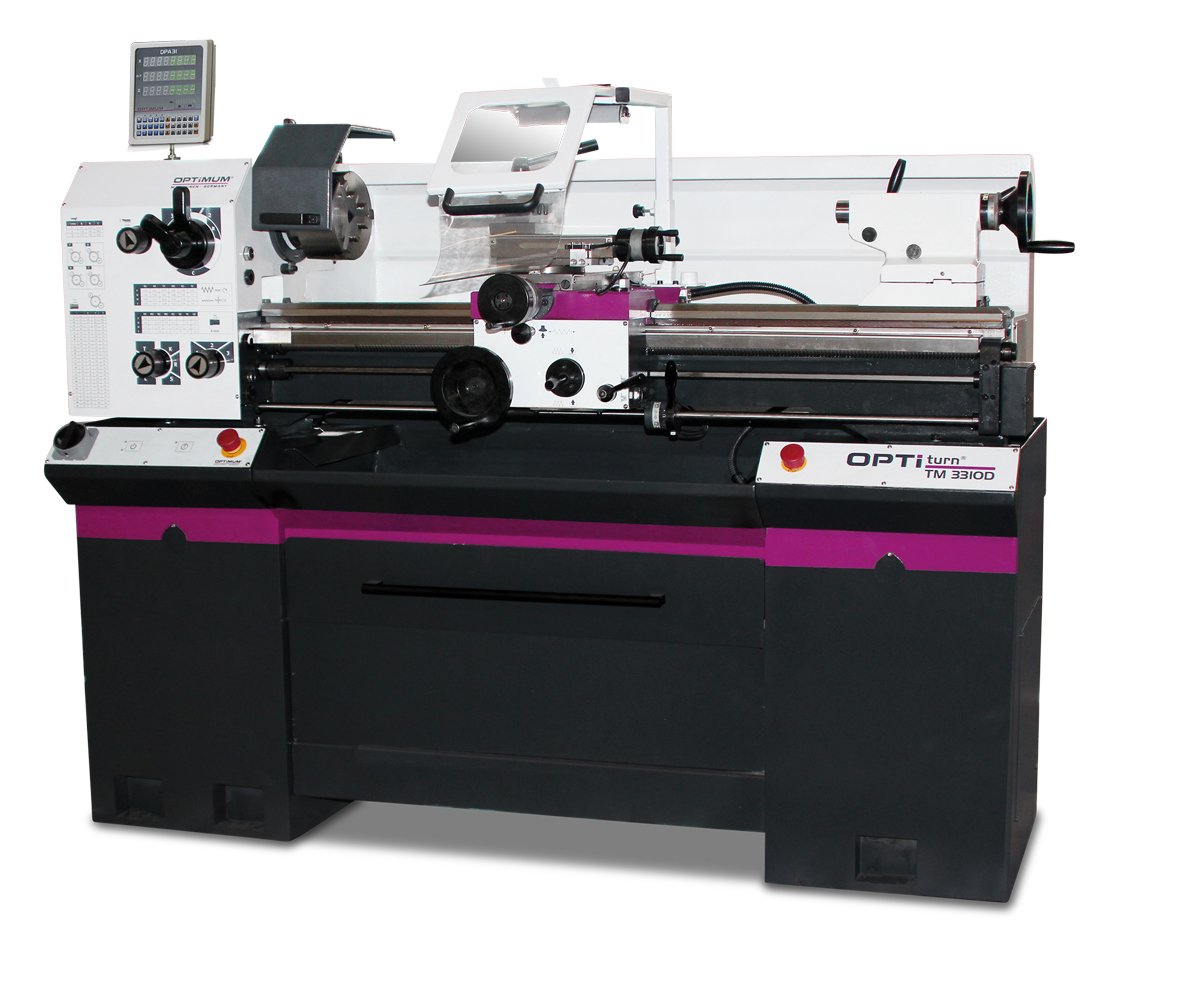

Soustruh OPTIturn TM 3310 D
Plně vybavený soustruh s vodicím a tažným šroubem a s digitálním odměřováním polohy DPA 31 Plus. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze. Kalené a broušené vodicí dráhy osy ZPřesné zpracování suportůElektrické díly DC 24 VHlavní motor s elektrickou… Více
Objednací číslo: HS-3403025
Popis produktu
Plně vybavený soustruh s vodicím a tažným šroubem a s digitálním odměřováním polohy DPA 31 Plus. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze.
- Kalené a broušené vodicí dráhy osy Z
- Přesné zpracování suportů
- Elektrické díly DC 24 V
- Hlavní motor s elektrickou brzdou a ochranným jističem
- Zaručená házivost čela vřetene <0,015 mm
- Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
- Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
- Pravý / levý chod lze přepínat na podélném suportu
- Dvoukanálová bezpečnostní elektronika
- Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
- Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
- Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
- Vypínače odpovídají normě EN ISO 13849
- Podstavec pro soustruh se stabilní ocelovou konstrukcí
- Čtyřstranný nožový držák
- Nouzové vypínače vpravo i vlevo na podstavci

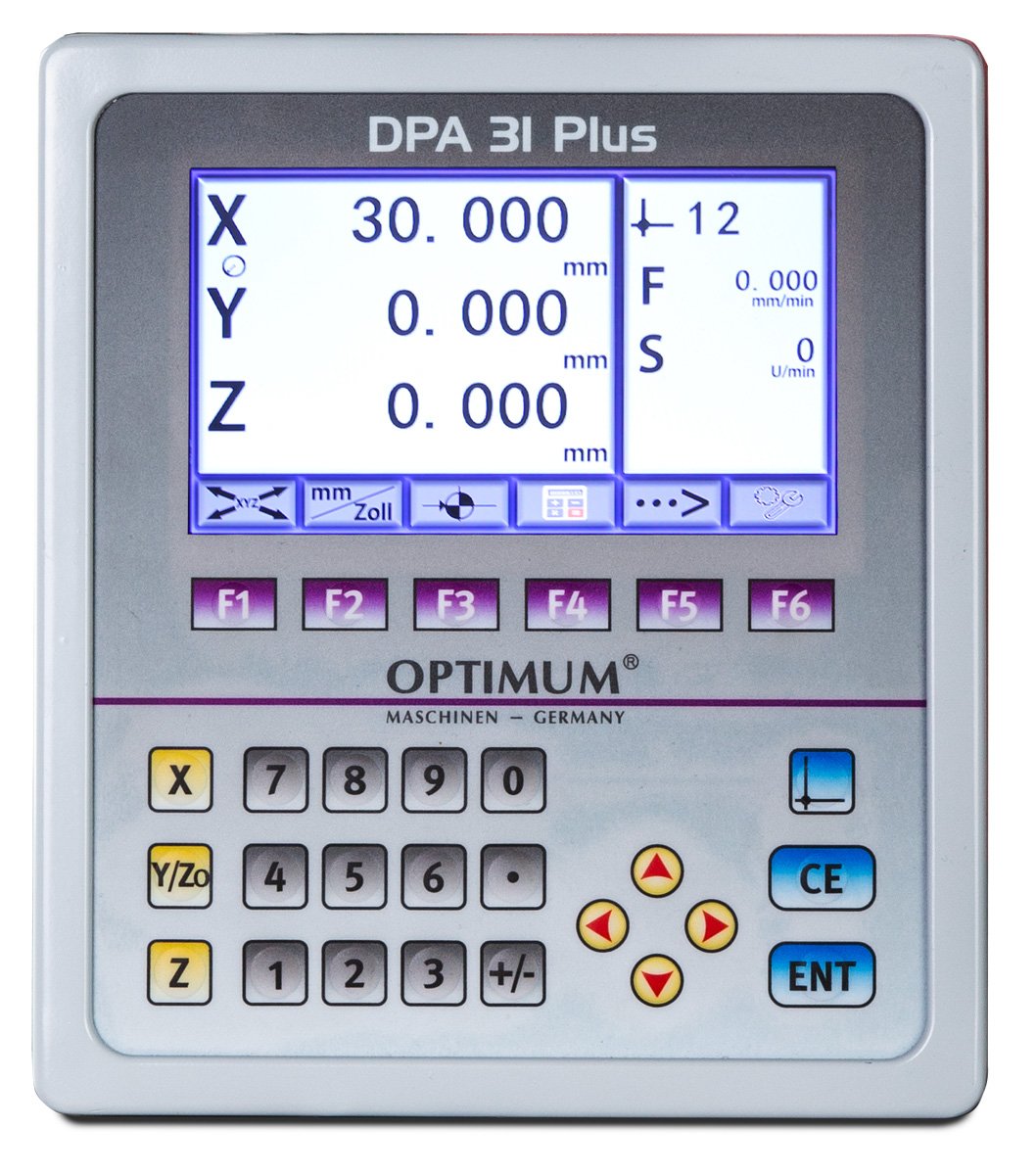

- Digitální odměřování polohy DPA 31 Plus:
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Osa X, Y, Z0, Z s 8-místným displejem
- Digitální odměřování polohy DPA 31 Plus

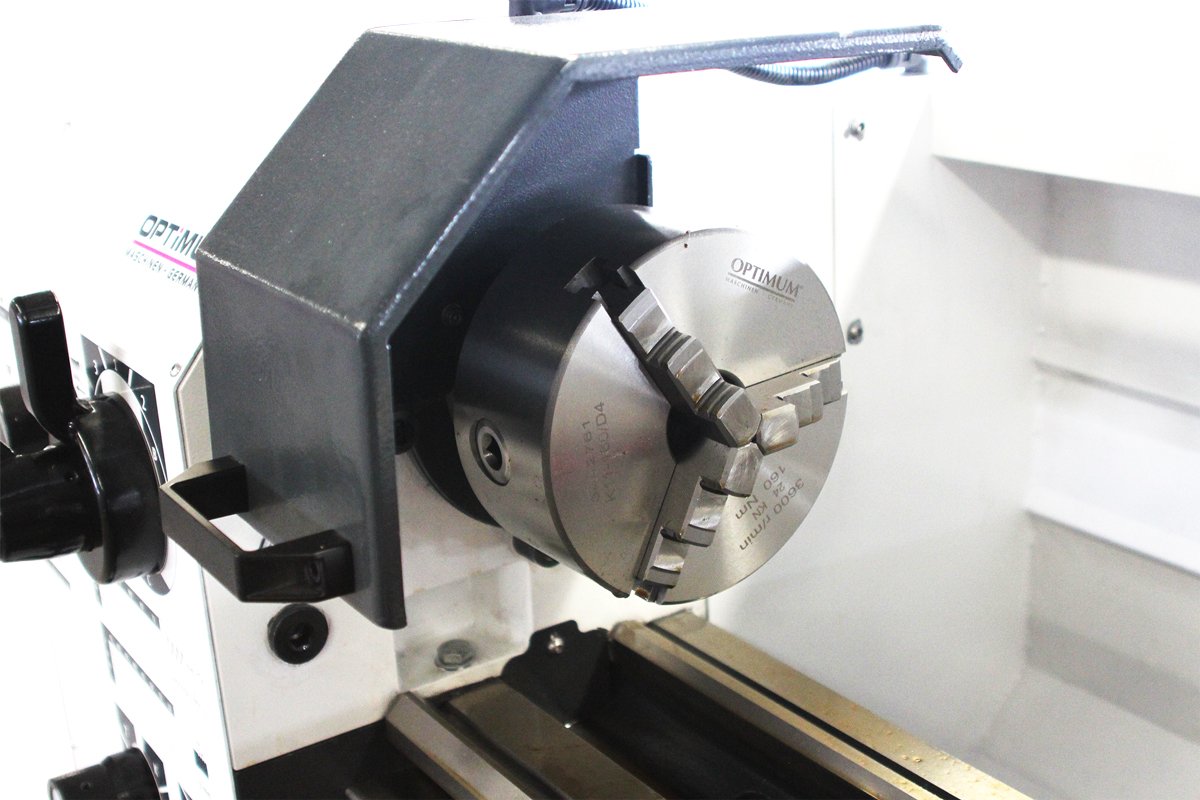

- Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 4

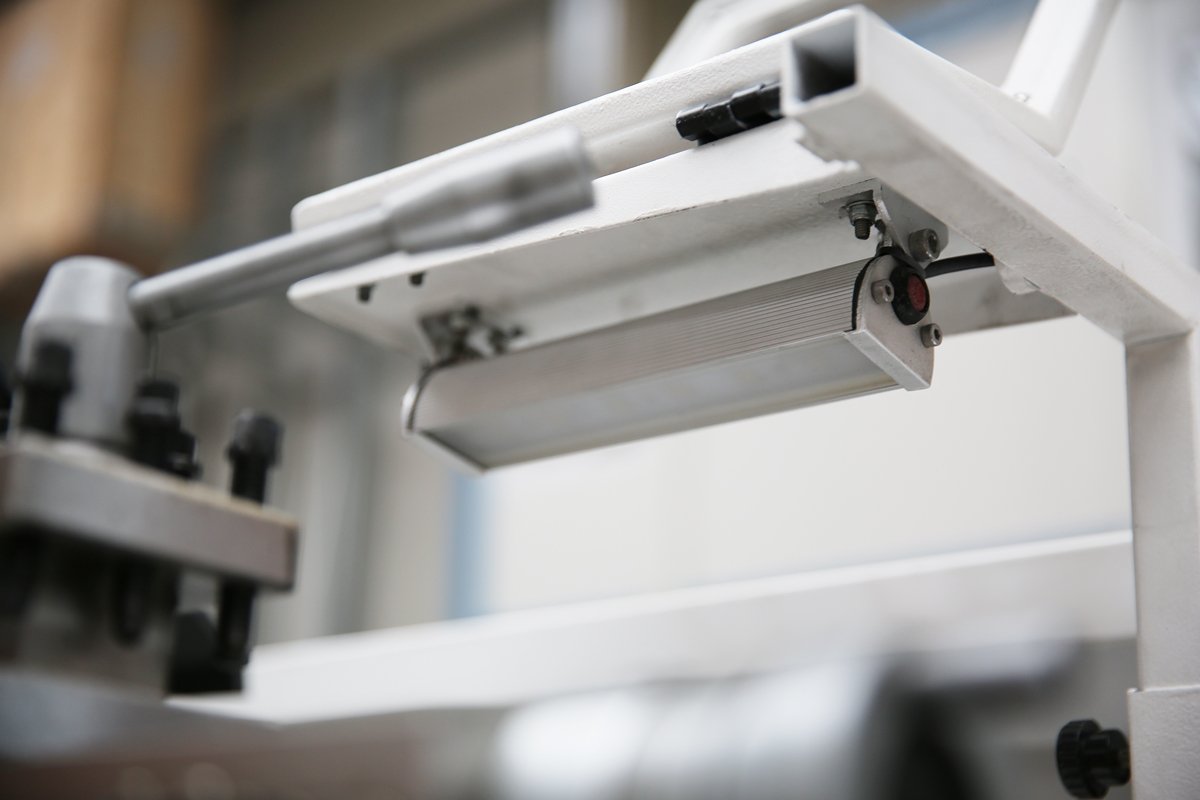

- LED osvětlení stroje
- Redukční pouzdro MK 5 / MK 3
- Pevný hrot MK 3
- Čtyřstranný nožový držák 16 mm
- Sada výměnných kol
- Podstavec
- Olejová náplň
- Seřizovací nářadí
Parametry
| Skladem | Ne |
| Příkon | 1,5 kW |
| Hmotnost | 440 kg |

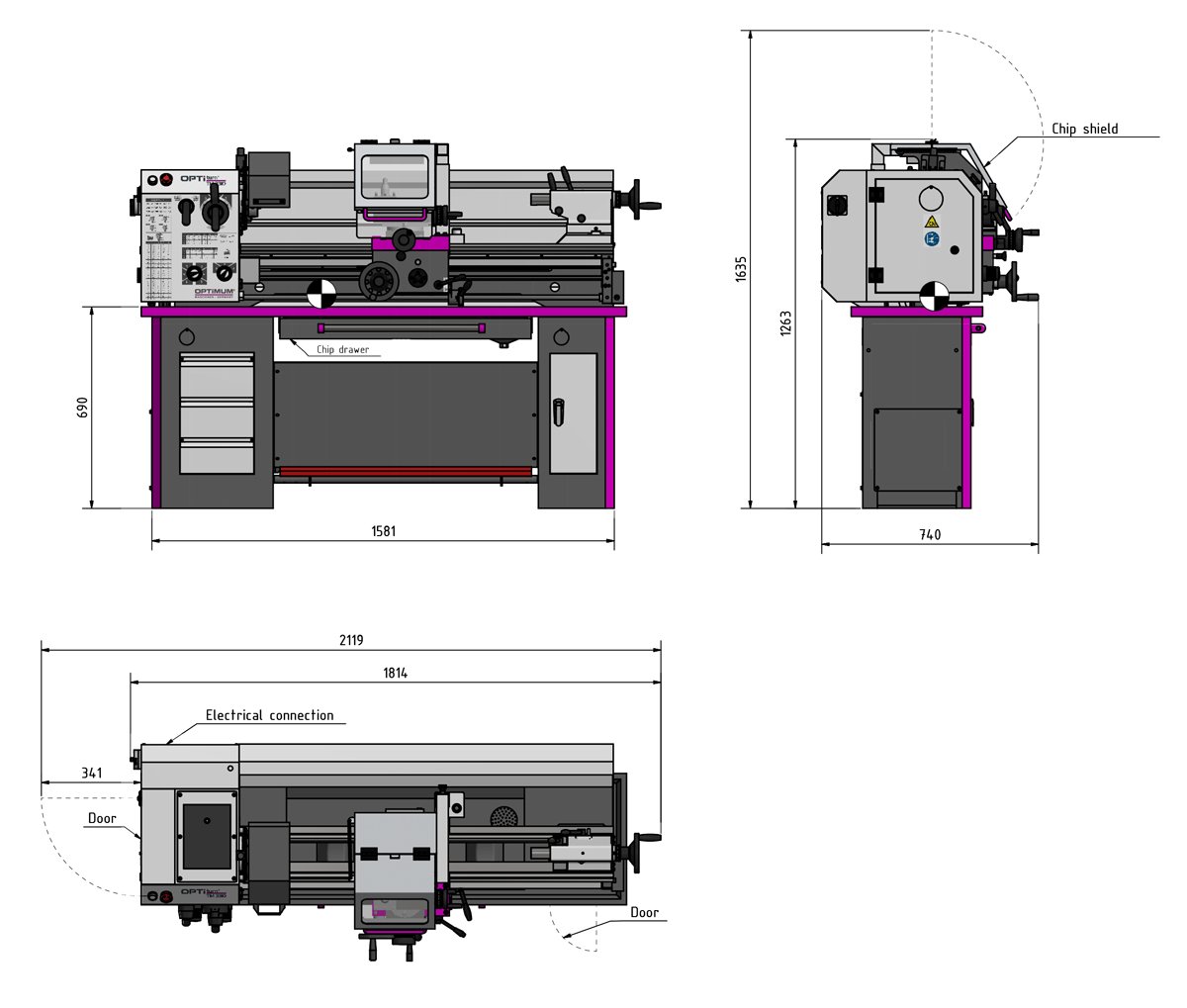

| Rozměry (š × v × h) | 1760×1320×745mm |
| Elektrické připojení | 400 V |
| Závit metrický | 0,4 – 10 mm/ot. (26 ) |
| Max. posuv příčného suportu | 168 mm |
| Max. posuv nožového suportu | 90 mm |
| Posuv příčný | 0,01 –0,2 mm/ot. (32 ) |
| Posuv podélný | 0,02 –0,4 mm/ot. (24 ) |
| Zdvih pinoly | 100 mm |
| Průměr pinoly | 38 mm |
| Kužel pinoly koníku | MK3 |
| Průchod vřetene | 38 mm |
| Počet rychlostních stupňů | 9 |
| Otáčky - provedení Vario | 11–2500ot/min |
| Plynulá změna otáček | Ne |
| Otáčky | 65–2000ot/min |
| Upnutí vřetene | Camlock DIN ISO 702-2 č. 4 |
| Kužel vřetene | MK5 |
| Vzdálenost mezi hroty | 1000 mm |
| Šířka lože | 190 mm |
| Max. točný průměr nad suportem | 216 mm |
| Max. točný průměr nad ložem | 330 mm |
| Výška hrotu | 165 mm |
