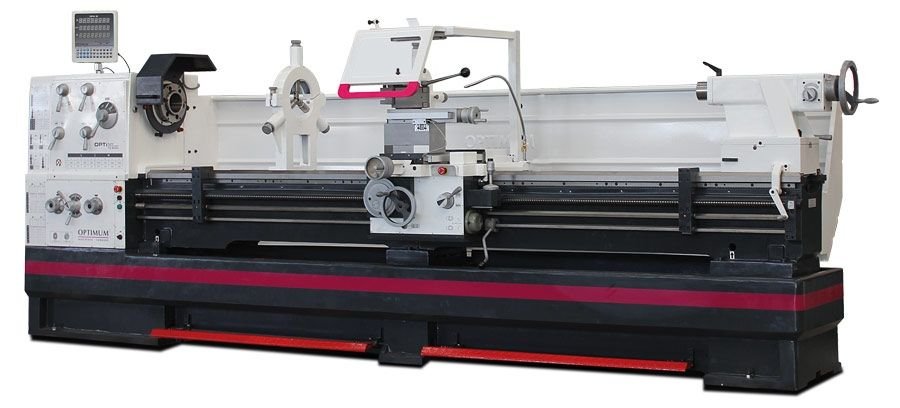

Soustruh OPTIturn TH 8020 D
Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 31 Plus. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem. Vodící plochy lože jsou kalené a broušenéVřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č.… Více
Objednací číslo: HS-3462230
Popis produktu
Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 31 Plus. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.
- Vodící plochy lože jsou kalené a broušené
- Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
- Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
- Broušená ozubená kola a hřídele pracují v olejové lázni
- Páky pro rychloposuv a změnu směru otáčení na suportové skříni
- Centrální mazání vodících ploch
- Koník s kuželem MK5 přestavitelný o ±13 mm
- Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
- Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
- Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
- Kryt sklíčidla s bezpečnostním spínačem
- Pracovní lampa 24 V s kloubovým ramenem
- Externí uzavřené chladící zařízení
- Rozvaděč je vybaven komponenty Siemens
- Nožový držák SWH 9 pro rychlou výměnu nástrojů
- Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
- Digitální odměřování polohy DPA 31 Plus
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
- 3-čelisťové sklíčidlo ø 315 mm
- Pevná luneta, průchod Ø 150 mm
- Pohyblivá luneta, průchod Ø 130 mm
- Rychloupínací nožový držák SWH 9-D
- Náhradní držák 41 × 180 typ D pro čtyřhranné nože
- Redukční pouzdro MK 5 / MK 7
- Pevný hrot MK 5
- Doraz s jemným nastavením
- LED pracovní lampa
- Seřizovací nářadí
- Chladicí zařízení
Parametry
| Skladem | Ne |
| Hmotnost | 3710 kg |

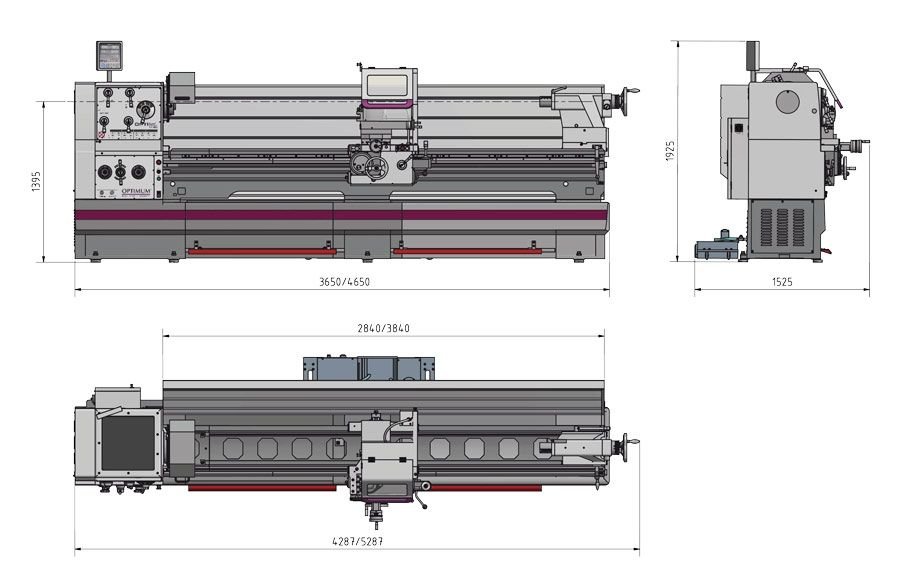

| Rozměry (š × v × h) | 4650×1785×1500mm |
| Příkon | 9 kW |
| Vzdálenost mezi hroty | 3000 mm |
| Max. točný průměr bez můstku | 900 mm |
| Max. točný průměr nad suportem | 440 mm |
| Max. točný průměr nad ložem | 660 mm |
| Výška hrotu | 330 mm |
| Šířka lože | 400 mm |
| Délka můstku | 250 mm |
| Kužel vřetene | MK7 |
| Upnutí vřetene | Camlock DIN ISO 702-2 č. 8 |
| Otáčky | 25–1600ot/min |
| Plynulá změna otáček | Ne |
| Počet rychlostních stupňů | 16 |
| Průchod vřetene | 105 mm |
| Kužel pinoly koníku | MK5 |
| Posuv podélný | 0,044 –1,48 mm/ot. (25 ) |
| Posuv příčný | 0,022 –0,74 mm/ot. (25 ) |
| Max. posuv nožového suportu | 230 mm |
| Max. posuv příčného suportu | 368 mm |
| Závit metrický | 0,45 – 120 mm/ot. (54 ) |
| Závit palcový | 80 – 7/16 záv./1“ (60 ) |
| Závit trapézový | 7/8 –160 D.P. (42 ) |
| Závit modulový | 0,25 –60 M.P. (46 ) |
| Elektrické připojení | 400 V |
