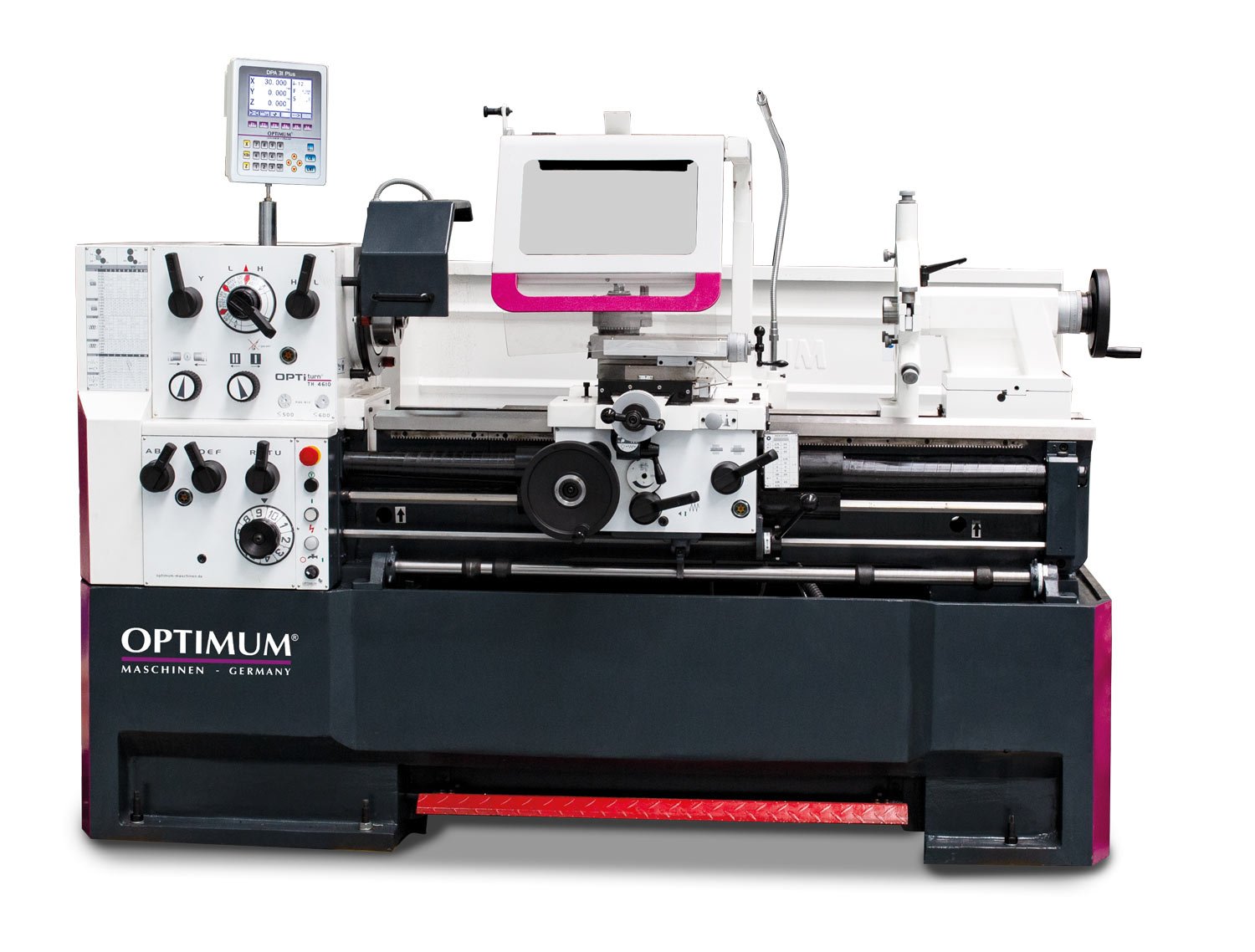

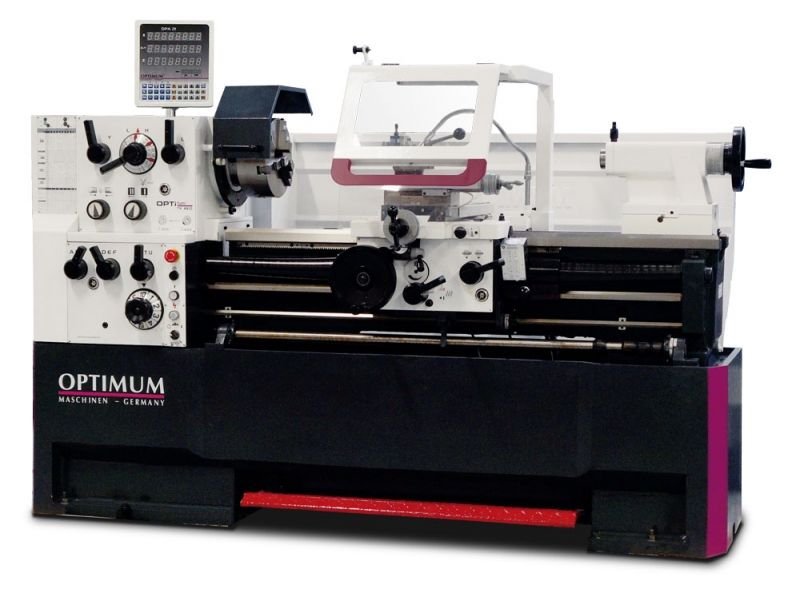

Soustruh OPTIturn TH 4620 D
Masivní, plně vybavený soustruh s digitálním odměřováním polohy DPA 31 Plus. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu. Upínání vřetene Camlock DIN ISO 702-2 č. 6Sklíčidlo „Made in Czech Republic“ – soustruh je… Více
Objednací číslo: HS-3462130
Popis produktu
Masivní, plně vybavený soustruh s digitálním odměřováním polohy DPA 31 Plus. Mimořádně klidný chod bez vibrací zajišťuje stojan a lože, které jsou odlity z jednoho kusu.
- Upínání vřetene Camlock DIN ISO 702-2 č. 6
- Sklíčidlo „Made in Czech Republic“ – soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
- Kalené a broušené vřeteno uložené kuželíkových ložiscích, které běží v olejové lázni
- Zaručená házivost čela vřetene <0,015 mm
- Uzavřená posuvová skříň s rychlým řazením, ozubená kola jsou kalená a broušená, uložená v olejové lázni
- Podstavec a lože stroje jsou odlity z jednoho kusu litiny
- Vyjímatelný můstek lože
- Kalené a broušené vodící plochy lože
- Centrální mazání vodících ploch

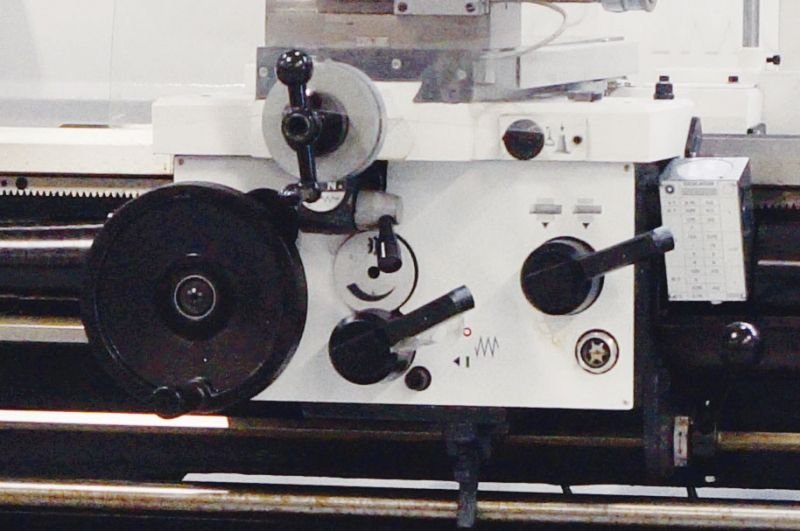

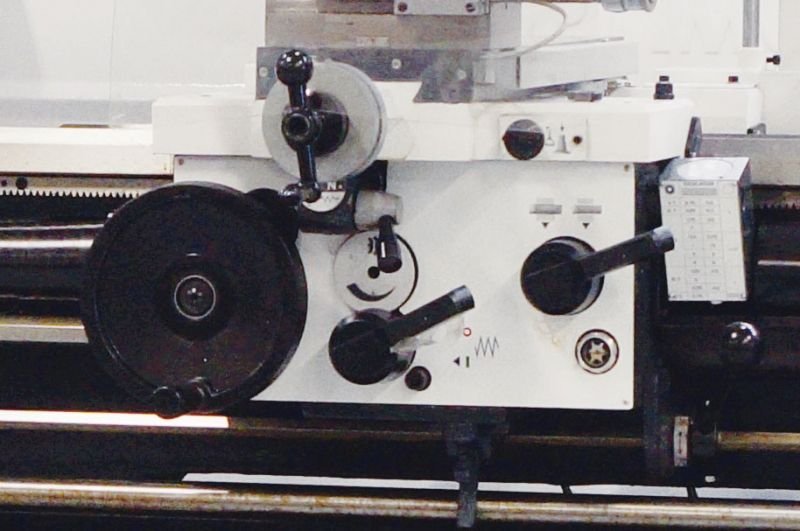

- Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
- Koník přestavitelný pro soustružení kuželů o ±15 mm

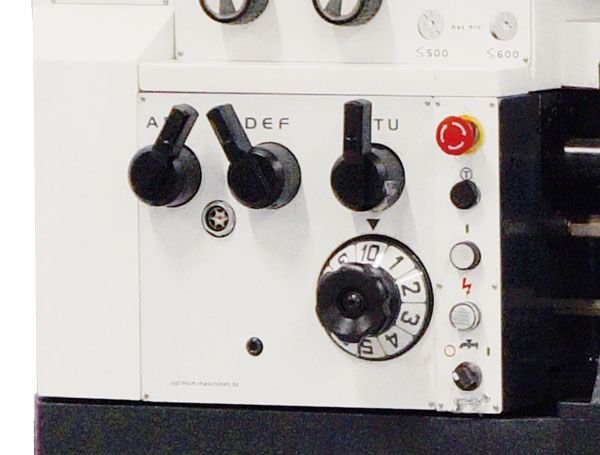

- Chod vpravo-vlevo přepínatelný ovládací pákou
- Podpěťový spínač, nouzový vypínač a jištění motoru
- Mechanická nožní brzda vřetene
- Provedení podle DIN 8606 (nástrojařská přesnost)
- Digitální odměřování polohy DPA 31 Plus
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
- Digitální odměřování DPA 31 Plus
- 3-čelisťové sklíčidlo Ø 250 mm
- Pevná luneta pro Ø 25 – 178 mm
- Pohyblivá luneta Ø 19 – 114 mm
- Dva pevné hroty MK4
- Redukční pouzdro MK6/MK4
- Stěna ostřiku (namontovaná)
- Nožní brzda vřetene
- Halogenová lampa 50 W/24 V
- Kufřík s nářadím
- Olejová náplň
- Ukazatel polohy DPA 21
- Rychloupínací nožový držák SWH 5-B
- Držák pro čtyřhranné nože D 25×120 mm
- Podstavec stroje
- Chladicí zařízení
Parametry
| Skladem | Ne |
| Výška hrotu | 230 mm |
| Max. točný průměr nad ložem | 465 mm |
| Max. točný průměr nad suportem | 270 mm |
| Max. točný průměr bez můstku | 690 mm |
| Šířka lože | 300 mm |
| Vzdálenost mezi hroty | 2000 mm |
| Délka můstku | 240 mm |
| Kužel vřetene | MK6 |
| Upnutí vřetene | Camlock DIN ISO 702-2 č. 6 |
| Otáčky | 25–2000ot/min |
| Plynulá změna otáček | Ne |
| Otáčky - provedení Vario | 10–2500ot/min |
| Počet rychlostních stupňů | 12 |
| Průchod vřetene | 58 mm |
| Posuv pinoly | 130 mm |
| Kužel pinoly koníku | MK4 |
| Posuv podélný | 0,031 –1,7 mm/ot. (40 ) |
| Posuv příčný | 0,014 –0,784 mm/ot. (40 ) |
| Max. posuv nožového suportu | 128 mm |
| Max. posuv příčného suportu | 285 mm |
| Závit metrický | 0,1 – 14 mm/ot. (53 ) |
| Závit palcový | 2 – 112 záv./1“ (40 ) |
| Závit trapézový | 4 –112 D.P. (50 ) |
| Závit modulový | 0,1 –7 M.P. (34 ) |
| Výkon motoru chladícího čerpadla | 100 W |
| Příkon | 5500 W |
| Elektrické připojení | 400 V |
| Rozměry (š × v × h) | 3250×1568×1245mm |
| Hmotnost | 1945 kg |
