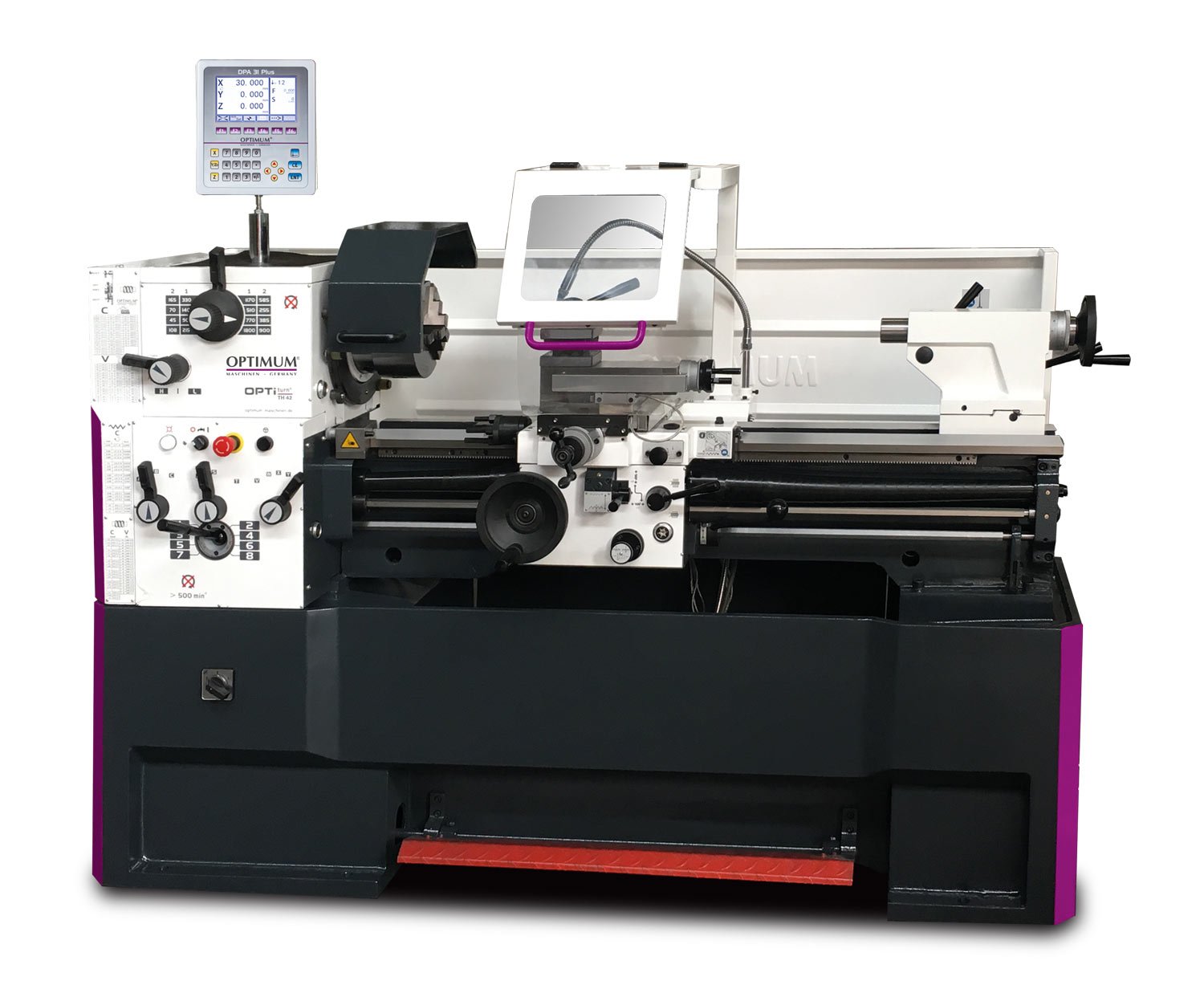

Soustruh OPTIturn TH 4215 D
Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu s digitálním odměřováním polohy DPA 31 Plus. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze. Kalené a broušené vodicí dráhy ložeChladicí zařízení se zvláštní… Více
Objednací číslo: HS-3462070
Popis produktu
Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu s digitálním odměřováním polohy DPA 31 Plus. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze.
- Kalené a broušené vodicí dráhy lože
- Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
- Zaručená házivost čela vřetene <0,015 mm
- Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
- Pravý / levý chod lze přepnout na podélném suportu
- Centrální jednotka mazání v podélném suportu
- Podstavec a lože soustruhu odlity z jednoho kusu litiny
- Ochranný kryt vodícího šroubu
- Nožní brzda pro nouzové zastavení
- Bezpečnostní ruční kola v ose X a Z
- Koník lze přestavit o ± 10 mm pro soustružení kuželů
- Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
- Digitální odměřování polohy DPA 31 Plus
- Přehledná fóliová klávesnice
- Vysoká pracovní přesnost
- Snížené procento chyb
- Měřící lišta s čtecí hlavou na podélném suportu
- Magnetické pásky na příčném a nožovém suportu
- Digitální odměřování polohy DPA 31 Plus
- 3-čelisťové sklíčidlo ø 250 mm
- Pevná luneta, průchod Ø 15 - 105 mm
- Pohyblivá luneta, průchod Ø 10 - 65 mm
- LED osvětlení stroje
- Redukční pouzdro MK 6 / MK 4
- Pevný hrot MK 4
- Čtyřstranný nožový držák
- Seřizovací nářadí
- Doraz s jemným nastavením
- Chladicí zařízení
Parametry
| Skladem | Ne |
| Výška hrotu | 210 mm |
| Max. točný průměr nad ložem | 420 mm |
| Max. točný průměr bez můstku | 590 mm |
| Šířka lože | 250 mm |
| Vzdálenost mezi hroty | 1500 mm |
| Délka můstku | 260 mm |
| Kužel vřetene | MK6 |
| Upnutí vřetene | Camlock DIN ISO 702-2 č. 6 |
| Otáčky | 45–1800ot/min |
| Plynulá změna otáček | Ne |
| Otáčky - provedení Vario | 10–2500ot/min |
| Počet rychlostních stupňů | 16 |
| Průchod vřetene | 52 mm |
| Kužel pinoly koníku | MK4 |
| Průměr pinoly | 50 mm |
| Zdvih pinoly | 120 mm |
| Posuv podélný | 0,05 –1,7 mm/ot. (17 ) |
| Posuv příčný | 0,025 –0,85 mm/ot. (17 ) |
| Max. posuv nožového suportu | 140 mm |
| Max. posuv příčného suportu | 230 mm |
| Závit metrický | 0,2 – 14 mm/ot. (39 ) |
| Závit palcový | 72 – 2 záv./1“ (45 ) |
| Závit trapézový | 8 –44 D.P. (21 ) |
| Závit modulový | 0,3 –3,5 M.P. (18 ) |
| Max. výška upnutí nožového držáku | 20 mm |
| Příkon | 4,6 kW |
| Elektrické připojení | 400 V |
| Rozměry (š × v × h) | 2525×1615×915mm |
| Hmotnost | 1340 kg |
