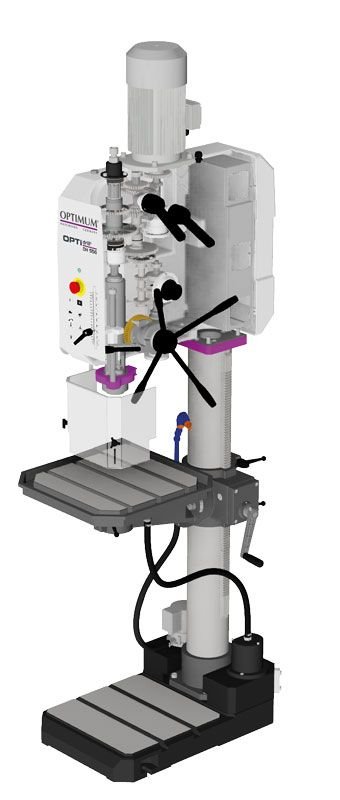

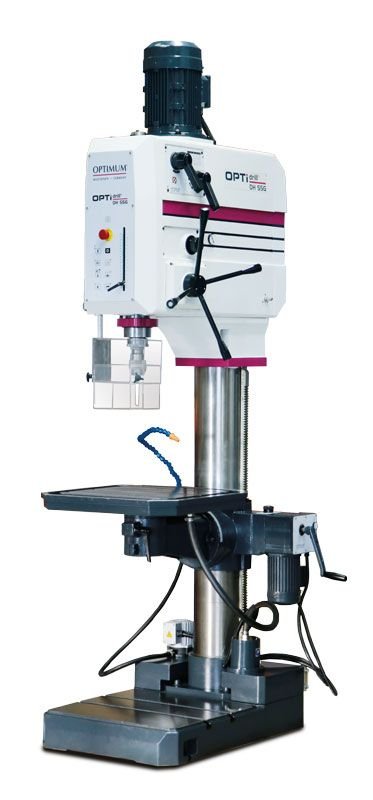

Sloupová převodová vrtačka OPTIdrill DH 55 G
Těžká převodová vrtačka se strojním posuvem a závitovacím cyklem, vhodná pro průmyslové použití. Stabilní, silnostěnný litinový sloupTěžké, masivní litinové provedeníStrojní posuv pinolyZávitovací cyklusDoraz vrtací hloubkyOvládací panel odolný proti špíně a voděElektronika 24 V… Více
Objednací číslo: HS-3034265
Popis produktu
Těžká převodová vrtačka se strojním posuvem a závitovacím cyklem, vhodná pro průmyslové použití.
- Stabilní, silnostěnný litinový sloup
- Těžké, masivní litinové provedení
- Strojní posuv pinoly
- Závitovací cyklus
- Doraz vrtací hloubky
- Ovládací panel odolný proti špíně a vodě
- Elektronika 24 V DC
- Velký, výškově stavitelný ochranný kryt sklíčidla s bezpečnostním mikrospínačem
- Vestavěné osvětlení ve vrtací hlavě
- Masivní základna stroje, přesně obrobená, s rovnoběžnými T-drážkami
- Filtr na třísky čistí kapalinu od větších třísek
- Volitelný nožní pedál pro přepínání pravého-levého chodu a závitování
- Elektromagnetické spínání strojního posuvu tlačítky na rukojetích
- Elektrický zdvih pracovního stolu
- Velký a masivní pracovní stůl, přesně obrobený s rovnoběžnými T-drážkami a žlábkem pro odvod chladící kapaliny, silně žebrovaný, naklopitelný ± 90°
- Odnímatelná nádrž chladicí kapaliny – lze snadno vyjmout a vyprázdnit
- |3050661 Upínací trn MK4, B16 pro vrtací hlavičku
Parametry
| Skladem | Ne |
| Max. vzdálenost vřetene a stolu | 750 mm |
| Vrtací výkon trvalý | ocel | 50 mm |
| Vrtací výkon max. | ocel | 55 mm |
| Vrtací hloubka max. | 200 mm |
| Max. závitovací výkon | M42 |
| Vyložení | 400mm |
| Rozměry pracovního stolu | 600×600mm |
| T-drážky | počet | 2 |
| T-drážky | velikost drážky | 18 mm |
| T-drážky | rozteč | 150 mm |
| Kužel vřetene | MK4 |
| Strojní posuv vřetene | 0,1 | 0,15 | 0,2 mm/ot. |
| Otáčky | 45–2000ot/min |
| Plynulá změna otáček | Ne |
| Počet rychlostních stupňů | 16 |

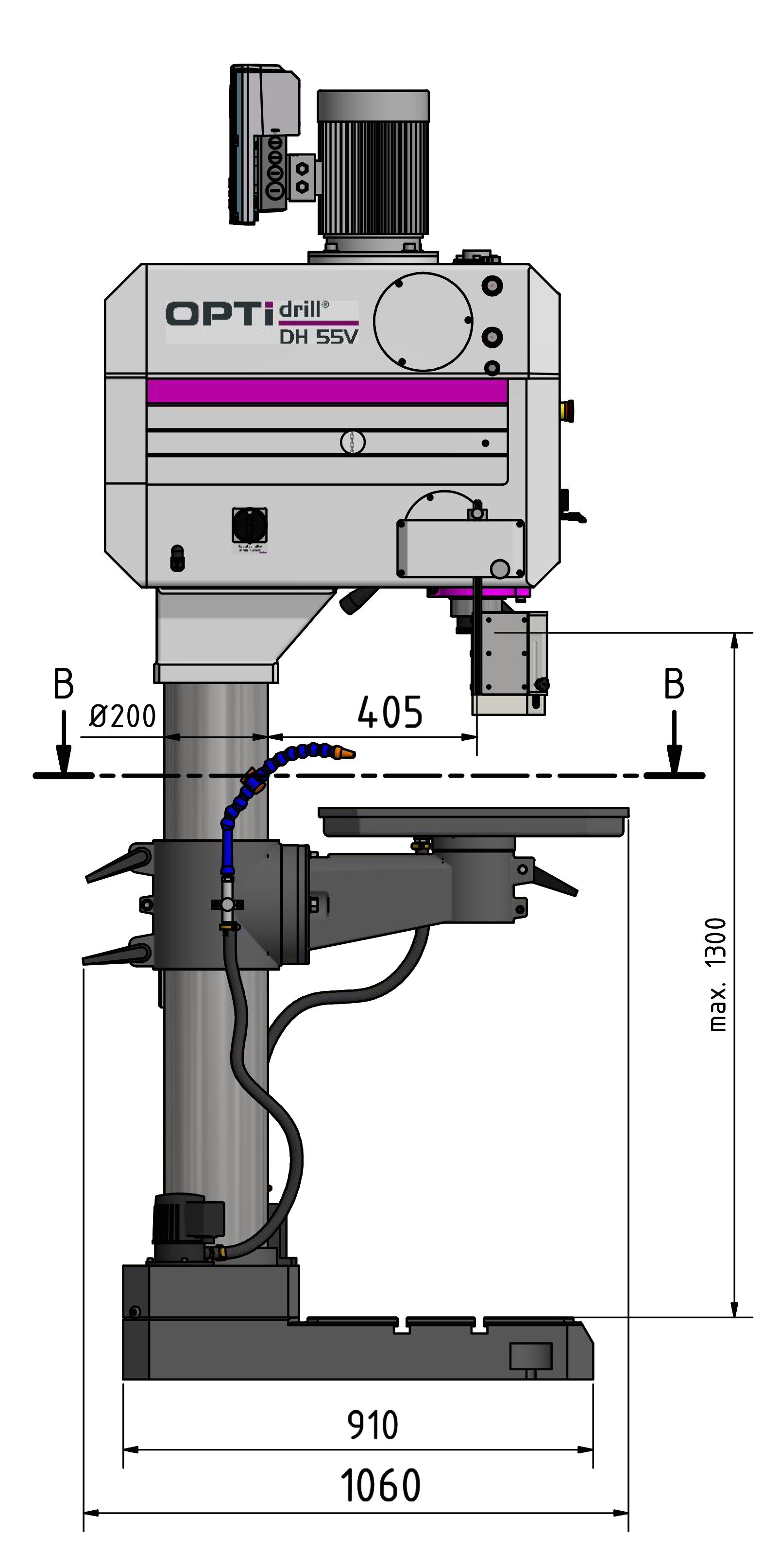

| Max. vzdálenost vřetene a základny | 1300 mm |
| Úhel naklopení stolu vlevo/vpravo | -90° °až +90° ° |
| Úhel naklopení vrtací hlavy | 360 ° |
| Průměr sloupu | 200 mm |
| Rozměry základny | 515×570mm |
| Příkon | 2,2 / 2,8 kW |
| Elektrické připojení | 400 V |

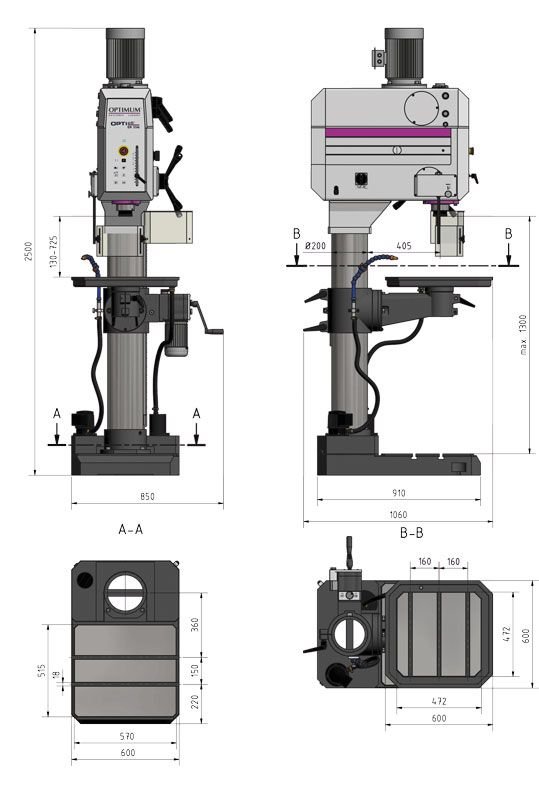

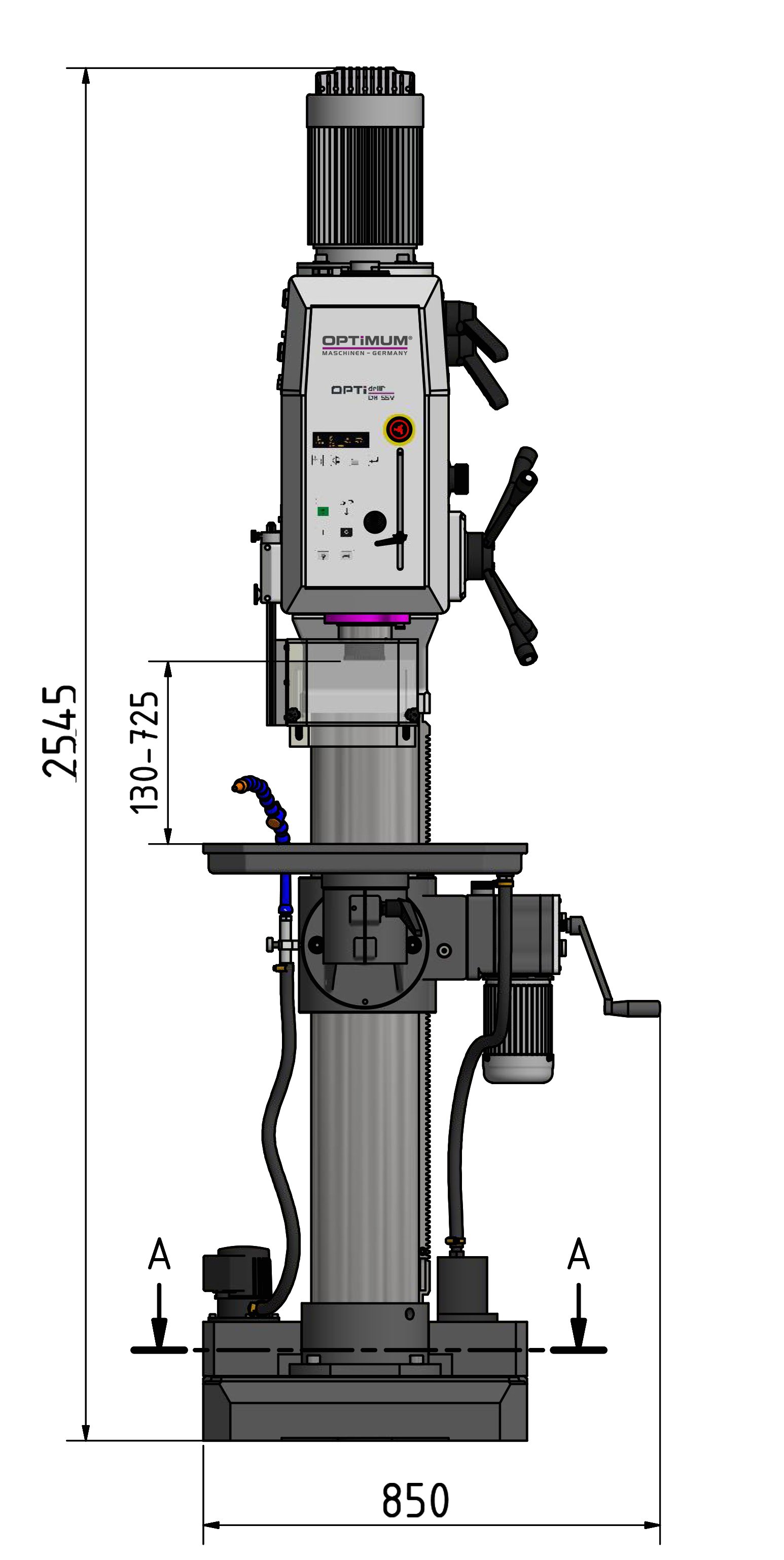

| Rozměry (š × v × h) | 1050×2500×850mm |
| Hmotnost | 850 kg |
