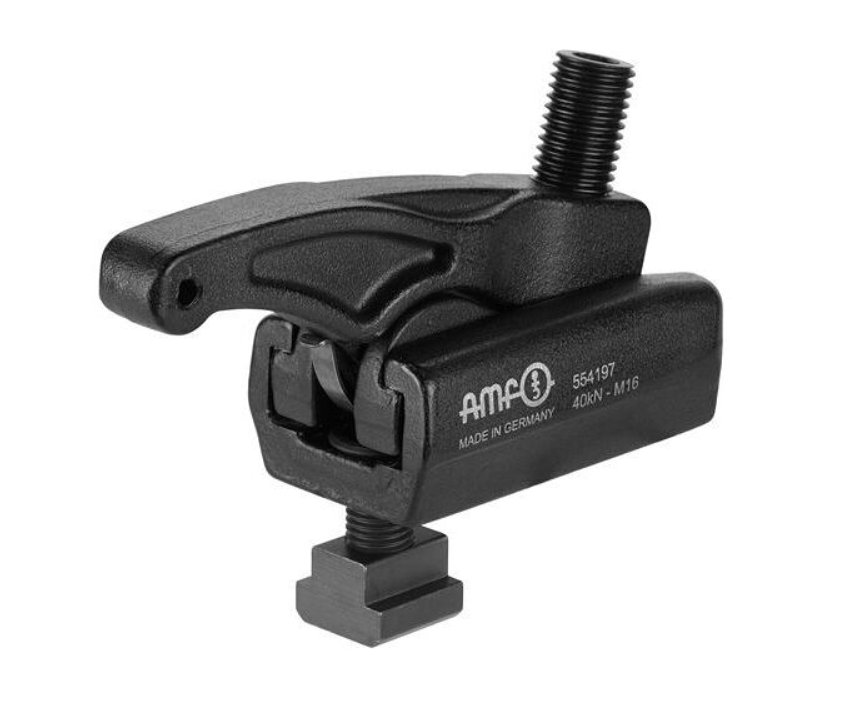

Silový upínač AMF 556187 - vel. 30mm, M16
Plynule nastavitelný upínací prvek z legované kalené oceli s černým galvanickým povrchem. Dodává se kompletní s montážní sadou 7600BFS.Přítlačný kus v hladké a … Více
Skladem Vlašim 0 KS
Na objednávku do
5 dnů
Objednací číslo: 556187
Popis produktu
Plynule nastavitelný upínací prvek z legované kalené oceli s černým galvanickým povrchem. Dodává se kompletní s montážní sadou 7600BFS.
Přítlačný kus v hladké a flutované verzi, volitelně k dispozici.

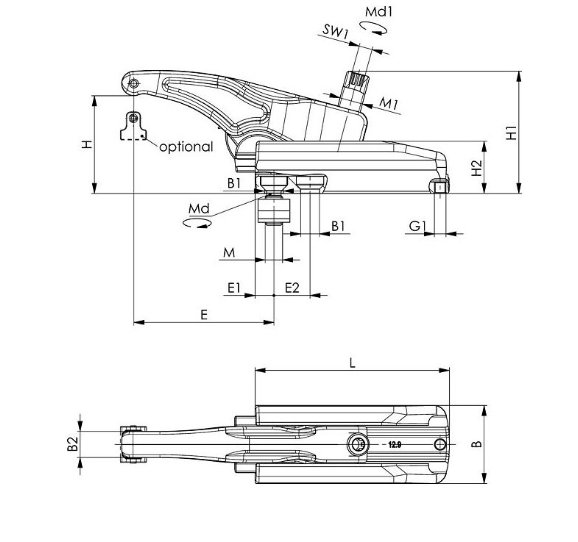

Technické parametry:
- Velikost: 30
- Max. statické zatížení: 30kN
- M: M16
- Drážka: 18
- H: 6-68
- E: 24-113
- L: 135
- Hmotnost: 2045 g
Použití:

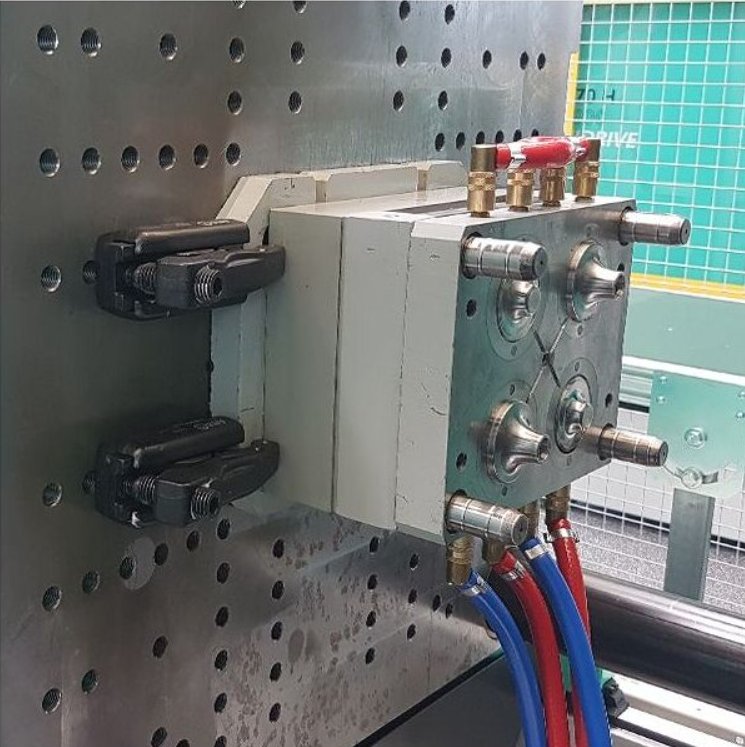

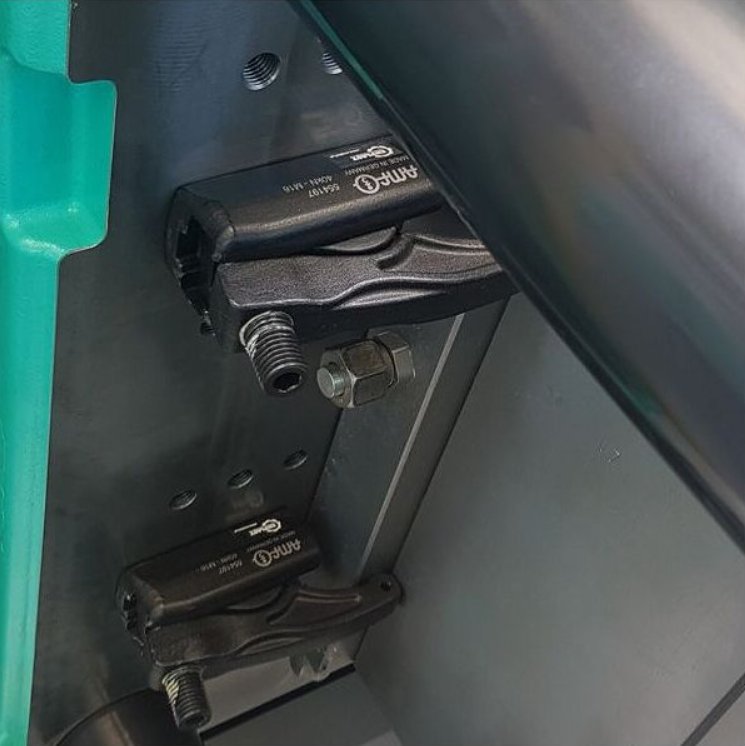

- Umístěte nosný prvek na stůl stroje a zajistěte předepsaným utahovacím momentem Md.
- Nastavte upínací rameno do požadované polohy.
- Pohybem stavěcího šroubu upněte obrobek.
Výhody:
- Nízká montážní výška
- Vysoká upínací síla 22–60 kN
- Plynulé nastavení výšky i délky
- Velmi robustní konstrukce umožňuje rychlé a snadné upnutí
- Snadná instalace prvků
- Vhodné pro použití v T-drážkách 12–36 mm a/nebo na rastr deskách M10, M12, M16, M18, M20, M24, M30
- 2 varianty tlačného dílu
Parametry
| Skladem | Ne |
