Silový upínač 3-stupňový AMF 559877 - vel. 22, M12

Popis produktu

3stupňová silová upínka, vyrobená ze slitiny temperované oceli, kovaná a černá pozinkovaná.
Součástí je 3-stupňový podpěrný prvek, upínací jednotka a montážní sada 7630BFS.
Opěrný díl je k dispozici v hladké i žebernaté variantě, volitelně.

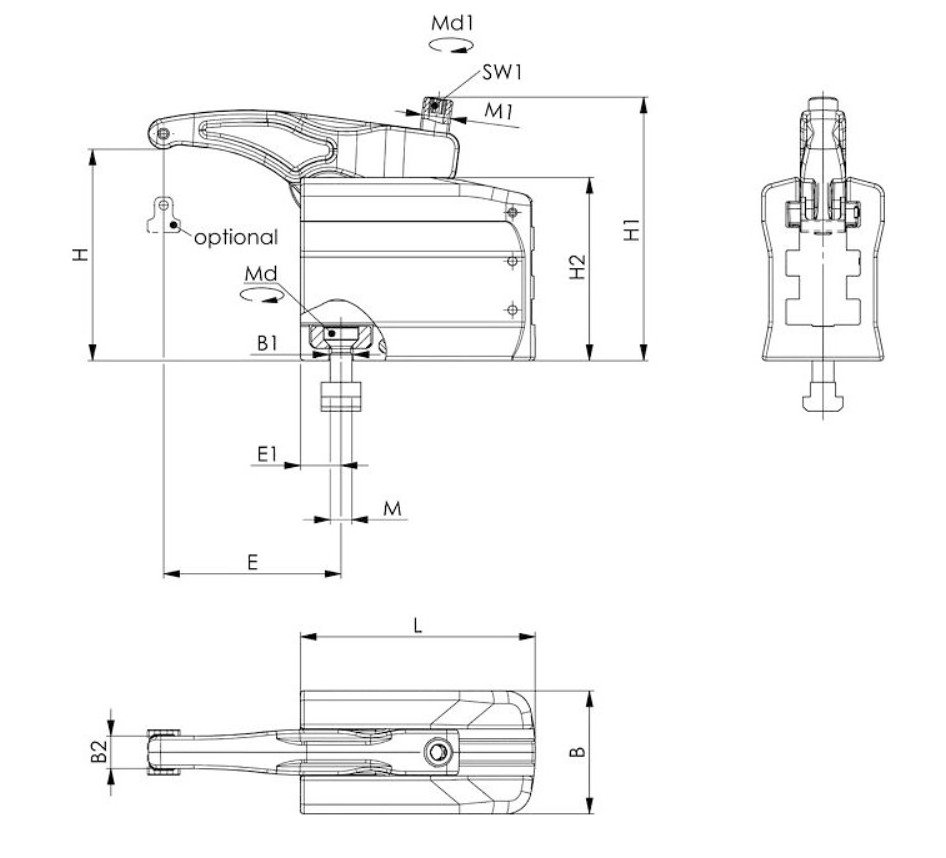

Technická specifikace:

• Velikost: 22
• Max. statické zatížení: 22 kN
• M: M12
• H: 9 - 74
• E: 30 - 58
• L: 65
• Hmotnost: 1120 g

Použití:

1. Umístěte nosný prvek na stůl stroje a zajistěte jej předepsaným utahovacím momentem MdM_dMd​.
2. Přesuňte upínací rameno do požadované polohy.
3. Posouváním nastavovacího šroubu upněte obrobek.

Výhody:

• Bezpečné upnutí pomocí závitového čepu na všech úrovních
• Trojnásobně plynule nastavitelný rozsah
• Vysoké upínací síly 22 kN – 49 kN
• Plynule nastavitelná výška a délka
• Velmi robustní konstrukce umožňuje rychlé a snadné upnutí
• Prvky snadno instalovatelné
• Vhodné pro T-drážky 14 – 28 mm nebo děrované desky M12, M16, M20
• 2 varianty opěrného dílu
