Popis produktu

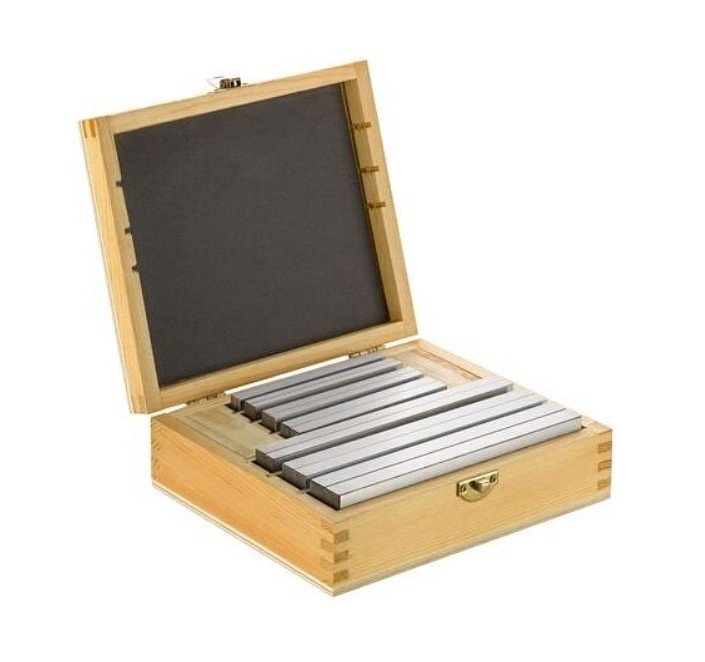

Sada paralelních podpěr v dřevěné krabici s odnímatelným skládacím víkem. Hladké, jemně broušené, dodávané po párech. Povrchově kalené, s tolerancí páru ve výšce tp2 a šířce tp1 dle IT 5; ostatní rozměry a dimenzionální tolerance ve výšce a šířce dle DIN ISO 2768m. Rozměrové údaje uvedeny u produktu.
Geometrické dělení umožňuje plné využití výšky podpěry:
- 2,5 – 25 mm ve více než 40 výškách 2,5 – 45 mm
- 4 – 32 mm ve více než 40 výškách 4 – 57 mm
- 4 – 40 mm ve více než 40 výškách 4 – 72 mm
- 8 – 50 mm ve více než 30 výškách 8 – 90 mm
- 8 – 63 mm ve více než 40 výškách 8 – 113 mm
- 20 – 100 mm ve více než 14 výškách 20 – 180 mm
Technická specifikace:
- Velikost: 4-40
- Pár: 7
- Box L x Š x H: 305x115x 50
- Váha (g): 3,8
Sady pro dílnu
Velikost 2,5–25 včetně (ŠxVxD):
2,5×8×63 / 3,2×10×63 / 4,0×12×63 / 5,0×16×63 / 6,3×20×63 / 4,0×12×100 / 5,0×16×100 / 6,3×20×100 / 8,0×25×100 mm
Velikost 4,0–40 včetně (ŠxVxD):
4,0×12×100 / 5,0×16×100 / 6,3×20×100 / 8,0×25×100 / 8,0×25×160 / 10,0×32×160 / 12,0×40×160 mm
Velikost 8,0–63 včetně (ŠxVxD):
8,0×25×100 / 10,0×32×100 / 12,0×40×100 / 16,0×50×160 / 20,0×63×160 mm
Velikost 20–100 včetně (ŠxVxD):
20,0×63×250 / 25,0×80×250 / 32,0×100×250 mm
Sady pro svěrák
Velikost 4,0–32 včetně (ŠxVxD):
4,0×12×100 / 5,0×16×100 / 6,3×20×100 / 8,0×25×100 / 10,0×32×100 mm
Velikost 8,0–50 včetně (ŠxVxD):
8,0×25×160 / 10,0×32×160 / 12,0×40×160 / 16,0×50×160 mm
