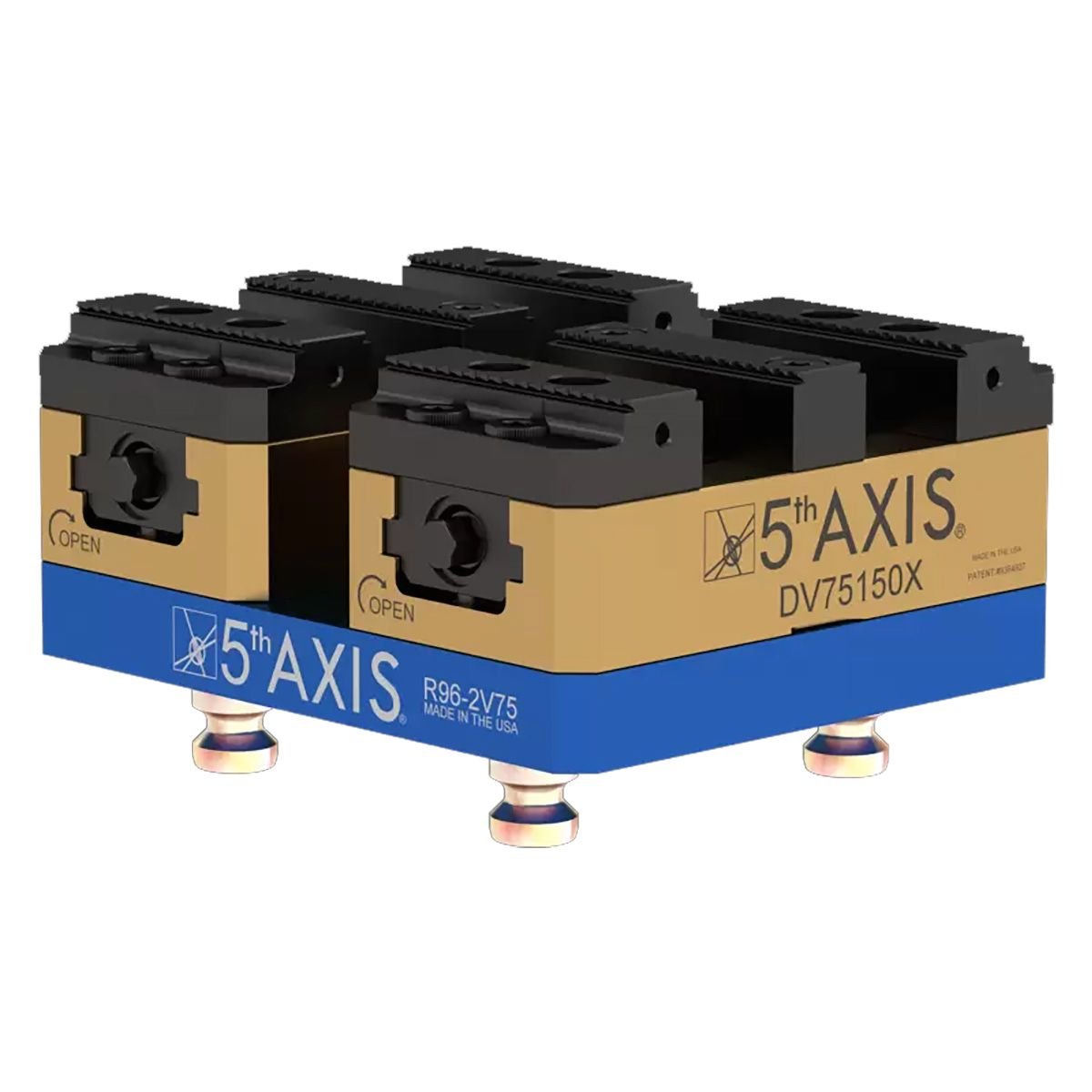

SET R96-DV75150X-J1 Dvojitý samostředící svěrák 126mm x 150mm x 88mm

Popis produktu

Nejmenší dvoustanicový svěrák v řadě 5th Axis
Kompaktní dvoustanicový svěrák s hlavními čelistmi se zoubky a drážkou ve tvaru rybího ocasu. Vhodný pro výrobu dílů menších než 55 mm × 75 mm.

Moderní řešení pro vyšší produktivitu
Zvyšte možnosti obrábění s RockLock™ 96mm Quick Change System. Investujte do budoucnosti obrábění s naším systémem 5th Axis RockLock™ 96mm Quick Change Top Tooling. Zůstaňte konkurenceschopní, zvyšte produktivitu a dosahujte vynikajících výsledků při obrábění.

R96-DV75150X – kompaktní dvoustanicový svěrák
R96-DV75150X je nejmenší dvoustanicový svěrák v řadě 5th Axis. Nabízí kompaktní konstrukci s hlavními čelistmi se zoubky a drážkou ve tvaru rybího ocasu, ideální pro výrobu dílů menších než 55 mm × 75 mm.

Rychlá výměna svěráků a přípravků
Standardní montážní vzor umožňuje snadné přesunutí svěráků, přípravků a nástrojů z jednoho stroje na druhý bez potřeby dalšího nastavování.

Vysoká přesnost
Patentovaný systém „free float“ zajišťuje rovnoměrnou sílu na všech 4 upínacích čepích, což garantuje opakovatelnost menší než 0,0003″ (8 mikronů).

Obsah balení:

• 1 ks R96-V75150X-1 (podstavec)
• 1 ks DV75150X-J1 (svěrák)
• 4 ks PS20F (vytahovací čepy)

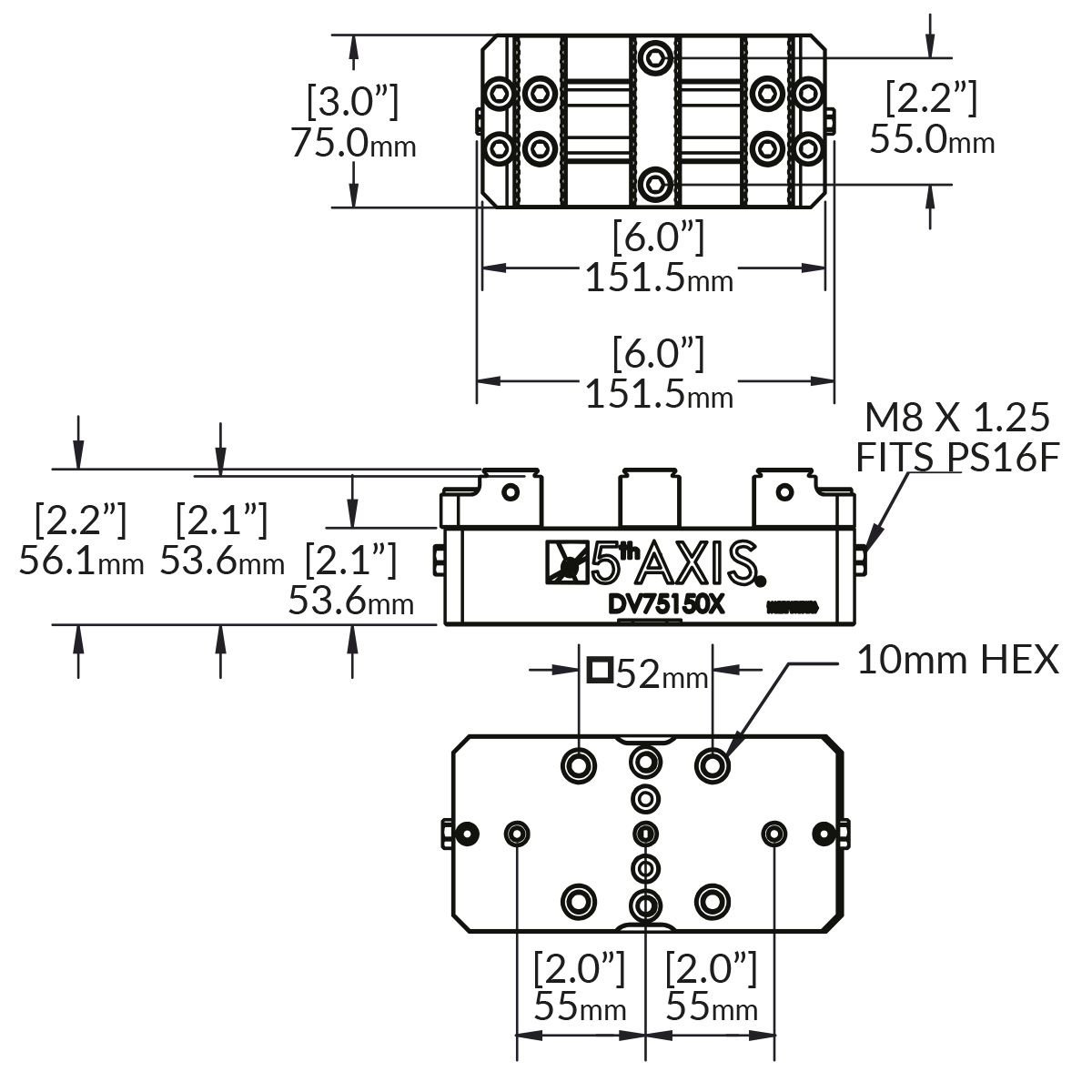

Technické parametry:

• Dvoustaniční upínací svěrák DV75150X – horní upínací příslušenství
• Rozměry horního příslušenství: 125,73 mm × 151,13 mm × 87,88 mm
• Rozměry přípravku: 75 mm × 150 mm × 56 mm
• Upínací přípravek: DV75150X-J1
• Šířka čelistí: 75 mm
• Upínací síla: 13,5 kN při 60 Nm
• Maximální točivý moment: 60 Nm
• Rozsah upínání (čelisti vpředu): 0 – 37,02 mm
• Rozsah upínání (čelisti obráceně): 17,26 – 55,02 mm
• Rozteč bodů upínání (zero-point): 96 mm
• Průměr upínacích čepů: 20 mm (PS20F)

Snadná integrace
Upínací čepy jsou snadno integrovány do stávajících přípravků a podložek. Díky standardním roztečím 52 mm a 96 mm je zajištěna kompatibilita s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny podložky RockLock™ mají kalené ocelové kruhy a zámkové mechanismy. To zajišťuje opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý chod
Všechny jednotky se ovládají pomocí jednoduchého imbusového klíče. Hnací šroub se ovládá pouze z jedné strany, přičemž přístup je možný z obou stran – bez nutnosti natahování kolem svěráku nebo obrobků.
