RL52S-4560 Základní upínací deska single - 52mm - RockLock 122.0mm x 102.1mm x 25mm

Popis produktu

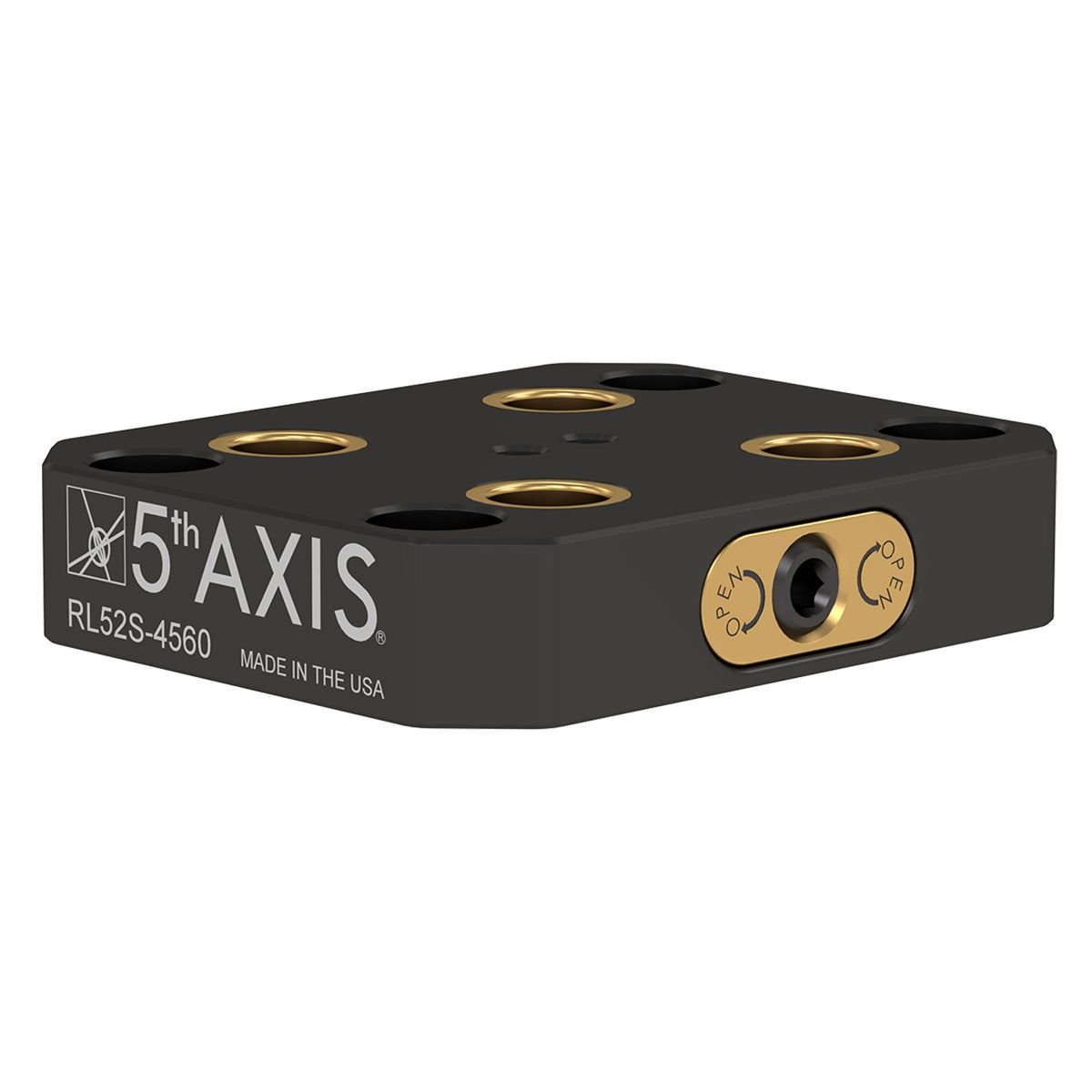

Základna RockLock™ je vyrobena z oceli, která kombinuje vysokou odolnost s univerzálním využitím. Díky standardní rozteči upínacích čepů 52 mm se snadno integruje do obráběcího pracoviště, snižuje zástavbovou výšku a maximalizuje využití prostoru.

Uvnitř základny se nacházejí kalené ocelové díly, které zajišťují maximální přesnost a dlouhou životnost. Tento obdélníkový nízkoprofilový adaptér je určen pro malé a střední otočné stoly s roztečí T-drážek 60°, čímž poskytuje spolehlivé a flexibilní upnutí obrobků pro různé projekty.

Technické parametry:

• Rozměry: 103,5 mm × 103,5 mm × 25 mm
• Materiál: ocel (S)
• Uchycení: 4× M10 na 60° na průměru 112 mm (PCD)
• Hmotnost: 5 lb (cca 2,27 kg)

Rychlá výměna svěráků a přípravků
Standardní montážní rozteč umožňuje snadné přesouvání svěráků, přípravků a nástrojů mezi jednotlivými stroji bez nutnosti dalšího nastavování.

Vysoká přesnost
Patentovaný „free float“ design zajišťuje rovnoměrné rozložení síly na všech čtyřech upínacích čepích a garantuje opakovatelnost lepší než 0,0003″ (8 mikronů).

Standardizujte své přípravy
Už není nutné vyrábět speciální adaptéry a podložky pro každou novou zakázku. Díky systému RockLock™ je přechod mezi zakázkami jednoduchý, rychlý a opakovatelný, což šetří čas i náklady.

Snadná integrace
Upínací čepy lze snadno integrovat do stávajících přípravků a podložek. Standardní rozteče 52 mm a 96 mm zajišťují kompatibilitu s konkurenčními systémy.

Navrženo pro dlouhou životnost
Všechny základny RockLock™ jsou vybaveny kroužky a uzamykacími mechanismy z kalené oceli, které zajišťují vysokou opakovatelnost a odolnost proti opotřebení po celou dobu životnosti produktu.

Plynulý provoz
Všechny jednotky se ovládají jednoduchým imbusovým klíčem. Hřídel (leadscrew) se ovládá pouze z jedné strany, ale přístup je možný z obou stran – není potřeba sahat kolem svěráku nebo obrobků.
